Alates PCB disainist kuni masstootmiseni pakub Fanway kiiret pöördeid PCB tootmisteenuseid ühe peatuse lahendustena, et käsitleda teie mitmekesiseid projekti nõudeid ja kiirendada teie turule jõudmist.

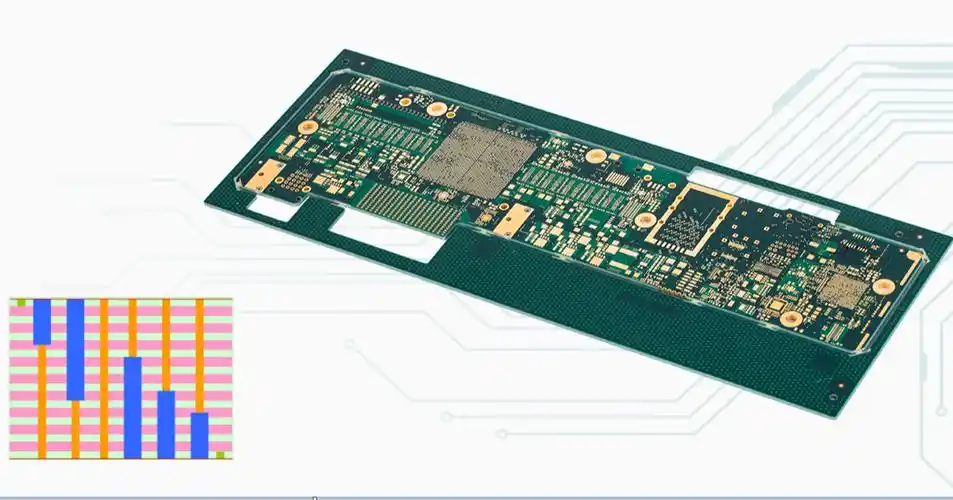

HDI PCB (suure tihedusega ühendusega PCB) on trükitud vooluahela tüüp, mis pakub traditsiooniliste PCB-dega võrreldes oluliselt suuremat juhtmestiku tihedust ühiku kohta. HDI PCB valmistamine on kiiresti muutunud lõplikuks lahenduseks väiksemate, kompaktsemate ja vastupidavamate elektroonikaseadmete kujundamiseks. Põhifunktsioonid hõlmavad:
Õhemad jäljed laiused/ruumid(kuni 3/3 miljonini), võimaldades tihedamaid ühendusi piiratud aladel.
Mikrovia(Tavaliselt läbimõõduga <150 μm) Kihtide vahel suure tihedusega ühenduste hõlbustamine.
Pime/maetud ViasSisekihtide ühendamine ilma välispindade läbitungimata, vähendades laua suurust kuni 60%, suurendades samal ajal signaali terviklikkust.
Kõrge kihi arv(kuni 20+ kihti) keerukate mitmekihiliste arhitektuuride toetamiseks.
HDI PCB -spetsialistina kasutab Fanway Technology 12 -aastast kogemust arenenud HDI Manufacturing'is, et pakkuda kohandatud lahendusi tööstustele, mis nõuavad täpsust ja töökindlust:
Meditsiiniline:Siirdatavad seadmed, diagnostikaseadmed.
Autotöö:ADAS, EV akuhaldussüsteemid.
5G kommunikatsioon:Kiire serveriplaadid, MMWAVE moodulid.
Tarbeelektroonika:Kokkupandavad nutitelefonid, miniatuursed Interneti -andurid.
Fanway on pühendunud teie usaldusväärse HDI PCB pakkuja ja tarnijana Hiinas, ühendades ISO 9001-sertifitseeritud protsessid IPC-6012 3. klassi standarditega, et tagada missiooni-kriitilise jõudluse tagamine.
Meil on tootmises range kvaliteedikontrollisüsteem, meil on mitmesuguseid testimist, näiteks Röntgenikiirgust, elektrilistest katsetest ja nii edasi, et kontrollida PCB ja komponente, mis tagavad kvaliteetse toote.
Meil on stabiilne tarneahel, mis võimaldab meil saada tooraine madalamate kuludega. Veebipõhine jälgimissüsteem ja kõik-ühes tootmine aitavad meil kulusid vähendada.
Veebipõhine jälgimissüsteem võimaldab meil jälgida teie tellimuse olekut ja paremini kontrollida tootmisgraafikut ning tarnida HDI PCB õigeaegselt.
Meie pühendunud meeskond aitab teil kontseptsioonist tootmiseni.
| Tehnoloogiline klass | Struktuur | Keerukus | Rakendused |
| HDI 1. klass | 1+n+1 | Madal | Põhiline tarbeelektroonika, lihtsad seadmed |
| HDI 2. klass | 2+n+2 | Vahend | Arenenud tarbeelektroonika, autotööstus |
| HDI klass 3. | 3+n+3 | Kõrge | Suure jõudlusega seadmed, 5G, AI süsteemid |
| HDI klass 4. | 4+n+4 | Äärmiselt kõrge | Tipptasemel rakendused, pooljuht |
| Kihtide arv | 1-108L |
| Viimistluslaua paksus | 0,2 mm-10,0 mm |
| Maksimaalne paneeli suurus | 610mm *1200mm |
| Lõpetage vase paksus | 0,5oz-12oz |
| Min rea laius | 2,5 miljonit/2,5 miljonit |
| Min viimistluse augu suurus | 0,1 mm |
| Maksimaalne kuvasuhe | 25: 1 |
| Impedantsi kontrolli tolerants | +/- 10% |
| Pinnaviimistlus | Hasl (LF), Eng, Lmmersion Tin, Lmmersion Hõbe, kuldne sõrm, täislaud kõva kuldse plaadiga, OSP, ENEPLG |
| Materjalid: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist jne. |

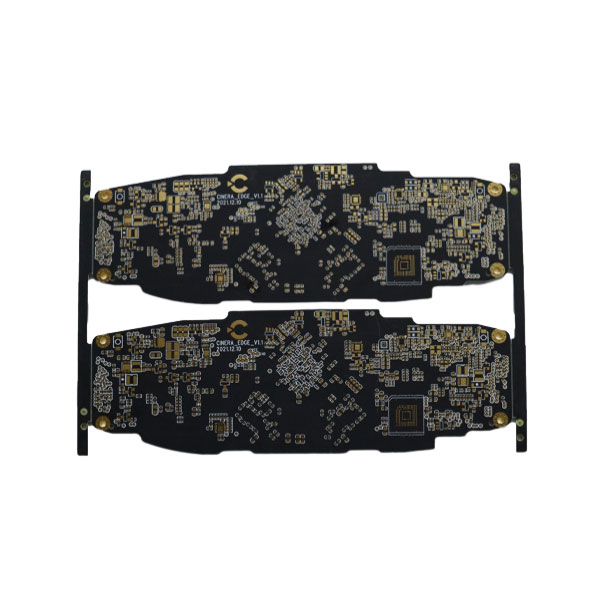

6L LED-i fotoelektriline PCB üheastmelise HDI-ga

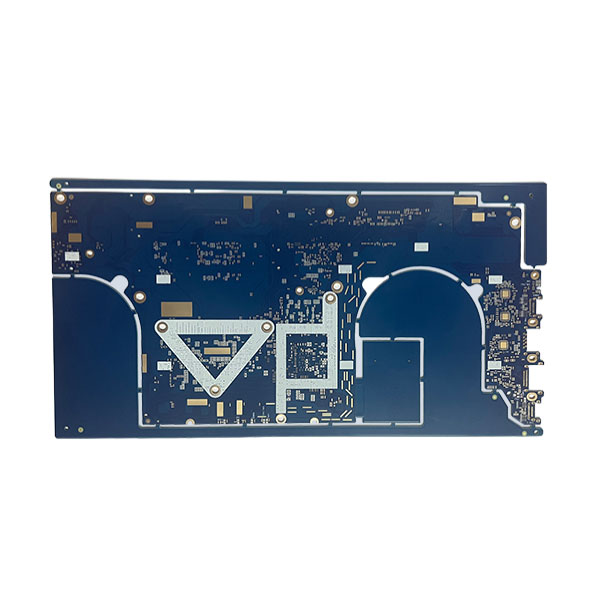

8L sülearvuti emaplaat 2-astmelise HDI-ga

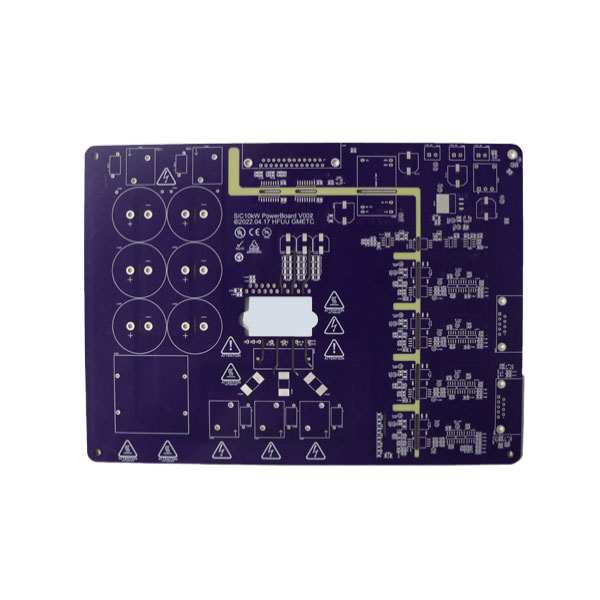

14L Rogersi hübriid PCB 1-astmelise HDI-ga
Mitmekihiline HDI Pime PCB kaudu
