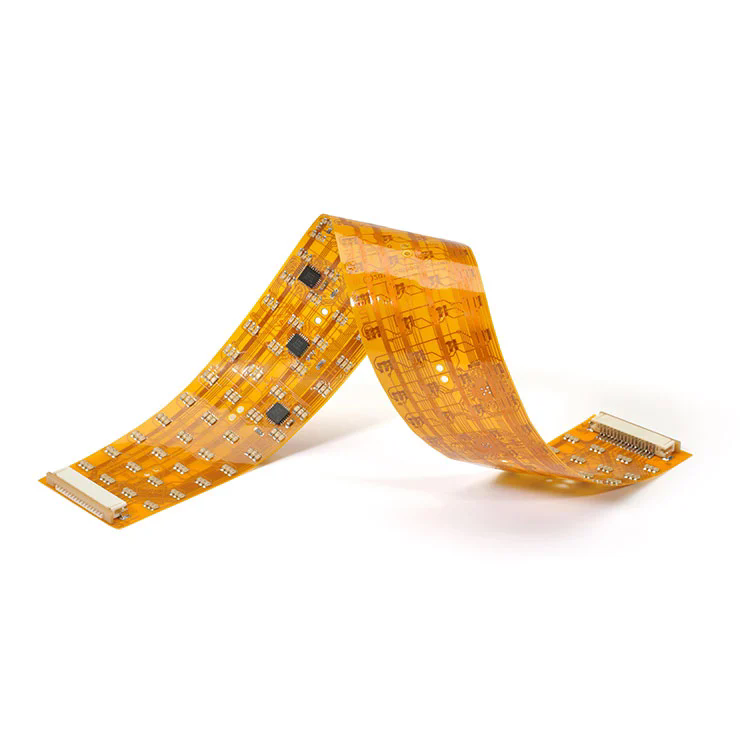

Paindlikud trükitud vooluahelad(FPC PCB-d) on uuendus, mis on ümber kujundanud moodsa elektroonika struktuuri, võimaldades paindlikku, kerget ja tihedusega vooluahela ühendusi. Erinevalt traditsioonilistest jäikadest PCB -dest on FPC PCB -d valmistatud painduvatest alusmaterjalidest, näiteks polüimiid (PI) või polüester (PET), mis võib painutada, voldida või keerduda ilma vooluahelat purustamata. See ainulaadne omadus võimaldab disaineritel saavutada väiksemaid, õhemaid ja dünaamilisemaid tootestruktuure.
FPC PCB -sid kasutatakse laialdaselt kantavates seadmetes, meditsiinilistes instrumentides, autotööstussüsteemides, nutitelefonides ja tööstussüsteemides. Nende paindlikkus ja parem jõudlus muudavad nad kompaktse ja multifunktsionaalse elektroonika arengu kriitiliseks aluseks.
FPC PCB -de peamised omadused hõlmavad:
Kerge ja õhuke: paksus võib olla nii madal kui 0,1 mm, muutes selle sobivaks miniaturiseeritud elektroonikaseadmetele.
Kõrge töökindlus: paindlikud vase vooluringid vähendavad juhtmestiku vigu ja parandavad signaali üldist terviklikkust.
Kuumus ja keemiline takistus: polüimiidi substraat tagab stabiilse jõudluse karmides keskkondades.
Suurepärane dünaamiline paindevõimalus: sobib liikuvate või kokkupandavate osadega seadmetele.
Sisuliselt võimaldab FPC PCB täiuslikku segu funktsionaalsusest, vastupidavusest ja paindlikkusest, toetades disainivabadust, mida nõuab järgmine põlvkond elektroonilise innovatsiooni.
FPC PCB tööpõhimõte seisneb selle kihilises struktuuris, mis võimaldab juhtivaid vasejälgi trükkida elastsele isoleerivale kilele. Struktuur koosneb üldiselt:
Alusmaterjal (substraat): polüimiid (PI) või PET -kile, mis tagab mehaanilise painduvuse ja isolatsiooni.
Kiimikiht: seob vaskfooliumi substraadiga (võib olla liim või liimita tüüp).
Vaskfoolium: juhtiv kiht vooluülekande jaoks.
Coverlay Film: kaitseb vooluringi keskkonnakahjustuste eest ja tagab isolatsiooni.
Tugevduskiht (valikuline): tugevdab pistikualasid või kinnituspunkte.
Allpool on üksikasjalik tabel, milles on kokku võetud peamised tehnilised spetsifikatsioonid, mida tavaliselt kasutatakse FPC PCB tootmises:
| Parameeter | Spetsifikatsioon | Kirjeldus |
|---|---|---|
| Alusmaterjal | Polüimiid (PI) / PET | Painduv ja kuumakindel substraadimaterjal |
| Vase paksus | 1/3 oz - 3 oz | Määrab voolu kandmise mahu |
| Kihtide arv | 1 - 6 kihti | Sõltub vooluringi keerukusest |
| Minimaalne rea laius / vahekaugus | 0,05 mm / 0,05 mm | Määratleb vooluringi tiheduse täpsuse |
| Pinnaviimistlus | Enig, osp, hasl, keelekümblushõbe | Tagab jootmise ja korrosioonikohustuse |
| Painderaadius | ≥0,5 mm | Näitab painduvust ja vastupidavust painutamise ajal |
| Töötemperatuur | -40 ° C kuni +150 ° C | Sobib kõrgtemperatuuriks |
| Jootemask | Kollane, must, roheline, läbipaistev | Pakub esteetilist ja kaitsvat katet |
| Takistuskontroll | ± 10% | Säilitab signaali ülekande stabiilsust |
Need tehnilised parameetrid mõjutavad otseselt FPC PCB -de elektrilist jõudlust, mehaanilist vastupidavust ja toodete integreerimise efektiivsust. Materjalide ja disaini õige kombinatsioon tagab stabiilse signaali edastamise isegi äärmuslikes mehaanilistes tingimustes.
Kaasaegsete elektrooniliste seadmete PCB disaini kaalumisel pakub FPC PCB jäikade tahvlitega võrreldes tasakaalustamatut mitmekülgsust ja töökindlust. Selle kasvava populaarsuse põhjused põhinevad kolmel peamisel tehnilisel eelisel:
FPC PCB-d võimaldavad inseneridel luua kolmemõõtmelisi ühendusi, painutades ja voltides tahvli keerukate seadme geomeetriate sobitamiseks. See funktsioon vähendab märkimisväärselt kosmosevajadusi ja võimaldab kavandada õhemaid, kergemaid ja ergonoomilisi seadmeid - mis on hädavajalikud nutitelefonides, kaamerates ja meditsiinilistes kantavates toodetes.
Vähema jooteühenduse ja pistikute abil vähendavad FPC PCB -d lahtiste ühenduste ja signaalide häirete riski. Need on vibratsiooni suhtes väga vastupidavad, muutes need ideaalseks autotööstuse ja kosmoserakenduste jaoks, kus järjepidev jõudlus on ülioluline.
Vasejälgede ühtlus ja kontrollitud impedantsi kujundamine aitavad kõrgetel sagedustel hoida signaali terviklikkust. See on eriti oluline kiirete sidesüsteemide, IoT moodulite ja täiustatud andurite puhul.
Lihtsustab monteerimist ja vähendab juhtmestiku vigu.
Pakub suurepärast soojuse hajumise jõudlust.
Lubab kergeid ja miniatuurseid elektroonilisi sõlme.
Toetab automatiseeritud tootmist kõrge tootlusega.
Tarbeelektroonika: nutitelefonid, tahvelarvutid, kokkupandavad kuvarid, kaamerad.
Meditsiiniseadmed: südamestimulaatorid, diagnostilised pildistamissüsteemid, biosensorid.
Autotööstuse elektroonika: instrumendipaneelid, LED -valgustus, turvapadjade süsteemid.
Tööstusautomaatika: juhtpaneelid, robotrelvad ja nutikad andurid.
Nende võimaluste integreerimisega ei ole FPC PCB -d mitte ainult tehnoloogiline komponent, vaid ka strateegiline disaini eelis, mis määratleb tooteinnovatsiooni ja konkurentsivõime tänapäeva elektroonikatootmises.
Õige FPC PCB tarnija valimine on oluline toote stabiilse jõudluse ja pikaajalise usaldusväärsuse saavutamiseks. Tootja hindamisel kaaluge järgmisi aspekte:
Veenduge, et tootja on varustatud täiustatud laserpuurimismasinate, täpsuse söövitussüsteemide ja automaatse optilise kontrolliga (AOI), et säilitada mõõtmete täpsus ja järjepidevus.
Kvaliteetse FPC PCB-d sõltuvad sellistest sertifitseeritud materjalidest nagu DuPont ™ või Panasonic ™ polüimiidkiled, kombineeritult kõrge puhtusarjaga vaskfooliumid. Tootmise töökindluse näitajaks on ranged kvaliteedikontrolli protsessid nagu IPC 3. klassi vastavus ja ISO 9001 sertifitseerimine.
Professionaalne tarnija peaks pakkuma täielikku tehnilist tuge-alates varajases staadiumis asuva paigutuse kujundamisest kuni impedantsi simulatsiooni, prototüüpimise ja masstootmiseni-tagades, et lõpptoode vastab nii jõudlus- kui ka kulunõuetele.
Usaldusväärne FPC PCB -d läbivad mitu testimisprotsessi, sealhulgas:
Elektriliste testimine (E-test) avatud/lühikese tuvastamiseks.
Mehaanilise vastupidavuse kinnitamiseks painutamine ja paindekatsed.
Termiline šokk ja vananemise testid keskkonna vastupidavuse tagamiseks.
Mikroskoopiline kontroll jälje ühtluse ja adhesiooni kvaliteedi tagamiseks.
Valides kogenud ja sertifitseeritud tarnija, saate märkimisväärselt vähendada tootmisriske, parandada töökindlust ja optimeerida turule jõudmist.
Q1: Mis vahe on FPC PCB ja jäiga PCB vahel?
A1: peamine erinevus seisneb paindlikkuses ja struktuuris. FPC PCB-d kasutavad painduvaid materjale, näiteks polüimiidi, mis võimaldavad painutamist ja voltimist, samas kui jäigad PCB-d on valmistatud tahketest FR-4 substraatidest. FPC PCB -d sobivad ideaalselt kompaktsete või liikuvate seadmete jaoks, samas kui jäika PCB -sid kasutatakse staatiliste ja suurte struktuuride jaoks.
Q2: kas FPC PCB-d saavad hakkama suure vooluga rakendustega?
A2: Jah, vase korraliku paksuse ja soojushaldusega saavad FPC PCB -d tõhusalt hakkama kõrge vooluga. Mitmekihilised FPC-d, millel on tugevdatud vask, võivad säilitada autotööstuse, energiamoodulite ja tööstussüsteemide tugevaid koormusi.
Ajastul, kus paindlikkus, usaldusväärsus ja täpsus määratlevad tehnoloogilise arengu, mängivad FPC PCB -d asendamatut rolli järgmise põlvkonna elektroonikaseadmete toiteks. Nende võime ühendada kerge struktuur, kiire jõudlus ja disainilahendamine kohanemisvõime muudab nad innovatsiooni nurgakivi erinevates tööstusharudes-alates tarbeelektroonikast kuni meditsiinitehnoloogiani ja mujal.
JuuresFännitee, Spetsialiseerume kohandatud mootoriga FPC PCB lahenduste pakkumisele, mis vastavad kõige nõudlikumatele tööstusstandarditele. Täiustatud tootmisrajatiste, range kvaliteeditestimise ja pühendumuse kliendirahuloluga tagab Fanway iga paindliku vooluringi jõudluse ja pikaajalise vastupidavuse.
Kui arendate suure jõudlusega elektroonikat ja otsite usaldusväärset FPC PCB partnerit, ärge kõhelgeVõtke meiega ühendustTäna. Fanway insenerimeeskond pakub teie uuenduslike ideede elluviimiseks asjatundlikke juhiseid, disaini tuge ja ühekordseid tootmisteenuseid.
-
