Kuidas kõrgsageduslik PCB parandab signaali terviklikkust GHz rakendustes?

2026-02-26 0 Jäta mulle sõnum

Kõrgsageduslik PCBtehnoloogia on hädavajalik kaasaegsete raadiosageduslike, mikrolaineahjude ja kiirete digitaalsüsteemide jaoks, mis töötavad GHz vahemikus. Sageduste suurenedes muutuvad signaali kadu, impedantsi mittevastavus ja elektromagnetilised häired kriitiliseks disainiprobleemiks. See põhjalik juhend selgitab, kuidas kõrgsageduslik PCB parandab signaali terviklikkust, uurib materjale, disainistrateegiaid, tootmisprotsesse, kulutegureid ja praktilisi lahendusi tavalistele inseneriprobleemidele. Olenemata sellest, kas arendate 5G-mooduleid, autoradarit, satelliidisüsteeme või kiireid sideseadmeid, pakub see artikkel selgeid tehnilisi teadmisi, mis aitavad teil saavutada stabiilset ja usaldusväärset jõudlust.

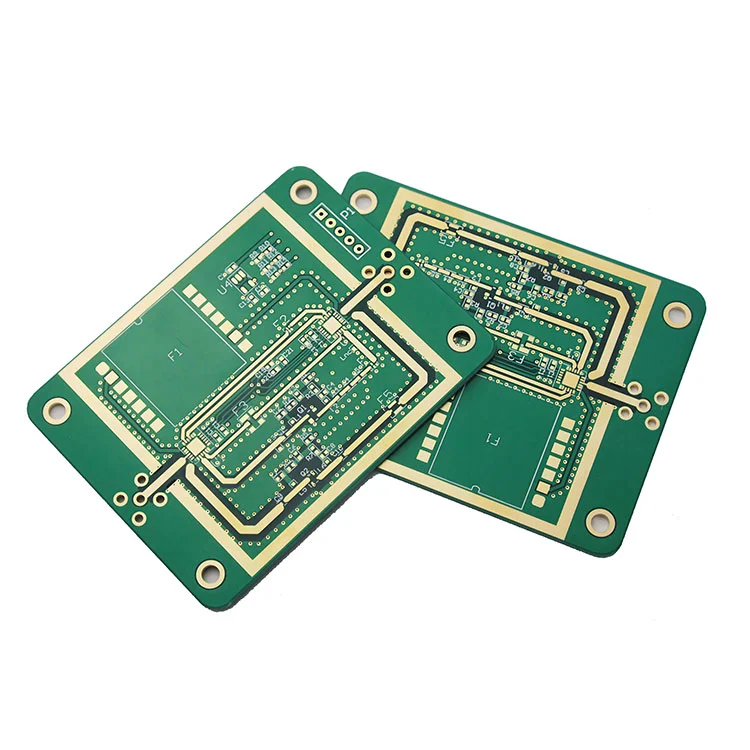

High Frequency PCB


Sisukord

  • 1. Kõrgsageduslike trükkplaatide põhialuste mõistmine
  • 2. Miks muutub signaali terviklikkus kõrgetel sagedustel kriitiliseks?
  • 3. Kõrgsagedusliku PCB materjali valik
  • 4. Elektrilised omadused, mis mõjutavad jõudlust
  • 5. PCB Stack-Up disainistrateegiad
  • 6. Paigutustehnikad signaalikao minimeerimiseks
  • 7. Tootmise täpsus ja kvaliteedi tagamine
  • 8. RF-ahelate pinnaviimistluse kaalutlused
  • 9. Kulude optimeerimine jõudlust kahjustamata
  • 10. Kõrgsageduslike PCBde tööstuslikud rakendused
  • 11. Õige tootmispartneri valimine
  • 12. Miks on Shenzhen Fanway Technology Co., Ltd usaldusväärne valik?
  • 13. Korduma kippuvad küsimused
  • 14. Viimased mõtted

1. Kõrgsageduslike trükkplaatide põhialuste mõistmine

Kõrgsageduslik PCB on konstrueeritud töötama usaldusväärselt sagedustel, mis on tavaliselt üle 500 MHz ja ulatuvad sageli mitme GHz vahemikku. Nendel tasemetel võivad isegi väikesed erinevused dielektrilistes omadustes, vase kareduses ja jälje geomeetrias oluliselt mõjutada vooluahela käitumist.

Erinevalt tavalistest plaatidest nõuavad kõrgsageduslikud PCB-d madala kadudega materjale, rangelt kontrollitud takistust ja täpseid tootmistolerantse, et tagada prognoositav signaaliedastus.


2. Miks muutub signaali terviklikkus kõrgetel sagedustel kriitiliseks?

Kui sagedus suureneb:

  • Signaali lainepikkus lüheneb
  • Edastusliinid käituvad nagu hajutatud ahelad
  • Väikesed katkestused põhjustavad peegeldusi
  • Kaotuse puutuja muutub mõjukamaks
  • Nahaefekt suurendab juhi takistust

Kõrgsageduslike PCB-tehnoloogia lahendab need väljakutsed, kombineerides täiustatud materjale optimeeritud projekteerimismetoodikatega.


3. Kõrgsagedusliku PCB materjali valik

Materjal Dielektriline konstant (Dk) Lossi puutuja (Df) Rakendus
Muudetud FR-4 4,2–4,5 0,015–0,02 Madalama GHz kujundused
Rogersi laminaat 2,2–3,5 0,0009–0,003 RF ja mikrolaineahi
PTFE baasil 2,0–2,5 Ülimadalad Satelliit ja radar
Süsivesinikkeraamika 3,0–3,5 Madal Autotööstuse 77 GHz radar

Tootjad, nagu Shenzhen Fanway Technology Co., Ltd, kontrollivad enne tootmist hoolikalt dielektrilist stabiilsust ja konsistentsi.


4. Elektrilised omadused, mis mõjutavad jõudlust

  • Dielektriline konstant (Dk):Määrab signaali kiiruse.
  • Kaotuse puutuja (Df):Mõõdab dielektrilise energia hajumist.
  • Impedantsi juhtimine:Tagab minimaalse signaali peegelduse.
  • CTE:Kontrollib mehaanilist paisumise stabiilsust.
  • Vase karedus:Mõjutab juhi kadu kõrgel sagedusel.

5. PCB Stack-Up disainistrateegiad

Tõhus virnastuskonstruktsioon parandab varjestust ja signaali terviklikkust.

Kiht Funktsioon
Üles RF signaali marsruutimine
Sisemine 1 Maapealne lennuk
Sisemine 2 Jõulennuk
Altpoolt Varjestus / sekundaarsed signaalid

Õige maanduse viide minimeerib EMI ja parandab impedantsi järjepidevust.


6. Paigutustehnikad signaalikao minimeerimiseks

  • Lühike raadiosagedusliku jälgimise marsruutimine
  • Täisnurksete nurkade vältimine
  • Tagumine puurimine, et eemaldada läbi tünnide
  • Impedantsi katkestuste minimeerimine
  • Kontrollitud diferentsiaalpaaride vahekaugus

7. Tootmise täpsus ja kvaliteedi tagamine

Kõrgsageduslike trükkplaatide tootmine nõuab:

  • Laserpuurimine mikroviide jaoks
  • Täiustatud lamineerimistsüklid
  • Tihe vase paksuse tolerants
  • Automatiseeritud optiline kontroll (AOI)
  • Time Domain Reflectometry (TDR) testimine

Shenzhen Fanway Technology Co., Ltd rakendab ranget protsessikontrolli, et tagada partiide stabiilne elektriline jõudlus.


8. RF-ahelate pinnaviimistluse kaalutlused

  • ENIG usaldusväärseks jootmiseks ja tasapinnaliseks
  • Immersion Silver parema juhtivuse tagamiseks
  • Sile vask, et vähendada nahaefekti kadu

9. Kulude optimeerimine jõudlust kahjustamata

Kulutegurid hõlmavad materjali valikut, kihtide arvu, impedantsitaluvust ja testimise keerukust. Hübriidsed virnastuskonstruktsioonid, mis kombineerivad RF-materjale standardsete südamikega, võivad tasakaalustada kulusid ja jõudlust.


10. Kõrgsageduslike PCBde tööstuslikud rakendused

  • 5G tugijaamad
  • Autode radarisüsteemid
  • Satelliitside
  • Mikrolaineahju antennid
  • Kiired võrguseadmed

11. Õige tootmispartneri valimine

Hinda:

  • Kogemus RF-plaatide alal
  • Materjali hankimise võimalus
  • Impedantsi testimise seadmed
  • Inseneri tugiteenused
  • Kvaliteedisertifikaadi vastavus

12. Miks on Shenzhen Fanway Technology Co., Ltd usaldusväärne valik?

Shenzhen Fanway Technology Co., Ltd pakub laiaulatuslikke kõrgsageduslike PCB-de tootmislahendusi, sealhulgas mitmest materjalist hübriidplaate, täppistakistuse juhtimist, kiiret prototüüpimist ja rangeid testimisprotseduure. Nende insenerimeeskond toetab kliente alates disaini läbivaatamisest kuni masstootmiseni, tagades GHz rakendustes ühtlase jõudluse.


13. Korduma kippuvad küsimused

K1: Millise sagedusega peaksin kaaluma kõrgsageduslike PCB materjalide kasutamist?
Üldjuhul üle 500 MHz, eriti töötades mitme GHz vahemikes.

Q2: kas standardne FR-4 saab hakkama RF-rakendustega?
Ainult piiratud madalama sagedusega kujundused; Parema stabiilsuse tagamiseks eelistatakse spetsiaalseid RF-materjale.

Q3: Mis on kõige kriitilisem parameeter?
Loss tangent (Df) mõjutab oluliselt signaali sumbumist.

Q4: Kuidas vähendada signaali peegeldust?
Tagada täpne impedantsi juhtimine ja õige virnastuskujundus.

K5: Kuidas ma saan oma projekti alustada?
Enne valmistamist pidage nõu kogenud tootjaga, et kujundusfailid üle vaadata.


14. Viimased mõtted

Kõrgsageduslik PCB mängib otsustavat rolli signaali terviklikkuse säilitamisel, kadude minimeerimisel ja stabiilse jõudluse tagamisel arenenud GHz süsteemides. Alates materjali valikust kuni täppisvalmistamiseni on iga detail oluline.

Kui otsite usaldusväärset ja suure jõudlusega kõrgsageduslike trükkplaatide tootmise tuge,Shenzhen Fanway Technology Co., Ltdon valmis pakkuma asjatundlikke juhiseid ja pakkuma tipptasemel tootmist.

Kas teil on väljatöötamisel uus RF või kiire projekt?Võtke ühendustMeiega täna, et arutada teie tehnilisi nõudeid ja saada kohandatud lahendus teie kõrgsageduslike trükkplaatide vajadustele.
