FanwaySMT PCB koostpakub praktilist tootmisjõudlust, mis ületab teoreetilise paigutuse kiiruse. Tegelikku efektiivsust mõjutavad elektroonikatööstuse plaadi disain, komponendid, kontroll ja tarneahel.
Elektroonikatööstuses tsiteeritakse paigutuskiirust sageli teoreetiliselt. Tegelik jõudlus sõltub aga plaadi keerukusest, komponentide segust, kontrollitsüklitest ja isegi tarneahela stabiilsusest. Seetõttu tuleb komponentide tunnis (CPH) mõõdikuid mõista laiemas tootmissüsteemis, mitte üksiku arvuna.
Tänapäeva elektroonikatööstuse maastikul ei hinnata trükkplaatide montaažiliine enam ainult masina tippkiiruse järgi. Selle asemel mõõdetakse neid kvaliteedipiirangute juures püsiva läbilaskevõimega.
Kiire korjamis- ja asetamismasin võib reklaamida väga kõrgeid teoreetilisi paigutusmäärasid, kuid tegelikku tootmisvõimsust kujundavad:
- komponendi suuruse erinevus (01005 kuni suured BGA-d)
- Nõuded paigutuse täpsusele
- Kontrolli pausid (SPI, AOI, röntgen)
- Toote käitamise vaheline üleminekuaeg
- Programmeerimise optimeerimine ja sööturi seadistamine
See tähendab, et "komponendid tunnis" on pigem dünaamiline vahemik kui fikseeritud väärtus.
Enamik kaasaegseid SMT-süsteeme töötavad masina tasemel komponentide minutis (CPM) põhimõttel. Täisliinile skaleerituna töötavad mitu masinat paralleelselt, mis tähendab, et läbilaskevõime on koondatud, kuid seda piiravad ka kitsaskohad, nagu ülevaatusjaamad ja tagasivoolu tasakaalustamine.
Praktiliselt võib üks täiustatud paigutuspea ideaaltingimustes ületada kümneid tuhandeid paigutusi tunnis, kuid täielik PCB koosteliin peab arvestama mitme etapi vahelise sünkroonimisega.
Kaasaegne SMT-liin ei ole üks masin, vaid koordineeritud ökosüsteem. Tüüpilised etapid hõlmavad järgmist:
- jootepasta printimine (SPI kinnitus)
- komponentide kiire paigutus
- Reflow jootmine
- Optiline ja struktuurikontroll (AOI/röntgenikiirgus)
- Funktsionaalne testimine
Iga etapp mõjutab kogu süsteemi efektiivset läbilaskevõimet. Isegi kui paigaldamine on ülikiire, tagavad allavoolu kontrolli- ja parandussilmused stabiilsuse ja vähendavad defektide levikut.
Üks olulisemaid läbilaskevõimet mõjutavaid tegureid on masinnägemise korrigeerimine. Täiustatud SMT-süsteemid kasutavad reaalajas optilist joondust, et korrigeerida komponentide asukohta enne paigaldamist.
See võimaldab kaasaegsetSMT PCB koostjooned, et säilitada mikronitaseme täpsus, sageli ±25 μm piires. Kuigi see parandab töökindlust, lisab see töövoosse ka mikropause, mida tuleb kiirusega tasakaalustada.
Tulemuseks on süsteem, kus "kiire" ei ole määratletud mitte ainult töötlemata paigutuse kiirusega, vaid ka selle järgi, kui tõhusalt täpsusparandusi integreeritakse.
Tegeliku läbilaskevõime paremaks mõistmiseks kaaluge mitmerealist tootmiskeskkonda. Sel juhul opereerib Fanway 8 kiire paigutusvõimalusega SMT liini.
Iga rida võib teoreetiliselt saavutada 24-tunnise tsükli jooksul äärmiselt suure paigutusmahu. Tegelikku toodangut mõjutavad aga toote keerukus ja kontrollitsüklid.
| Parameeter | Tüüpiline väärtusvahemik | Märkmed |
| Paigutamise kiirus rea kohta | Kuni 10 miljonit paigutust / 24h | Teoreetiline maksimum optimeeritud tingimustes |
| Komponentide valik | 01005 kuni 50 mm × 50 mm BGA-d | Sisaldab peeneid ja suuri pakendeid |
| Kontrolli katvus | 100% SPI + AOI + röntgen | Mitmeastmeline kinnitamine |
| Prototüübi pööre | ~72 tundi | Kiired valideerimistsüklid |
| Defektide määra eesmärk | <0,5% | Protsessist sõltuv |
Praktikas saab PCB-koostu väljundit kõige paremini mõista kui tasakaalu kiiruse ja stabiilsuse vahel. Ühtlase kvaliteedi tagamiseks peavad kontrollisüsteemid pidevalt kontrollima kiiret tööd.
Elektroonika tootmises levinud eksiarvamus on, et kiirem paigutus toob alati kaasa suurema efektiivsuse. Tegelikkuses võib liigne kiirus ilma kontrollita tekitada varjatud ebaefektiivsust.
Kui paigutuse kiirus ületab optimaalse protsessi läve, võib ilmneda mitu probleemi.
- Valesti joondatud komponendid, mis vajavad ümbertöötamist
- Jootesildade või hauakivide paigaldamise efektid
- Suurenenud ülevaatuste tagasilükkamise määr
- Täiendavad silumistsüklid testimise ajal
Need probleemid ei ilmne kohe töötlemata läbilaskevõime numbrites, kuid mõjutavad oluliselt lõplikke tarneaegu.
Sel põhjusel kaasaegneSMT PCB kooststrateegiad seavad prioriteediks tasakaalustatud optimeerimise, mitte maksimaalse teoreetilise kiiruse.
Lisaks masinate võimekusele on protsessitehnoloogial keskset rolli stabiilse tootmisvõimsuse säilitamisel.
Põhielemendid hõlmavad järgmist:
- DFM (Design for Manufacturability) analüüs paigutuse keerukuse vähendamiseks
- Optimeeritud sööturi paigutus masina tühikäiguaja minimeerimiseks
- Reaalajas tagasiside ahelad AOI ja paigutussüsteemide vahel
- Tarneahela koordineerimine, et vältida materiaalseid katkestusi
Need tegurid tagavad, et suure kiiruse võime tähendab ühtlast reaalset tootmisjõudlust.

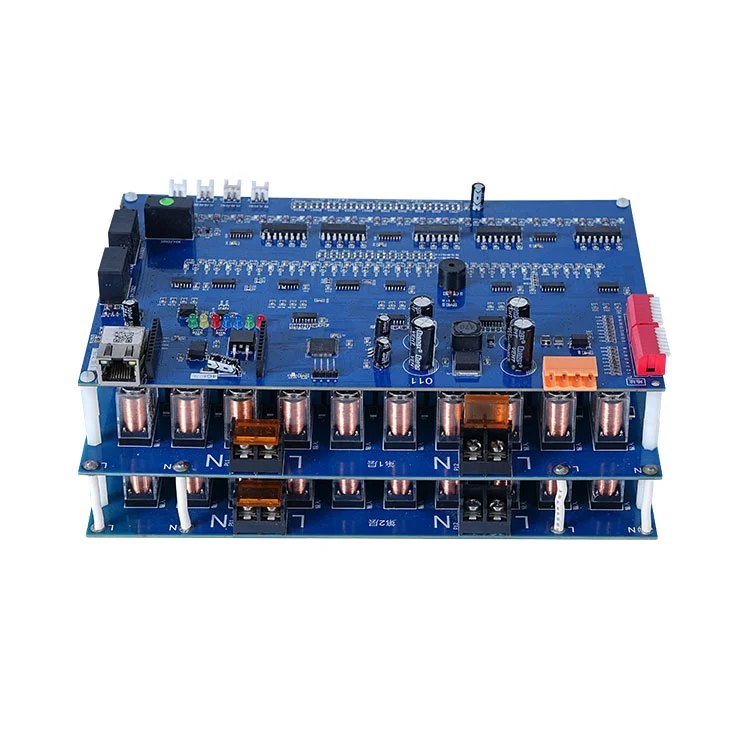

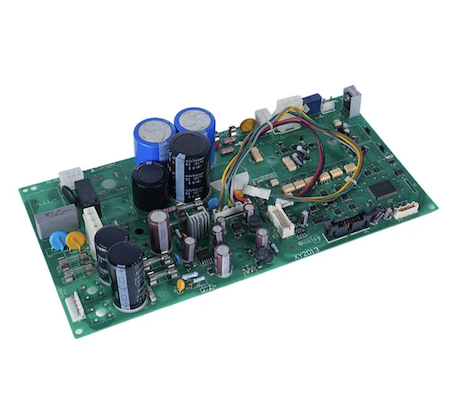

Erinevad tootetüübid nõuavad erinevaid SMT konfiguratsioone. Tarbeelektroonika, tööstuslikud juhtpaneelid ja automoodulid seavad paigutustihedusele ja kontrolli rangusele erinevad piirangud.
Paindlik PCB-koostu keskkond peab seetõttu kohandama liinikonfiguratsioone dünaamiliselt, mitte tuginema ühele fikseeritud seadistusele.
PCB-koostu võimekuse hindamisel komponentide arvuna tunnis on mõttekam võtta arvesse süsteemitaseme jõudlust, mitte üksikuid masina spetsifikatsioone.
Selgub kolm peamist väljavõtet:
- Läbilaskevõime sõltub kogu tootmisahelast, mitte ainult paigutuse kiirusest.
- Kontrollisüsteemid on väljundi stabiilsuse lahutamatud osad, mitte valikulised üldkulud.
- Tõeline tõhusus saavutatakse kiiruse, täpsuse ja korratavuse vahelise tasakaalu kaudu.
Kaasaegses elektroonikaarenduses on see tasakaal sageli olulisem kui numbriline jõudlus.
LõppkokkuvõttesSMT PCB koostjõudlust tuleks mõista kiire paigutuse, täppisjuhtimise ja mitmekihilise kontrolli koordineeritud tasakaaluna, mis tagab, et elektroonikasüsteemid võivad liikuda kontseptsioonilt usaldusväärse ja prognoositava stabiilsusega teostuseni.
