Kiire tempoga elektroonikatootmise maailmas, kus on hädavajalikud kompaktsed kujundused, kerged struktuurid ja suurepärased jõudlusedJäigad flex pcbson kujunenud üheks kõige uuenduslikumaks lahenduseks. Kombineerides jäikade tahvlite vastupidavuse ja painduvate vooluringide mitmekülgsusega, kujundavad jäigad Flex PCB -d, kuidas insenerid kujundavad kõike alates tarbeelektroonikast kuni kosmosesüsteemideni. Selles artiklis sukeldume sügavalt sellesse, millised on jäigad Flex PCB-d, kuidas need töötavad, miks nad muutuvad üha populaarsemaks ja kuidas nende ainulaadsed parameetrid muudavad nad optimaalseks valikuks kõrghetk-rakenduste jaoks.

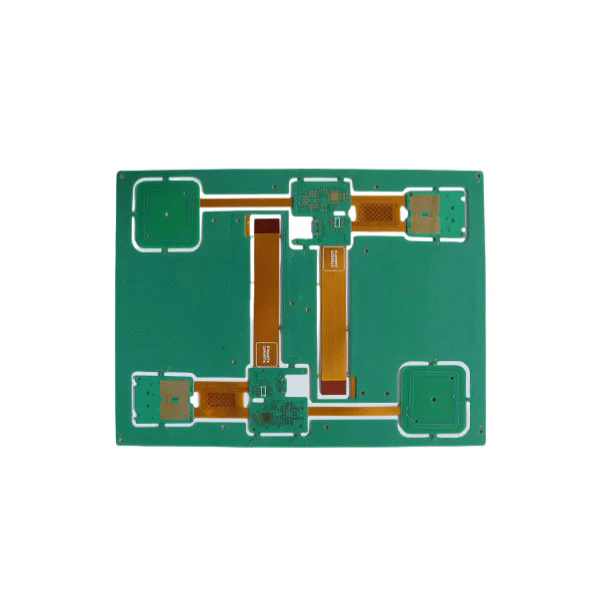

Jäik Flex PCB on hübriidtrükitud vooluahela, mis integreerib nii jäigad kui ka paindlikud substraadid ühte sujuvasse disaini. Erinevalt traditsioonilistest jäikadest PCB -dest, mis koosnevad täielikult jäigast FR4 või sarnastest materjalidest, või puhtalt painduvatest vooluahelatest, mis kasutavad polüimiidkileid, ühendab jäik Flex PCB -d mõlemad tehnoloogiad jõudluse ja disainivabaduse maksimeerimiseks.
Selle keskmes toetab jäik sektsioon komponente, mis nõuavad mehaanilist stabiilsust, näiteks pistikud, mikrokontrollerid või integreeritud vooluringid, samal ajal kui painduv osa võimaldab laual kompaktsetesse korpustesse mahutada, voldida või keerduda. See muudab jäiga Flex PCB -d ideaalseks rakenduste jaoks, kus ruumi on piiratud, kuid kõrge töökindlus on ülioluline.
Signaali terviklikkus: jäikade ja paindekihtide lühemad ühendused minimeerivad signaali kadu ja parandavad kiiret andmeedastust.
Mehaaniline mitmekülgsus: painduv osa võimaldab voltimist, mis vähendab seadme üldist suurust ja välistab mahuka juhtmestiku.
Usaldusväärsuse suurendamine: Flexi ja jäikade osade integreerimine ühte PCB -sse minimeerib jooteliigesed ja pistikud, mis on tavalised tõrkepunktid.
See jõudluse ja disaini paindlikkuse segu on muutnud jäiga Flex PCB -d üha olulisemaks sellistes tööstusharudes nagu meditsiiniseadmed, sõjaväe elektroonika, autotööstussüsteemid ja tarbija vidinad.
Elektroonikatootjad seisavad PCB -tüüpi valimisel sageli kriitilise otsusega: kas nad peaksid kasutama traditsioonilist jäikust PCB, painduvat PCB -d või jäiga Flex PCB? Siin on peamised põhjused, miks jäiga Flex PCB -d on muutumas edasijõudnute disainilahenduste eelistatavaks valikuks.
| Funktsioon | Jäik PCB | Paindlik PCB | Jäik flex pcb |
|---|---|---|---|
| Kosmosekasutus | Piiratud | Suurepärane | Suurepärane |
| Mehaaniline vastupidavus | Kõrge | Mõõdukas | Kõrge |
| Disaini paindlikkus | Madal | Kõrge | Kõrge |
| Signaali terviklikkus | Mõõdukas | Mõõdukas | Suurepärane |
| Montaaži keerukus | Kõrge (rohkem pistikuid) | Kõrge | Madal |
| Usaldusväärsus | Hea | Mõõdukas | Suurepärane |
Jäigad Flex PCB -d pakuvad mõlemast maailmast parimat, ühendades jäikade PCB -de vastupidavuse ja painduvate vooluringide kohanemisvõime. Selle tulemuseks on:
Kompaktsed kujundused: nutitelefonide, kantavate ja asjade Interneti -seadmete jaoks hädavajalik.
Vähendatud kaal: kriitiline kosmose, droonide ja autorakenduste jaoks.
Vähem ühenduspunktid: vähendab võimalikke tõrkepunkte ja parandab toote eluiga.
Täiustatud jõudlus: säilitab parema signaali ülekande isegi kõrgsageduslikes rakendustes.
Meditsiiniseadmed: südamestimulaatorid, pildistamissüsteemid ja kirurgilised tööriistad.
Lennundus ja kaitse: avioonika, radarisüsteemid ja sõjaväe-kvaliteediga elektroonika.
Autotöö: täiustatud juhi ja abistamissüsteemid (ADAS), infotainment Systems ja EV akuhaldus.
Tarbeelektroonika: nutitelefonid, tahvelarvutid, kaamerad ja mängukonsoolid.
Võimaldades miniaturiseerimist, säilitades samal ajal struktuurilise terviklikkuse, on jäigad Flex PCB-d muutunud järgmise põlvkonna elektroonikaseadmetes asendamatuks komponendiks.
Jäiga Flex PCB tarnija valimisel on tehniliste parameetrite mõistmine ülioluline. Kvaliteetne tootmine tagab rangete tööstusstandardite vastupidavuse, jõudluse ja vastavuse. Allpool on kokkuvõte võtmetoote spetsifikatsioonidest, mis määratlevad suurepärase jäiga Flex PCB:
| Parameeter | Spetsifikatsioon |
|---|---|
| Materiaalne | FR4, polüimiid, lemmikloom |
| Kihtide arv | 2 kuni 20+ kihti |
| Vase paksus | 0,5 oz kuni 4 oz |
| Min. Rea laius/vahekaugus | 0,075 mm / 0,075 mm |
| Augusuurus | Min. 0,1 mm |
| Flex Bendi raadius | Nii madal kui 0,5 mm |
| Pinnaviimistlus | Enig, Hasl, OSP, keelekümblushõbe, kuldne plaadistamine |
| Töötemperatuur | -40 ° C kuni +150 ° C |
| Takistuskontroll | ± 10% |
| Sertifikaadid | Rohs, UL, ISO9001, IPC-6013 |
Need spetsifikatsioonid tagavad, et PCB säilitab kõrge elektrilise jõudluse ja talub karmi keskkonnatingimusi. Jäigate Flex PCB -dele spetsialiseerunud tootjad kasutavad täiustatud valmistamismeetodeid nagu laserpuurimine, kontrollitud impedantsi marsruutimine ja automatiseeritud optiline kontroll, et tagada täpsus ja töökindlus.
Õige tootja valimine on sama kriitiline kui õige PCB disaini valimine. Siin on kontrollnimekiri, mis aitab teil hinnata usaldusväärset jäika Flex PCB tarnijat:
Inseneri teadmised: veenduge, et tootjal on kogemus keerukate mitmekihiliste jäikade Flex PCB disainilahenduste käitlemisel.
Materjali kvaliteet: vastupidavuse ja paindlikkuse tagamiseks kasutage ainult kõrgekvaliteedilist FR4 ja polüimiidi.
Kvaliteedi tagamine: otsige rangeid testimisprotokolle, sealhulgas AOI, impedantsi testimist ja termiliste stressitestid.
Kohandamisvalikud: valige tarnija, kes pakub teie konkreetsete rakendusnõuete jaoks kohandatud lahendusi.
Pidamise aeg ja mastaapsus: Kiire prototüüpimine koos masstootmise skaleerimise võimega on ülioluline.
Pistrik on juhtiv jäiga Flex PCB tootja, kellel on aastatepikkune kogemus kvaliteetsete lahenduste pakkumisel tööstusharudele, sealhulgas meditsiini-, autotööstus, kosmose- ja tarbeelektroonika. Meie tooteid valmistatakse tipptasemel seadmetes, vastavad IPC-6013 standarditele ja läbivad range kvaliteeditesti, et tagada tipptasemel jõudlus.
Ükskõik, kas vajate keerulist mitmekihilist disaini või kulutõhusat prototüüpi, pakub Fanyway põhjalikku tuge disainilahendustest lõpptootmiseni.
Q1. Millised on jäiga Flex PCB -de kasutamise peamised eelised toote kujundamisel?
A1. Jäigad Flex PCB -d võimaldavad kompaktseid disainilahendusi, vähendada kogukaalu, minimeerida ühendusi ja suurendada signaali terviklikkust. Need eelised muudavad need ideaalseks tööstusharudes, kus töökindlus ja miniaturiseerimine on kriitilised, näiteks lennundus-, auto- ja meditsiinitehnoloogia.
Q2. Kas jäigad Flex PCB -d on kallimad kui traditsioonilised jäigad PCB -d?
A2. Ehkki jäikade Flex PCB -de esialgsed tootmiskulud võivad olla suuremad, vähendavad need sageli üldisi tootmiskulusid, minimeerides pistikuid, parandades töökindlust ja võimaldades tõhusat kokkupanekut. Suure jõudlusega rakendustes pakuvad need toote elutsükli võrreldes märkimisväärselt kulude kokkuhoidu.
Jäigad Flex PCB -d määratlevad moodsa elektroonika uuesti, pakkudes tasakaalustamata paindlikkust, töökindlust ja jõudlust. Need võimaldavad inseneridel luua kompaktseid, kuid tugevaid tooteid, mis vastavad kasvavatele tööstusharudele, alates meditsiinitehnoloogiast kuni lennunduseni.
JuuresPistrik, Oleme spetsialiseerunud teie vajadustele kohandatud kvaliteetsete jäikade Flex PCB-de tootmisele. Meie tipptasemel rajatiste, rangete testimisprotokollide ja tehniliste teadmiste abil aitame teil oma toodete jaoks optimaalset jõudlust ja töökindlust saavutada.
Kas olete valmis oma elektroonika kujunduse järgmisele tasemele viima?Võtke meiega ühendustTäna, et arutada oma projekti ja avastada, kuidas Fanyway suudab pakkuda täiuslikku jäika Flex PCB lahendust.
-
