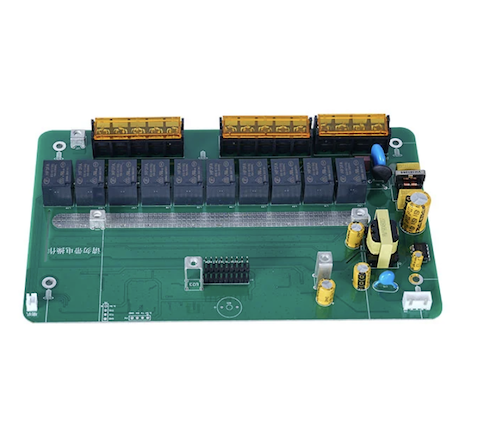

Elektroonilise PCB trükkplaadi prototüübi koost

Hiina tarnija Fanway elektroonilise PCB trükkplaadi prototüübi kokkupaneku teenus on loodud asjade Interneti-seadmete, autojuhtimismoodulite, meditsiinidiagnostika tööriistade ja kosmosekatsesüsteemide uurimis- ja arendusprojektide jaoks. Kui tüüpiliste kiirpöördega PCB-teenuste jaoks kulub 3–7 päeva, siis meie 24-tunnine tarne tihendab iteratsioonitsükleid märkimisväärselt. Enne kokkupanemise algust teostab meie insenerimeeskond teie Gerberi failide, BOM-i ja vali-ja-kohafailide DFM-analüüsi, et tuvastada padjakujundusprobleemid, komponentide vahede konfliktid või muud valmistatavusega seotud probleemid varakult. Minimaalse tellimiskoguse puudumisel (alates ühest tükist) saavad uurimis- ja arendusmeeskonnad prototüüpide valmistamise etapis vältida liigseid laokulusid.

Milleks on PCB prototüübikoost?

PCB trükkplaadi prototüübi kokkupaneku teenus on elektrooniliste komponentide paigaldamine trükkplaadile väikestes kogustes testitavate näidiste saamiseks. Selle põhieesmärk on kontrollimine, mitte tootmine:

Disaini valideerimine: kinnitab, et teie vooluringi disain töötab füüsilises maailmas. Simulatsioon ei saa hõlmata kõiki reaalmaailma muutujaid – signaali terviklikkus, võimsusjaotus ja termiline käitumine muutuvad nähtavaks ainult füüsilise testimise kaudu.

Iteratiivne täiustamine: konstruktsioonivigade leidmine ja parandamine prototüübi etapis maksab murdosa sellest, mida kuluks masstoodangu partii ümbertöötamiseks. Üks prototüübi iteratsioon võib säästa kümme korda suuremahulise ümbertöötamise kulusid.

Püsivaraarendus : pakub tarkvarainseneridele tõelist riistvaraplatvormi manustatud koodi kirjutamiseks ja testimiseks. Püsivara arendamine ilma füüsilise riistvarata on nagu silumine vaakumis – loogiline korrektsus ei garanteeri riistvara ühilduvust.

Prototüübi kokkupanek on kriitiline samm, mis viib toote kontseptsioonist reaalsusesse, ja Fanway elektroonilise trükkplaadi prototüübi kokkupaneku teenus pakub professionaalset tuge täpselt selle sammu jaoks.

Olulised käivitusfailid

Täielikud ja täpsed failid on projekti sujuva alguse aluseks. Tavaliselt vajate järgmisi põhifaile:

1. Palja PCB tootmiseks kasutatud Gerberi failid, mis sisaldavad kõiki vasekihte, puurimisandmeid, jootemaski ja siiditrükki. Mittetäielikud vormingud või halvasti nimetatud kihid on tootmisviivituste kõige levinumad põhjused.

2. Materjalide loetelus (BOM) on loetletud kõik kokkupandavad komponendid, sealhulgas tootja osanumber (MPN), viitetähis, kogus ja kirjeldus. Ebamäärased kirjeldused (nt "100 nF kondensaator") võivad põhjustada hankevigu või viivitusi erinevate pingereaktsioonide saavutamisel ning dielektrilised materjalid käituvad kiirahelates väga erinevalt.

3. Koordinaatide fail (CPL / Pick & Place fail) annab iga komponendi täpsed X/Y-koordinaadid, pöördenurgad ja kinnitusküljed, suunates SMT paigutusmasinat. Koordinaatide vead põhjustavad otseselt joondamis- või polaarsusvigu.

4. Professionaalne näpunäide, DFM-i ülevaatus enne tellimist võib paljastada padja konstruktsiooniprobleemid, komponentide vahekauguse probleemid ja muud valmistatavusega seotud probleemid enne, kui need põhjustavad tootmise peatamist. Fanway insenerimeeskond annab enne tootmise algust iga elektroonilise trükkplaadi trükkplaadi prototüübi koostu tellimuse kohta DFM-i ülevaate.

Täielik prototüübi kokkupanemise protsess

Fanway prototüübi kokkupanekuteenus hõlmab kogu ahelat materjalist valmisplaadini:

Komponentide hankimine:meie hankemeeskond kasutab stabiilset tarneahelat, et kindlustada komponente konkurentsivõimeliste hindadega isegi väikeste prototüüpide koguste puhul. Kliendid ei pea mitme turustajaga koostööd tegema.

Tehniline ülevaade:projekti insenerid uurivad Gerberit, BOM-i ja kooskõlastavad failid valmistatavuse osas enne tootmise algust, peatades enamiku võimalikest probleemidest juba varases staadiumis.

PCB prototüübi komplekt:toetab mitut tüüpi plaate, sealhulgas mitmekihilisi, kõrgsageduslikke, HDI-sid, jäikaid, jäikaid, painduvaid ja painduvaid trükkplaate. Paigutamisvõimalus hõlmab 01005 üliväikest komponenti ja 0,2 mm sammuga BGA-sid, mille plaadi maksimaalne suurus on 510 mm × 460 mm.

Testimine ja kontrollimine:iga prototüüpplaat läbib range kontrollirežiimi, sealhulgas käsitsi kvaliteedikontrolli, SPI jootepasta kontrolli, AOI optilise kontrolli, röntgenikiirguse kontrolli, vooluringi testimise, funktsionaalse testimise ja sissepõlemise testimise. Põhjalik testimine prototüübi etapis tagab sujuva ülemineku piloottööle ja masstootmisele.

Kasutusalad

Fanway elektroonilise PCB trükkplaadi prototüübi kokkupaneku teenust kasutatakse laialdaselt järgmistes valdkondades:

IoT-seadmed ja kantavad seadmed

väike vormitegur, suur tihedus ja madal energiatarve nõuavad täpset paigutust ja kiiret iteratsiooni prototüüpimise ajal.

Autode juhtimismoodulid

sõidukisisene elektroonika nõuab suurt töökindlust ja vastupidavust keskkonnale; Funktsionaalne kontrollimine ja töökindluse testimine prototüübi etapis on asendamatud.

Meditsiinilised diagnostikavahendid

meditsiiniseadmed hõlmavad ranget regulatiivset heakskiitu; põhjalik valideerimine prototüübi etapis on järgneva sertifitseerimise eeltingimus.

Lennunduse katsesüsteemid

kõrge töökindluse nõuded tähendavad, et iga disainimuudatust tuleb füüsiliselt kontrollida; kiire prototüüpimise võimalus mõjutab otseselt projekti ajakava.

Miks valida Fanway?

24-tunnine kohaletoimetamine

Kui standardsed kiirpöördetsüklid on 3–7 päeva, siis Fanway tihendab PCB prototüübi koostu 24 tunniks. Teadus- ja arendusmeeskondade jaoks tähendab iga lühendatud iteratsioonitsükkel rohkem disaini valideerimisringe sama aja jooksul.

Ühekordne teenus

Pakume teenust komponentide hankimisest, DFM-i ülevaatusest, PCB-de valmistamisest, SMT-paigaldamisest, läbiava jootmisest kuni lõpliku testimiseni – kõik ühe katuse all. Kliendid väldivad eraldi trükkplaatide tarnijate, komponentide turustajate ja montaažimajade koordineerimisega seotud üldkulusid.

Sertifitseeritud kvaliteedisüsteemid

Meie rajatisel on ISO9001, ISO13485, IATF16949 ja ISO14001 sertifikaadid ning tooted vastavad UL, RoHS, SGS ja REACH standarditele. Kvaliteedistandardid prototüübi etapis on kooskõlas tootmismahuga, vältides protsessierinevustest põhjustatud valideerimistõrkeid.

Madal tellimuse miinimum

Toetame tellimusi alates ühest tükist ilma miinimumkoguse nõudeta, välistades üleliigsed laokulud teadus- ja arendustegevuse etapis.

Tehniline tugi

DFM-analüüs tehakse enne tellimuse kinnitamist, tuvastades ja lahendades varakult disainiprobleemid. See nihutab tootmisriski ettepoole, mitte ei reageeri kokkupanemise ajal tekkinud probleemidele.

Küsimused ja vastused

K: Kui kaua prototüübi PCB kokkupanek tavaliselt aega võtab?
V: Fanway pakub 24-tunnist kiiret prototüüpimist. Tavatingimustes saab faili kinnitamisest kuni valmis plaadi kohaletoimetamiseni lõpule viia 24 tunni jooksul, olenevalt plaadi kihtide arvust, komponentide keerukusest ja tootekoostise valmisolekust.

K: Milliseid faile on prototüübiprojekti käivitamiseks vaja?
V: Teil on vaja Gerberi faile (PCB valmistamiseks), BOM-i (koos tootja osanumbrite, viitetähiste ja kogustega) ja koordinaatide faili (SMT paigutuse jaoks). Soovitatav on DFM-i enesekontroll enne esitamist või lasta meie insenerimeeskonnal teostada valmistatavuse ülevaatus.

K: Mis tüüpi PCB-sid toetate prototüübi kokkupanekuks?
V: Toetame mitmekihilisi kõrgsageduslikke, HDI-sid, jäikaid, jäikaid, painduvaid ja painduvaid PCB-sid.

K: Kas Fanway pakub prototüüpide jaoks komponentide hankimise teenuseid?
V: Jah. Meie hankemeeskonnal on ulatuslikud tururessursid, et hankida komponente väikeste prototüüpide jaoks konkurentsivõimeliste hindadega.

K: Millised testimised on kaasatud prototüübi etapis?
V: Testimine hõlmab AOI optilist kontrolli, röntgenülevaatust, vooluringi testimist, funktsionaalset testimist ja sissepõlemistesti. Konkreetset katseplaani saab kohandada vastavalt projekti nõuetele.

Kas soovite alustada oma projekti prototüübi kokkupanekut? Saatke oma Gerberi failid, BOM ja kooskõlastusfailid meie insenerimeeskonnale. Anname DFM-i ülevaate ja hinnapakkumise 24 tunni jooksul.
