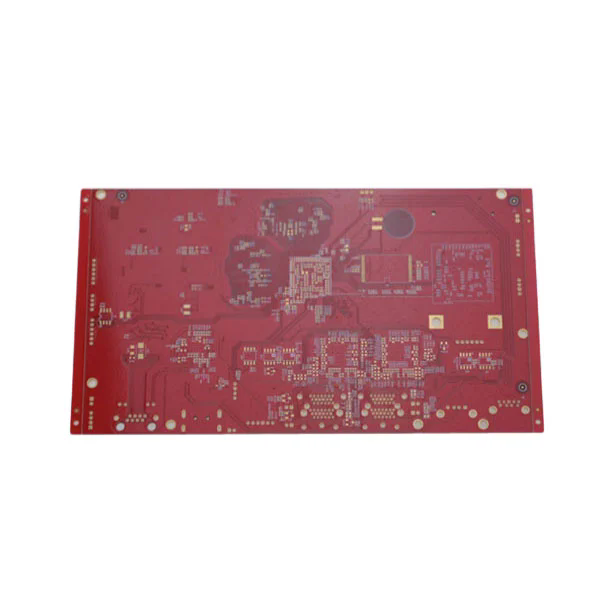

Tänapäeva digitaaltestul on peaaegu igal kaasaegsel seadmel - alates nutitelefonidest ja meditsiiniseadmetest kuni autojuhtimissüsteemideni - trükitud vooluahela (PCB). Kui ühekihilised ja kahekihilised PCB-d on aastakümneid laialdaselt kasutatud, on nõudlust võimsamate ja kompaktsete seadmete järele tehtudMitmekihilised PCB -dTööstusstandard suure jõudlusega elektroonikas.
Mitmekihiline PCB koosneb kolmest või enamast juhtivast vaskkihist, mis on virnastatud, eraldatud dielektrikuna tuntud isoleermaterjaliga. Erinevalt ühe- või kahepoolsetest tahvlitest võimaldavad mitmekihilised PCB-d disaineritel saavutada keeruka marsruutimise, suuremat funktsionaalsust ja paremat töökindlust. See arhitektuur mitte ainult ei optimeeri signaalivoogu, vaid vähendab märkimisväärselt ka elektromagnetilisi häireid, mis on kiirete vooluahelate peamine mure.
Mitmekihiliste PCB -de eelised ületavad nende struktuurilise keerukuse. Need võimaldavad tootjatel ehitada seadmeid, mis on väiksemad, kergemad ja vastupidavamad, ohverdamata töötlemist või tõhusust. Kas lennunduse, telekommunikatsiooni või meditsiinitehnoloogia osas on mitmekihiliste PCB -de mitmekülgsus teinud neist innovatsiooni nurgakivi.
Põhitasemel lahendab mitmekihilised PCB -d piiratud ruumi ja jõudluse kitsaskohtade probleemi. Mitme vase kihi virnastades saavad disainerid võimaluse signaale intelligentsemalt suunata ja vältida ummikuid, mis tekivad traditsiooniliste kahekihiliste tahvlite puhul. See on üks peamisi põhjuseid, miks mitmekihilised PCB -d domineerivad tööstusharudes, kus nii miniaturiseerimine kui ka jõudlus on hädavajalik.
Mitmekihilise PCB tööpõhimõte seisneb selle kihilises kujunduses. Iga juhtiv kiht söövitatakse vooluahela mustritega, samas kui VIA-d (läbi augud, pimedad Viad või maetud VIA) ühendavad need kihid sujuva elektrilise suhtluse võimaldamiseks. Dielektrilised kihid isoleerivad vasekihid, tagades, et elektrilised signaalid liiguvad minimaalse häire ja maksimaalse efektiivsusega.
Tüüpilise mitmekihilise PCB professionaalsete parameetrite paremaks illustreerimiseks kaaluge järgmist tabelit:
| Parameeter | Spetsifikatsioonivahemik |
|---|---|
| Kihtide arv | 4 kuni 40+ kihti |
| Alusmaterjal | FR4, kõrge TG FR4, Rogers, polüimiid |
| Vase paksus | 0,5 oz kuni 3 oz kihi kohta |
| Lauapaksus | 0,4 mm kuni 5,0 mm |
| Min. Augusuurus | 0,1 mm |
| Pinnaviimistlus | Hasl, Enig, OSP, keelekümblushõbe |
| Takistuskontroll | ± 10% tolerants |
| Töötemperatuur | -40 ° C kuni +150 ° C |
| Jootemaski värv | Roheline, must, valge, sinine, punane |
Need parameetrid ei kajasta mitte ainult insenerivõimalusi, vaid ka kohandamisvõimalusi, mida tootjad saavad pakkuda. Näiteks tagab kõrge TG FR4 või Rogersi materjalide valimine soojustakistuse ja stabiilsuse nõudlikes keskkondades nagu autoradarisüsteemid või kosmose avioonika. Vase paksus on voolukoormuste käsitsemiseks ülioluline, samas kui impedantsi juhtimine mõjutab otseselt kõrgsageduslike signaalide edastamist.
Mitmekihilise PCB projekteerimisprotsess hõlmab mitut sammu: skemaatiline loomine, kihi virnaplaneerimine, marsruutimine ja simulatsiooni testimine. Insenerid peavad hoolikalt tasakaalustama elektri-, soojus- ja mehaanilisi nõudeid. Halb planeerimine võib põhjustada risti, ülekuumenemist või signaali kadu, mistõttu peetakse mitmekihilist PCB disaini nii teaduseks kui ka kunstiks.
Veelgi enam, PCB valmistamise tehnoloogia-näiteks laseriga puuritud mikroviad, HDI (suure tihedusega ühendus) meetodid ja manustatud komponendid-on mitmekihilisi tahvleid jõudluse uutesse kõrgustesse surunud. Need omadused võimaldavad tänapäevastel PCB-del toetada 5G, IoT, tehisintellekti seadmeid ja järgmise põlvkonna meditsiinilise diagnostikaseadmeid.
Põhjus, miks tööstusharud valivad üha enam mitmekihilisi PCB-sid: need pakuvad suurepärase jõudluse ja töökindluse võrreldes ühekihiliste või kahekihiliste alternatiividega. Siin on mõned kõige olulisemad eelised, mis selgitavad nende laialdast vastuvõtmist:
Kõrge signaali terviklikkus: kontrollitud impedantsi ja mitme maapinnaga, mitmekihilised PCB -d minimeerivad signaali moonutusi. See on kriitilise tähtsusega kiirete rakenduste, näiteks andmeserveride ja 5G tugijaamade jaoks.
Kompaktne disain: virnastamiskihid vähendab vertikaalselt suuremate lauapindade vajadust, võimaldades tootjatel muuta tooteid väiksemaks ja kergemaks ilma energiat kaotamata.
Täiustatud vastupidavus: mitmekihilised PCB-d on ehitatud kvaliteetsete materjalidega, mis taluvad keskkonnastressi, sealhulgas temperatuuri kõikumisi, vibratsiooni ja mehaanilist šokki.
Vähendatud elektromagnetilised häired (EMI): maapealsete tasapindade ja strateegilise marsruudi kasutamine aitab kaitsta tundlikke vooluahelaid müra eest, tagades järjepideva jõudluse.
Mitmekülgsus: alates tarbija vidinatest kuni satelliitideni on mitmekihilised PCB -d kohandatavad mitmekesiste tööstusharude ja rakenduste jaoks.
Näiteks autotööstuses mitmekihiline PCBS Power Advanced Driver-Assistence Systems (ADAS), sõidukite infotainment ja elektrisõidukite akuhaldussüsteemid. Meditsiiniseadmetes on need hädavajalikud MRT -skannerite, südamestimulaatori ja pildisüsteemi jaoks, kus usaldusväärsus võib tähendada elu või surma. Telekommunikatsioonisektoris võimaldavad mitmekihilised PCB-d kõrgsagedusega andmeedastust kompaktsetes seadmetes, mis vajavad stabiilset ühenduvust.
Mitmekihiliste PCB-de võime tasakaalustada suuruse vähendamist, jõudluse parandamist ja usaldusväärsust muudab need tänapäevases elektroonika ökosüsteemis vaieldamatu valiku.
Q1: Mis on peamine erinevus mitmekihilise PCB ja kahekihilise PCB vahel?
Topeltkihil PCB-l on ainult kaks juhtivat kihti, mis piirab vooluringi marsruutimise keerukust. Mitmekihiline PCB virnastab aga kolm või enam juhtivat kihti, võimaldades kompaktsemat disaini, paremat signaali terviklikkust ja suurema jõudluse. See muudab mitmekihilised PCB-d eelistatud valikuks kiire, suure tiheduse ja suure usaldusväärsusega rakenduste jaoks.
Q2: Kui kaua kestab mitmekihiline PCB nõudlikes rakendustes?
Mitmekihilise PCB eluiga sõltub materjali valimisest, töökeskkonnast ja tootmiskvaliteedist. Kõrg-TG FR4 või spetsialiseeritud materjalidega nagu polüimiid, võib mitmekihiline PCB kesta 10–20 aastat või rohkem tööstus- või kosmoserakendustes. Nõuetekohane termiline majandamine ja pinna viimistlus laiendavad veelgi vastupidavust.
Kuna nõudlus täiustatud elektroonika järele kasvab, nõuavad ettevõtted PCB partnereid, kes suudavad tarnida mitte ainult tooteid, vaid ka pikaajalist usaldusväärsust.Fänniteeon end üles seadnud mitmekihiliste PCB-de usaldusväärse tootjana, ühendades tipptasemel valmistamisprotsessid range kvaliteedikontrolliga. Alates väikese partii prototüüpidest kuni suuremahulise tootmiseni tagab Fanway iga juhatus vastavuse ja ohutuse rahvusvahelistele standarditele.
Kui otsite vastupidavat, suure jõudlusega mitmekihilist PCB-d, mis on kohandatud teie konkreetsele rakendusele, on nüüd aeg meie meeskonnaga ühenduse loomiseks.Võtke meiega ühendustTäna, et õppida, kuidas Fanway saab teie järgmist uuendust toetada maailmatasemel PCB-lahendustega.
-
