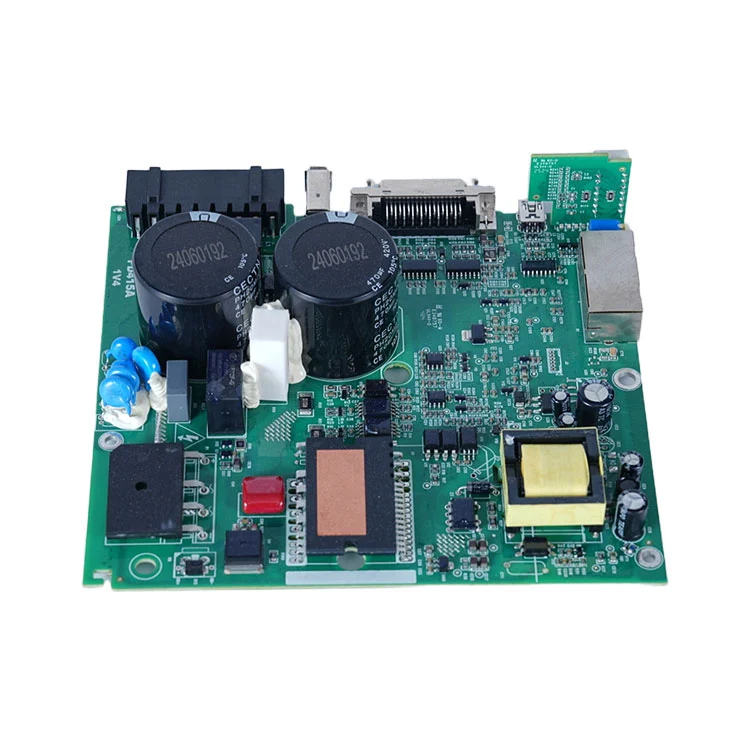

PCB prototüübi koostmängib kaasaegses elektroonikatööstuses keskset rolli. See võimaldab inseneridel ja disaineritel testida, kinnitada ja optimeerida vooluahela konstruktsioone enne täismahus tootmisele pühendumist. PCB prototüübi kokkupanemisel saab varakult tuvastada võimalikud disainivead, mis tagab suurema töökindluse ja madalamad tootmiskulud. Shenzhen Fanway Technology Co., Ltd on spetsialiseerunud kvaliteetsete PCB prototüüpide koostamise teenuste pakkumisele, mis on kohandatud nii alustavate kui ka väljakujunenud ettevõtete nõudmistele.
PCB prototüübi koost hõlmab tavaliselt elektrooniliste komponentide jootmist trükkplaadile, et luua töötav prototüüp. See protsess mitte ainult ei kontrolli disaini elektrilist jõudlust, vaid annab ka käegakatsutava mudeli toote tutvustamiseks, testimiseks ja edasiseks arendamiseks.
PCB prototüübi kokkupanek hõlmab mitmeid põhietappe, mis tagavad, et lõpptoode vastab projekteerimisnõuetele:
PCB valmistamine:Esimene samm hõlmab trükkplaadi valmistamist disainifaili (Gerberi failid) põhjal. Kõrge täpsusega valmistamine tagab, et plaadi paigutus vastab kavandatud vooluringile.
Kokkupanemise protsess:Kõik elektroonilised komponendid, sealhulgas takistid, kondensaatorid, IC-d ja pistikud, hangitakse vastavalt materjalidele (BOM).
Kokkupanemise protsess:Komponendid paigaldatakse PCB-le kas Surface Mount Technology (SMT) või Through-Hole Technology (THT) abil. Olenevalt keerukusest võib kasutada automaatseid masinaid või käsitsi kokkupanemise tehnikaid.
Jootmine:Jootmine kinnitab komponendid elektriliselt ja mehaaniliselt. Reflow jootmine on tavaline SMT jaoks, samas kui laine- või käsijootmist kasutatakse THT komponentide jaoks.
Klaidų aptikimas:Pärast kokkupanekut tagab funktsionaalne testimine, et prototüüp töötab õigesti. See samm võib hõlmata visuaalset kontrolli, automatiseeritud optilist kontrolli (AOI) ja elektrilist testimist.
See protsess tagab, et PCB prototüübi koost mitte ainult ei tööta ettenähtud viisil, vaid on ka masstootmise jaoks usaldusväärne võrdlusalus.
Professionaalse PCB prototüübi kokkupanek nõuab tehniliste kirjelduste ranget järgimist. Allpool on tabel, mis võtab kokku tüüpilised parameetrid:
| Parameeter | Kirjeldus |
|---|---|
| Tahvli suurus | Minimaalne: 10 mm x 10 mm, maksimaalne: 500 mm x 500 mm |
| Kihtide arv | 1–12 kihti, olenevalt disaini keerukusest |
| Komponentide tüübid | SMT, THT, segakomplekt |
| Jootemask | Roheline, punane, sinine või kohandatud |
| Pinnaviimistlus | HASL, ENIG, OSP või keelekümblushõbe |
| Komponentide paigutuse täpsus | ±0,05 mm SMT komponentide jaoks |
| Testimine ja ülevaatus | AOI, röntgen, funktsionaalne testimine |
Shenzhen Fanway Technology Co., Ltdtagab, et iga prototüübi PCB-koost vastab nendele standarditele, tagades kõrge töökindluse ja reprodutseeritavuse.
Paljud ettevõtted võivad küsida, miks on prototüübi kokkupanek enne täismahus tootmist vajalik. Siin on peamised eelised:
Vea tuvastamine:Disainivigade varajane tuvastamine hoiab ära kulukad vead masstootmises.
Disaini kinnitamine:Insenerid saavad testida jõudlust reaalsetes tingimustes.
Ajaefektiivsus:Kiire prototüüpimine kiirendab tootearendustsükleid.
Tasuv:Hərtərəfli sınaq:
Sisuliselt vähendab Prototype PCB Assembly riske, säästab aega ja tagab parema tootekvaliteedi.
Kvaliteetne prototüübi PCB koost sõltub kvalifitseeritud inseneritöö, täiustatud seadmete ja range kvaliteedikontrolli kombinatsioonist:
Komponentide kinnitamine:Enne kokkupanekut veenduge, et kõik osad vastavad spetsifikatsioonidele.
Täpne paigutus:Automaatsete komplekteerimismasinate kasutamine SMT komponentide täpseks paigutamiseks.
Kontrollitud jootmine:Reflow ja lainejootmise parameetreid jälgitakse hoolikalt, et vältida defekte.
Põhjalik testimine:Funktsionaalne testimine tagab, et kokkupandud plaat vastab elektrilistele ja mehaanilistele nõuetele.
Shenzhen Fanway Technology Co., Ltdkasutab neid parimaid tavasid, tagades PCB-de prototüübid, mis on valmis usaldusväärseks hindamiseks ja edasiseks arendamiseks.
Q1: Mis vahe on prototüübi PCB koostu ja tootmis PCB koostu vahel?
A1:PCB prototüübi komplekt on mõeldud testimiseks ja valideerimiseks. Tavaliselt hõlmab see väikeseid koguseid ja keerukate komponentide jaoks võib vaja minna käsitsi kokkupanekut. Tootmise PCB koost keskendub suuremahulisele tootmisele optimeeritud protsessidega kiiruse ja kulutõhususe tagamiseks.
Q2: Kui kaua võtab prototüübi PCB komplekti valmimine aega?
A2:Tööaeg sõltub plaadi keerukusest ja komponentide saadavusest. Tavaliselt jääb see vahemikku 5 kuni 15 tööpäeva. Shenzhen Fanway Technology Co., Ltd pakub kiireloomuliste projektide jaoks kiirteenuseid.
Q3: Kas ma saan prototüübi PCB kokkupaneku etapis oma disaini testida?
A3:Jah, funktsionaalne testimine on prototüübi koostamise standardne osa. See võimaldab disaineritel kontrollida vooluahelaid, testida tarkvara integreerimist ja optimeerida disaini jõudlust enne masstootmisele üleminekut.
PCB prototüübi koost on oluline mitmes sektoris:
Tarbeelektroonika:Kiire iteratsioon nutitelefonide, kantavate seadmete ja nutikate koduseadmete jaoks.
Autoelektroonika:Juhtmoodulite, andurite ja kuvaseadmete testimine.
Meditsiiniseadmed:Diagnostika- ja seireseadmete ohutuse ja töökindluse tagamine.
Tööstusautomaatika:Juhtahelate ja IoT-seadmete valideerimine.
Shenzhen Fanway Technology Co., Ltdteenindab kliente nendes tööstusharudes, pakkudes kohandatud lahendusi konkreetsete projektinõuete täitmiseks.
PCB prototüübi kokkupanek on kriitiline samm uuenduslike ideede muutmisel funktsionaalseteks elektroonikatoodeteks. Professionaalseid montaažiteenuseid kasutades saavad ettevõtted minimeerida vigu, optimeerida jõudlust ja kiirendada oma tootearendustsükleid.Shenzhen Fanway Technology Co., Ltdpakub asjatundlikke PCB prototüüpide koostamise teenuseid, keskendudes kvaliteedile, täpsusele ja töökindlusele. Ettevõtetele, kes soovivad muuta oma elektroonilised kujundused täisfunktsionaalseteks prototüüpideks,kontakteerudesShenzhen Fanway Technology Co., Ltdon esimene samm edu poole.
