Tänapäeva kiiresti arenevas elektroonikatööstuses pole nõudlus seadmete järele, mis saavad hakkama suurema energiakoormusega, talub äärmuslikke töötingimusi ja säilitada usaldusväärsust pikema eluea suhtes, kunagi suuremad. Selle väljakutse keskmes on trükitud vooluahela (PCB), mis on iga elektrooniline süsteem ehitatud. Kuigi standardset PCB -d kasutatakse laialdaselt,rasked vask PCB -don saavutanud rakendused, kus praegune kandevõime, soojusjuhtimine ja vastupidavus on kriitilised.

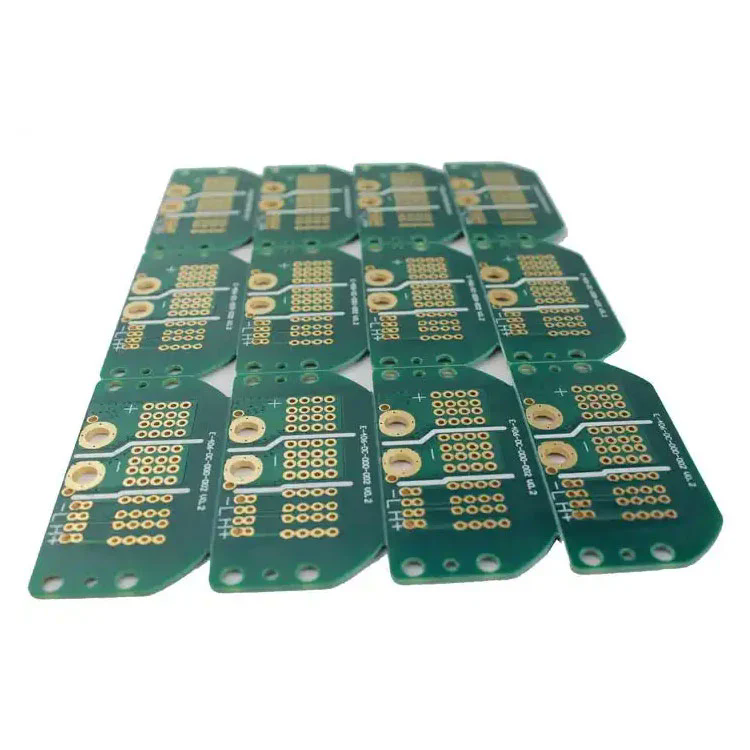

Raske vask PCB on määratletud kui vaskjuhtidega vooluahela, mis on oluliselt paksemad kui standardsetes PCB -des. Kui tavalistel PCB -del on tavaliselt vase paksus vahemikus 1 oz/ft² (35 um) ja 3 untsi/ft² (105 um), siis raskete vask PCB -d algavad temperatuuril 3 oz/ft² ja need võivad ulatuda 20 oz/ft² või veelgi kõrgemale, sõltuvalt tootmisprotsessist ja rakendusnõuetest.
Paksude vaskkihtide kasutamine võimaldab neil laudadel kanda kõrgemat voolu ilma ülekuumenemiseta, hajutada soojust tõhusamalt ja taluda karme keskkonnatingimusi, nagu äärmuslik temperatuur, vibratsioon ja mehaaniline pinge. Kuna tööstused lähevad üle elektrifitseerimise, taastuvenergia, elektrisõidukite ja tööstusautomaatika poole, mängivad rasked vask PCB -d jõudluse ja ohutuse tagamisel keskset rolli.
Peamised tööstusharud, kus raskete vask PCB -d on hädavajalikud, hõlmavad järgmist:
Toiteelektroonika: muundurid, toitemuundurid ja mootori juhtimissüsteemid.
Autotööstus: elektrisõidukite akuhaldus- ja laadimissüsteemid.
Taastuvenergia: päikeseenergia süsteemid ja tuuleturbiini kontrollerid.
Sõjaväe ja kosmose: kaitseelektroonika ja avioonika.
Tööstusseadmed: suure voolu lülitusseadmed ja rasked masinad.
Põhjus, miks raske vask PCB-d on olulised: ilma nendeta ebaõnnestuksid suure võimsusega süsteemid enneaegselt, ülekuumeneksid või kannatavad ebausaldusväärsete ühenduste all, mis võivad ohustada ohutust ja funktsionaalsust.
Raskete vask PCB -de tugevus peitub nende ainulaadsetes disainifunktsioonides, mis pakuvad täiustatud jõudlust, mis ületab standardsete PCB -de saavutamise.
Paksemad vasejäljed võimaldavad märkimisväärselt rohkem voolu voolata ilma liigse soojuse genereerimiseta. See muudab need ideaalseks suure voolu rakenduste jaoks, näiteks energiajaotussüsteemid, aku laadimisahelad ja toitemuundurid.
Elektroonilistes süsteemides on ülekuumenemine komponendi rike üks peamisi põhjuseid. Rasked vask PCB -d paistavad paksemate vaskkihtide tõttu soojuse hajumisel, vähendades kuumaid kohti ja säilitades stabiilse töötemperatuuri isegi nõudlike koormuste korral.
Kindlate vaskjuhtidega taluvad need tahvlid mehaanilist stressi, joodise liigendi väsimust ja korduvat termilist tsüklit. See muudab need sobivaks keskkondades, kus toimuvad vibratsioonid või temperatuuri äkilised muutused.
Selle asemel, et kasutada mitu kihti või ülemääraseid tahvleid voolu levitamiseks, võimaldavad rasked vask PCB -d inseneridel kavandada kompaktseid süsteeme vähem kihtidega. See toob kaasa materjalide kulude kokkuhoiu, vähendatud monteerimisaja ja ruumi tõhusama kasutamise.
Rasked vask PCB-d võivad integreerida nii kõrge voolu- kui ka juhtskeemi samale tahvlile. See välistab vajaduse eraldi tahvlite järele, sujuvamaks muuta ja parandada süsteemi üldist töökindlust.
| Parameeter | Spetsifikatsiooni valikud |
|---|---|
| Vase paksus | 3 oz/ft² kuni 20 oz/ft² (105 µm - 700 um) |
| Juhatuse materjal | FR-4, polüimiid, kõrge TG FR-4, keraamiline, metalli südamik |
| Kihtide arv | 2–12 kihti (kohandatav sõltuvalt rakendusest) |
| Soojusresistentsus | Optimeeritud kõrge kuumuse hajumiseks, ühildub jahutusradiaatoriga |
| Dielektriline tugevus | Kõrgepinge takistus kuni 5 kV või rohkem |
| Pinnaviimistlus | Hasl, Enig, OSP, keelekümblushõbe, keelekümbluspind |
| Rakendused | Toiteallikad, muundurid, autotööstus, taastuvenergia süsteemid |
Need spetsifikatsioonid rõhutavad, miks paistab raskete vask PCB -d silma kõrge voolu ja kõrge temperatuuri kahe väljakutsega.
Tootjate ja süsteemidisainerite jaoks on raske vase PCB-de valimine midagi enamat kui lihtsalt tehniline otsus-see on strateegiline investeering, mis mõjutab toote kvaliteeti, turu konkurentsivõimet ja pikaajalist usaldusväärsust.
Pikem elektroonika eluiga
Levitades soojust tõhusalt ja ennetades lokaliseeritud ebaõnnestumisi, pikendavad rasked vase PCB -d seadmete tööiga märkimisväärselt.
Ohutus ja usaldusväärsus
Sellistes sektorites nagu meditsiiniseadmed, kaitse ja autotööstus, pole ebaõnnestumine valik. Rasked vaskplaadid pakuvad kriitilistes tingimustes stabiilset jõudlust.
Disaini paindlikkus
Võimalus integreerida toite- ja juhtimisahelad samal PCB -le lihtsustab disaini, vähendab ruumi ja minimeerib süsteemi keerukust.
Vähendatud hoolduskulud
Vastupidav konstruktsioon põhjustab aja jooksul vähem asendamist, vähem seisakuid ja madalamaid hoolduskulusid.
Tugi suure võimsusega suundumustele
Globaalse üleminekuga elektrisõidukite, taastuvenergia ja ülitõhusate süsteemide poole, on innovatsiooni aluse raske vask PCB-d.
Elektrisõidukid (EVS): rasked vask PCB-d toetavad akuhaldussüsteeme, laadimisinfrastruktuuri ja suure voolu juhtimisahelaid.
Taastuvenergia: päikeseenergia muundurid ja tuuleturbiini kontrollerid sõltuvad kõikuvate koormustega nendest laudadest.
Meditsiiniseadmed: sellised seadmed nagu MRI-masinad ja röntgenikiirguseadmed vajavad usaldusväärseid suure vooluahela.
Tööstusautomaatika: mootori draivid ja robotisüsteemid sõltuvad stabiilsest suure võimsusega PCB-st.
Q1: Miks on rasked vask PCB -d kallimad kui tavalised PCB -d?
V: Spetsiaalsete tootmisprotsesside, paksemate vaskplaatimise ja tugevamate lamineerimise nõuete kõrgemad kulud. Kuid investeeringut õigustab parema töökindluse, pikema eluea ja vähenenud üldise süsteemi kulude tõttu suure võimsusega rakendustes.
Q2: miks ei saa standardseid PCB-sid kasutada raskete vask PCB-de asemel suure voolu süsteemides?
V: Standardsed PCB-d on piiratud vase paksusega, mis piirab voolu kandmist ja soojuse hajumist. Nende kasutamine suure võimsusega keskkonnas tooks kaasa ülekuumenemise, enneaegse ebaõnnestumise ja ohutusriskid. Rasked vask PCB -d on nende piirangute ületamiseks spetsiaalselt konstrueeritud.
Kuna tööstused hõlmavad elektrifitseerimist, taastuvenergiat ja digitaalset muundamist, kasvab nõudlus suure usaldusväärsusega, suure jõudlusega PCB-d ainult kasvab. Rasked vask PCB ei ole ainult praegune lahendus - need on tuleviku vundament.
Elektriline liikuvus: Globaalse tõukega EV-de poole, laadimissüsteemide ja suure mahutavusega akude poole tuginevad toitehalduse jaoks kindlatele PCB-dele.
Roheline energia: päikese- ja tuuleenergia süsteemid nõuavad tahvleid, mis suudavad võimsaid koormusi hallata ilma jõudlust kahjustamata.
5G ja IoT infrastruktuur: suure jõudlusega võrgud vajavad PCB-sid, mis toetavad tugijaamade ja ühendatud seadmete kõrgeid voolusid.
Elektrisüsteemide miniaturiseerimine: disainerid vähendavad seadme suurust ilma võimsust ohverdamata, muutes rasked vase PCB -d asendamatuks.
Ettevõtted, kes kasutavad oma süsteeme tulevikus tugevate vask-PCB-de vastu, kasvavate energiavajaduste ja rangemate ohutusreeglite vastu. Alates keskkonnamõju vähendamisest kuni toote usaldusväärsuse parandamiseni pakuvad need juhatused tasakaalustamata väärtust.
JuuresFännitee, oleme pühendunud kvaliteetsete raskete vask PCB-de tootmisele, mis vastavad tänapäevaste tööstuste rangetele nõuetele. Meie teadmised edasijõudnute valmistamise alal koos pühendumisega vastupidavuse ja täpsusega tagavad, et iga juhatus annab suure võimsusega keskkonnas erakordse jõudluse.
Ükskõik, kas teie ettevõte tegutseb autotööstuses, taastuvenergias, tööstusautomaatika või kosmoses, pakub Fanway kohandatud PCB-lahendusi, mis aitavad teil saavutada pikaajalist edu. Lisateabe saamiseks üksikasjalikke spetsifikatsioone või kohandatud päringuidVõtke meiega ühendustTäna ja avastage, kuidas Fanway saab teie projekte toetada maailmatasemel vask PCB-tehnoloogia abil.
-
