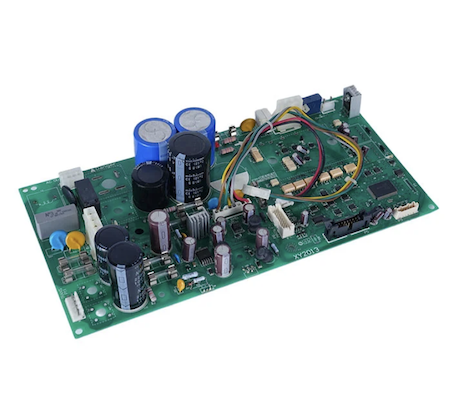

Võtmed kätte trükkplaadi koost auto- ja mobiiltehnoloogia jaoks

Fanway auto- ja mobiiltehnoloogia käivitusvalmis PCB-komplekt pakub täielikult kokkupandud plaate, mis vastavad nii teie elektrispetsifikatsioonidele kui ka tootmisgraafikule.  Teie insenerimeeskonnad valivad Fanway, kuna lahendame kaks probleemi korraga: mitme tarnija koordineerimise logistiline koormus ja keerukate PCBde valmistamise tehniline väljakutse. Meie tootmine toetab HDI-d, jäik-flex-, kiirlaminaate ja kuni 108-kihilisi mitmekihilisi konstruktsioone koos impedantsi juhtimise ja peenjoonega kompaktsete paigutuste jaoks. Vaid üks tarnija, üks kvaliteedistandard, üks tarne, ilma et see kahjustaks parda jõudlust

Mis on võtmed kätte PCB koost?

Võtmed kätte PCB-komplekt on täielik elektrooniline tootmisteenuse mudel, kus üks tarnija haldab kogu tootmisprotsessi. Te esitate kujundusfailid, nagu Gerberid ja materjalide Bill (BOM). Teenusepakkuja tegeleb kõige muuga: komponentide hankimine, trükkplaatide valmistamine, SMT ja THT kokkupanek, ülevaatus ja testimine ning lõppsaadetis. Saate täielikult kokkupandud, testitud plaadi, mis on valmis teie tootega integreerimiseks.

Tellitud koostemudeli puhul ostate komponendid ise ja tarnite need kokkupanijale. Selleks on vaja hallata mitut tarnijasuhet, jälgida teostusaegu, käsitleda laoseisu ja maandada hankeriske. Võtmed kätte mudelis kandub see kõik teenusepakkuja kanda. Tarnija võtab täieliku vastutuse iga komponendi hankimise, kvaliteedi, maksumuse ja tarnimise eest.

Meie käivitusvalmis PCB-koostu peamised eelised

1. Üks tarnija, üks vastutuspunkt
Fanway omab kogu protsessi ja tarnijate vahel pole ruumi näpuga näitamiseks. Kui komponent hilineb, kui tahvli testimine ebaõnnestub, kui spetsifikatsioonist saadakse valesti aru, lahendab käivitusvalmis pakkuja selle otse. Te ei kuluta aega PCB-tootjate, komponentide turustajate ja montaažimajade vahel vahendamisele.

2. Vähendatud hanke- ja halduskulud
Mitme tarnija haldamine tähendab mitmeid pakkumisi, ostutellimusi, arveid ja olekukõnesid. Võtmed kätte kokkupanek kõrvaldab need ebaefektiivsused. Üks hinnapakkumine, üks ostutellimus, üks arve, üks tarne. Teie hankemeeskond keskendub pigem strateegilistele ülesannetele kui komponentide teostusaegade tagaajamisele.

3. Kiirem turule jõudmine tänu integreeritud ajakavale
Kui PCB valmistamine, komponentide hankimine ja kokkupanek planeeritakse koos, lüheneb üldine tootmistsükkel. Koordineerime materjalide saadavuse plaatide valmistamise ja montaaživõimsusega, vähendades etappide vahelist tühikäiguaega. Prototüübi tellimused saab tarnida 24 tunni jooksul; mahutellimused järgivad kooskõlastatud ajakava, mis minimeerib kogu teostusaega.

4. Kulueelised mahuostu kaudu
Meie autotööstusele ja mobiiltehnoloogiale mõeldud trükkplaatide komplekti käivitusvalmis komplektid ostavad komponente mitme kliendiprojekti jaoks, koondades nõudluse suurematesse mahtudesse. See ostujõud tagab parema hinna, kui üksikud ostjad saavad. Need säästud kanduvad teile edasi koos väiksemate sisemiste hankekuludega.

5. Riski ülekandmine: laoseisud, hind ja võltsimine
Võtmed kätte kokkuleppe korral hoiab tarnija komponentide laoseisu, võtab arvesse hinnakõikumisi ja tagab autentsuse. Te ei puutu kokku vananenud komponentide riskide, turuhinna hüpete ega võltsitud osadega. Kui komponent muutub kättesaamatuks, hankime alternatiive või kujundame ümber soovitusi, enne kui see teie tootmist mõjutab.

Mida meie võtmed kätte teenus sisaldab?

Bom-i ülevaade ja komponentide elutsükli analüüs
Enne kui hakkame midagi hankima, vaatame teie materjalilehe üle pika tarneajaga osade, kasutusea lõppenud komponentide ja aegunud üksuste osas. Märgistame riskid varakult ja soovitame hankeviivitusi vältimiseks kasutusele võtta alternatiive või kujunduse kohandusi.

PCB valmistamine
Valmistame paljaid plaate vastavalt teie Gerberi spetsifikatsioonidele, kandekihtide arv on 1 kuni 108, plaadi paksus 0,2 mm kuni 10,0 mm ja paneelide suurus kuni 610 mm x 1200 mm. Pinnaviimistluse hulka kuuluvad ENIG, HASL, OSP, kõva kuld ja sukeltina/hõbe.

Komponentide hankimine
Hankime kõik komponendid volitatud edasimüüjatelt ja frantsiisiagentidelt. Meie tarneahela võrk hõlmab üle 20 miljoni varuosa, mis on otse integreeritud Mouseri, DigiKey ja Noolega. Halli turuosasid ei kasutata.

PCB kokkupanek
Paigaldame SMT paigutusega (sh 01005 ja 0,3 mm sammuga BGA-d), läbiva aukudega jootmist ja segatehnoloogiaga kokkupanekut selektiivjootmisega. Meie 8 SMT-liini mahutavad igaüks kuni 10 miljonit komponenti 24-tunnise perioodi jooksul.

Testimine ja kvaliteedikontroll
Iga plaat läbib AOI, röntgenülevaatuse (BGA-de ja peidetud ühenduste jaoks), vooluahelasisese testimise, funktsionaalse testimise ja vastavalt vajadusele läbipõlemistesti. Testiplaanid kohandatakse vastavalt teie kujundusele.

Pakendamine ja kohaletoimetamine
Plaadid puhastatakse, kaetakse vastavalt nõuetele, pakitakse ESD standardite kohaselt ja saadetakse teie määratud asukohta koos täieliku jälgitavuse dokumentatsiooniga.

Meie tehnilised võimalused

1–108 kihti, paksus 0,2–10,0 mm
See valik hõlmab lihtsaid kahekihilisi plaate ja keerukaid 50-kihilisi tagaplaate. Saate kujundada suure tihedusega ühendusi kompaktsete seadmete jaoks või pakse ja jäika plaate tööstuslike energiarakenduste jaoks ilma tarnijaid vahetamata.

Maksimaalne paneeli suurus 610 mm × 1200 mm
Suured paneelid parandavad materjali kasutamist, vähendades plaadi maksumust suuremahulise tootmise puhul. See võimsus toetab ka telekommunikatsiooni- ja tööstusjuhtimisseadmetes kasutatavaid liiga suuri tahvleid.

2,5milline joon/ruum, minimaalne augu suurus 0,1mm
Need peened tolerantsid võimaldavad miniatuursete komponentide, nagu 01005 passiivsed ja peene helikõrguse BGA-d, suure tihedusega marsruutimist. Teie kompaktsed kujundused jäävad valmistatavaks ilma marsruutimistihedust ohverdamata.

Impedantsi juhtimine ±10% tolerants
Täpne impedantsi sobitamine on ülikiirete digitaalsete ja raadiosageduslike ahelate jaoks ülioluline. Meie ±10% tolerants tagab signaali terviklikkuse, vähendades peegeldust ja kadu ülekandeliinides.

0,5 OZ kuni 12 OZ vase paksus
Suur vase kaal toetab suure voolutugevusega konstruktsioone, võimaldades teie plaadil kanda märkimisväärset voolu ilma ülekuumenemiseta. Vajalik toiteallikate, mootoriajamite ja autode toitemoodulite jaoks.

Täiustatud materiaalne tugi
Lisaks FR-4-le pakume kõrgsageduslaminaate (Rogers, Arlon, Taconic), kõrge Tg-ga materjale (TU-872, TU-883) ja väikese kadudega substraate (Panasonic M6/M7). See võimaldab valida teie rakendusele sobiva materjali: raadiosageduslik jõudlus, termiline stabiilsus või väike dielektriline kadu.

Tööstusharud, mida teenindame

Nendes valdkondades kasutatakse laialdaselt auto- ja mobiiltehnoloogia käivitusvalmis PCB-komplekti:

Auto elektroonika: ECU-d, BMS-plaadid, ADAS-moodulid, valgustuse kontrollerid. Meie koost vastab IATF 16949 jälgitavuse nõuetele ja käsitleb kõrge töökindlusega jooteühendusi vibratsiooniohtlikes keskkondades.

Meditsiiniseadmed: Patsiendimonitorid, diagnostikaseadmed, kaasaskantavad instrumendid. ISO 13485 sertifitseeritud protsessid tagavad järjepideva kvaliteedi ja täieliku dokumentatsiooni eeskirjade järgimise kohta.

Tööstuslikud juhtseadmed: PLC-d, mootoriajamid, toiteallikad, automaatikasüsteemid. Laiad vase paksuse valikud ja tugev materjalivalik toetavad pidevat töötamist tehase keskkondades.

Telekommunikatsioon ja võrgud: Ruuterid, lülitid, tugijaama seadmed, optilised transiiverid. Impedantsi juhtimine ja suure kihtide arvu võimalused säilitavad signaali terviklikkuse kõrgetel sagedustel.

Tarbeelektroonika ja asjade internet: Kantavad seadmed, nutikodu seadmed, juhtmevabad moodulid. Täpne paigutus ja kiire pöördumine toetavad kiireid tootearendustsükleid.

Kuidas „võtmed kätte” kokkupanek teie tootmist lihtsustab?

Selle asemel, et hallata killustatud tarneahelat, pakub meie auto- ja mobiiltehnoloogia käivitusvalmis PCB-koost teile ühtse integreeritud töövoo. Siin on, mida see praktikas tähendab:

Eraldi tarnija kvalifikatsiooni pole
Haldame kõiki järgnevaid tarnijaid. Kvalifitseerute Fanwayle üks kord, mitte iga PCB tootja ja komponentide turustaja eraldi.

Komponentide varude hoidmine puudub
Peame komponentide inventuuri. Te ei vaja prototüüpide või tootmise jaoks laopinda ega turvavarusse seotud kapitali.

Ei pea otsima mitut olekuvärskendust
Teie projektijuht pakub konsolideeritud eduaruandeid. Üks olekukõne hõlmab kõike: trükkplaatide valmistamist, komponentide tarnimist, kokkupanekut, testimist ja tarnimist.

Ei mingit koordineerivat tagastamist ega ümbertöötamist
Probleemi ilmnemisel käsitleme seda lõpuni. Pole vaja kindlaks teha, kas probleemi põhjustas PCB tarnija, komponentide tarnija või koosteliin – lahendus kuulub meile.

Küsimused ja vastused

K: Milliseid faile on vaja käivitusvalmis projekti käivitamiseks?
V: Teil on vaja Gerberi faile (või CAD-andmeid), täielikku BOM-i koos tootja osanumbrite ja kogustega ning vali-ja-koha koordinaatide faili. Koostejoonised ja katsespetsifikatsioonid on valikulised, kuid soovitatavad.

K: Kui kaua võtab võtmed kätte kokkupanek?
V: Standardkomponentidega prototüübid tarnitakse 24 tunni jooksul. Mahuliste tellimuste tellimine võtab tavaliselt 10–20 tööpäeva, olenevalt komponentide teostusaegadest ja plaadi keerukusest. Saadaval on kiirvalikud.

K: Kas hankite komponente ainult volitatud kanalitest?
V: Jah. Ostame ainult volitatud edasimüüjatelt (Mouser, DigiKey, Arrow jne) ja frantsiisi vahendajatelt. Kõik komponendid on jälgitavad originaaltootjatelt. Halli turu ega võltsitud osi vastu ei võeta.

K: Mis juhtub, kui komponent on vananenud või selle teostusaeg on pikk?
V: BOM-i ülevaatuse ajal märgistame vananenud või pika tööajaga komponendid ja soovitame alternatiive. Teeme teiega koostööd, et kinnitada asendused enne hankimise algust, nii et tootmine ei viibiks.

K: Milliseid katseid teete?
V: Testimine hõlmab AOI-d, BGA-de röntgenülevaatust, vooluringi testimist, funktsionaalset testimist ja sissepõlemist. Katseplaan on kohandatud teie disaininõuetele. Me ei rakenda kõigile sobivat testistrateegiat.

K: Kas on olemas minimaalne tellimuse kogus?
V: Ei. Prototüüpide jaoks võtame vastu tellimusi alates 1 tk. Mahulised tellimused ulatuvad väikestest partiidest kuni suuremahuliste tootmistsükliteni.

Kas olete valmis oma PCB-de tootmist lihtsustama? Saatke oma Gerberi failid ja BOM meie insenerimeeskonnale. Pakume põhjaliku hinnapakkumise ja DFM-i ülevaate 24 tunni jooksul.
