Mis on FR4 PCB ja miks on see elektroonikas oluline?

See artikkel selgitab FR4 PCB tähendust, selle omadusi, tootmisprotsesse, eeliseid, piiranguid, reaalseid rakendusi ja võrdlusi alternatiivsete PCB materjalidega. See annab praktilisi teadmisi inseneridele, harrastajatele, ostjatele ja tehnoloogiahuvilistele. Samuti leiate üksikasjaliku KKK jaotise, mis vastab FR4 PCB-dega seotud levinud küsimustele.

📑 Sisukord

• Mis on FR4 PCB?
• Kuidas FR4 PCB tehakse?
• Miks valida PCBde jaoks FR4 materjal?
• Millised FR4 omadused on kõige olulisemad?
• Mis on tavalised FR4 PCB rakendused?
• Kuidas FR4 võrrelda teiste PCB materjalidega?
• Korduma kippuvad küsimused

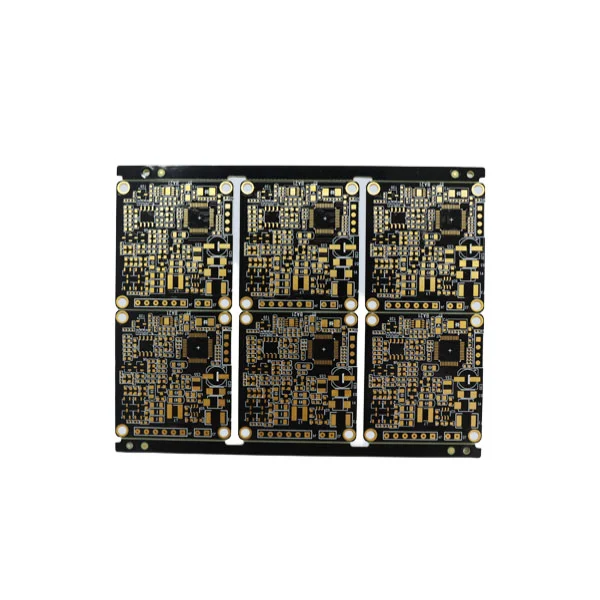

❓ Mis on FR4 PCB?

AnFR4 PCBviitab trükkplaadile, mis kasutabFR4alusmaterjalina. FR4 tähistab "Flame Retardant 4", mis on klaaskiuga tugevdatud epoksülaminaatmaterjalile omistatud klassitähis. See on de facto standardne substraat, mida kasutatakse enamikus elektroonikaseadmetes tänu oma tugevale mehaanilisele tugevusele, suurepärasele elektriisolatsioonile ja võimele töötada laias temperatuurivahemikus.

Termin "PCB" tähendab platvormi, mis ühendab elektroonikakomponente söövitatud vaskahelate ja plaaditud läbivate aukude kaudu. Koos FR4-ga moodustab see vastupidava ja töökindla plaadi, mis sobib kõigega alates odavast olmeelektroonikast kuni tööstuslike juhtimissüsteemideni.

❓ Kuidas tehakse FR4 PCB-d?

FR4 PCB valmistamine hõlmab mitmeid täpseid samme, et tagada järjepidevus ja kvaliteet. Põhielementide hulka kuuluvad vaskfoolium, FR4 laminaatlehed ja rida protsesse, mis muudavad tooraine funktsionaalseteks trükkplaatideks.

📍 Samm-sammuline tootmisprotsess

1. Materjali ettevalmistamine:FR4 laminaatlehed lõigatakse mõõtu ja puhastatakse.
2. Vase lamineerimine:Vasekihid seotakse FR4 südamikuga kuumuse ja rõhu all.
3. Fotograveerimine:Vasejälgede määratlemiseks rakendatakse valgustundlikku maski, mis eksponeeritakse UV-valgusega.
4. Söövitus:Soovimatu vask eemaldatakse keemiliste söövitusvahenditega, jättes vooluringi täpsed mustrid.
5. Puurimine:CNC-masinad puurivad auke läbiviikude ja komponentide juhtmete jaoks.
6. Plaatimine:Aukude seinad on kaetud vasega kihtide elektriliseks ühendamiseks.
7. Jootemask ja siiditrükk:Kantakse kaitsekatteid ja identifitseerimismärke.
8. Testimine ja ülevaatus:Valmis plaadid läbivad elektrilise testimise, et tuvastada vigu ja tagada jõudlus.

❓ Miks valida PCBde jaoks FR4 materjal?

FR4 materjali valimine PCB valmistamiseks pakub mitmeid eeliseid, mis muudavad selle ideaalseks paljude rakenduste jaoks. Selle tasakaalustatud jõudlus, kulutõhusus ja mitmekülgsus aitavad kaasa selle laialdasele kasutuselevõtule.

🤔 FR4 peamised eelised

• Kõrge tugevus:Suurepärane mehaaniline stabiilsus staatiliste ja dünaamiliste koormuste korral.
• Hea isolatsioon:Madal dielektriline konstant ja kadude tangent vähendavad signaali moonutusi.
• Leegiaeglustav:Vastab ohutusstandarditele tänu isekustuvatele omadustele.
• Temperatuuritaluvus:Toimib hästi laias temperatuurivahemikus (tavaliselt kuni ~130°C).
• Kulutõhusus:Konkurentsivõimeline hind võrreldes täiustatud komposiitmaterjalidega.

❓ Millised FR4 omadused on PCBde projekteerimisel kõige olulisemad?

PCB projekteerimiseks materjali valimisel hindavad insenerid mitmeid peamisi omadusi, mis mõjutavad jõudlust ja töökindlust. FR4-l on paljude kriteeriumide puhul soodsad omadused.

❓ Mis on tavalised FR4 PCB rakendused?

FR4 PCB-d on nende mitmekülgsuse ja töökindluse tõttu kõikjal levinud. Allpool on ülevaade rakendustest, kus FR4 toimib erakordselt hästi.

🌍 Tüüpilised kasutusjuhud

• Tarbeelektroonika:Nutitelefonid, tahvelarvutid, kodutehnika.
• Tööstuslik kontroll:PLC-d, liikumiskontrollerid, toiteallikad.
• Autoelektroonika:Armatuurlauad, andurid, teabe- ja meelelahutussüsteemid.
• Sideseadmed:Ruuterid, RF-moodulid, võrguseadmed.
• Meditsiiniseadmed:Diagnostikamasinad, seadmete kontrollerid.

❓ Kuidas on FR4 võrreldav teiste PCB materjalidega?

Insenerid valivad sageli FR4 ja alternatiivsete materjalide, nagu polüimiid, Rogers või metallsüdamiku substraadid, vahel. Iga materjal pakub ainulaadseid eeliseid, mis sobivad konkreetsetele vajadustele.

❓ Korduma kippuvad küsimused (KKK)

K:Mida "FR4" PCB-s tähendab?

V:FR4 tähistab "Flame Retardant 4", mis tähistab klaasiga tugevdatud epoksiidlaminaati, mis on tulekindel ja tagab PCBde struktuurse tugevuse.

K:Miks kasutatakse FR4 nii laialdaselt PCB-tööstuses?

V:FR4 ühendab endas mehaanilise tugevuse, elektriisolatsiooni, soojustakistuse ja kulutõhususe, muutes selle sobivaks paljude elektrooniliste rakenduste jaoks.

K:Kas FR4 saab kasutada kõrgsageduslikes RF-rakendustes?

V:Kuigi FR4 kasutatakse madalama sagedusega ahelates, vajavad kõrgsageduslikud raadiosageduslikud ahelad sageli materjale, nagu Rogers, millel on parema signaali terviklikkuse tagamiseks väiksemad dielektrilised kaod.

K:Kuidas mõjutab niiskus FR4 PCB-sid?

V:FR4-l on hea niiskuskindlus, kuid pikaajaline kokkupuude kõrge niiskusega võib siiski jõudlust mõjutada. Kaitsekatted ja konformsed kihid aitavad seda leevendada.

K:Kas FR4 sobib autoelektroonika jaoks?

V:Jah, FR4 kasutatakse autoelektroonikas laialdaselt selle termilise stabiilsuse ja vastupidavuse tõttu, kuigi ekstreemsete keskkondade jaoks võib valida ka konkreetseid kõrge temperatuuriga variante.

📌 Viimased mõtted

ArusaamineFR4 PCBon oluline kõigile, kes töötavad elektroonilise disaini ja tootmisega või õpivad seda. Selle tasakaalustatud omadused muudavad selle lugematute seadmete selgrooks kogu maailmas. Olenemata sellest, kas hindate materjale uue projekti jaoks või valite tarnijat, on FR4 endiselt usaldusväärne valik.
