Mis on pinnale paigaldatav PCB-koost ja miks see on oluline?

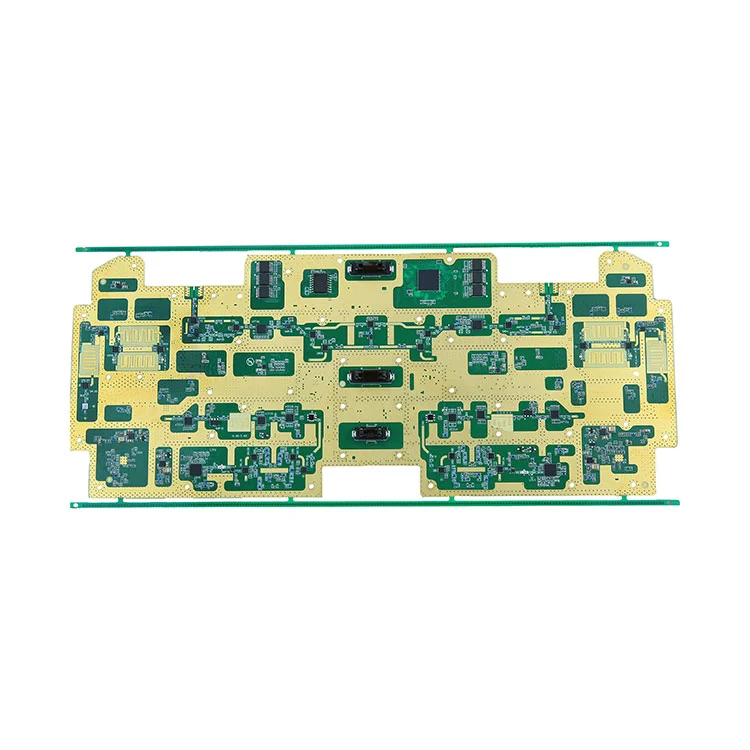

Mis on pinnale paigaldatav PCB-koost?

Pinnale paigaldatav PCB-koost viitab elektroonilisele montaažiprotsessile, kus komponendid paigaldatakse otse trükkplaadi (PCB) pinnale, selle asemel, et neid aukude kaudu sisestada. See protsess põhineb Surface Mount Technology (SMT) ja Surface Mount Devices (SMD) seadmetel, mis võimaldavad suuremat komponentide tihedust ja väiksemaid tootmiskulusid. SMT on muutunud elektroonikatööstuses üldlevinud oma tõhususe, mastaapsuse ja jõudluse eeliste tõttu.

Mille poolest erineb pindpaigalduse tehnoloogia läbiva augu tehnoloogiast?

Peamine kontrast Surface Mount Technology (SMT) ja Through-Hole Technology (THT) vahel seisneb selles, kuidas elektrilised komponendid kinnitatakse PCB-le:

Miks kasutada pindpaigaldatud PCB-koostu?

• Suurem komponentide tihedus:SMT võimaldab väiksematel plaatidel rohkem osi.
• Vähendatud tootmiskulud:Automatiseerimine vähendab tööjõukulusid ja korratavusvigu.
• Täiustatud elektriline jõudlus:SMT vähendab juhtme pikkust, parandades signaali kvaliteeti.
• Kiiremad tootmistsüklid:Automaatsed korjamis- ja kohastamis- ja ümbervoolamisprotsessid kiirendavad tootmist.
• Disaini paindlikkus:Mõlemad plaadipinnad on asustatud.

Milliseid komponente kasutatakse pindpaigaldusega PCB-koostutes tavaliselt?

SMT sisaldab paljusid komponenditüüpe. Siin on kõige levinumad:

Millised on pindpaigalduse põhiprotsessietapid?

1. Trafaretttrükk:Jootepasta kantakse PCB-padjadele šablooni abil.
2. Vali ja aseta:Masinad asetavad SMD-d täpselt jootepastale.
3. Reflow jootmine:PCB läbib tagasivooluahju, et sulatada jootepasta.
4. Ülevaatus ja kvaliteedikontroll:AOI, röntgeni- ja optilised kontrollid kontrollivad montaaži täpsust.
5. Lõplik testimine:Funktsionaalsed testid kinnitavad jõudlust.

Kuidas tulla toime ühiste assamblee väljakutsetega?

SMT kokkupanek võib seista silmitsi mitmete väljakutsetega, nagu hauakivide paigaldamine, jootmissild ja avatud vooluringid. Parimad tavad hõlmavad järgmist:

• PCB paigutuse optimeerimine:Õige padjakujundus ja vahekaugus jooteprobleemide vähendamiseks.
• Tune Reflow profiil:Kohandatud temperatuuriprofiilid ühtlaste jooteühenduste jaoks.
• Kasutage kvaliteetseid materjale:Usaldusväärne jootepasta ja komponendid parandavad konsistentsi.
• Tehke tugevat kvaliteedikontrolli:Kasutage defektide varaseks tuvastamiseks AOI-d, röntgenikiirgust ja IKT-d.

Milliseid materjale on SMT jaoks vaja?

Kuidas tagada pindpaigalduse kvaliteet ja töökindlus?

Kvaliteetne pindpaigaldus nõuab ranget testimist ja valideerimist. Peamised meetodid hõlmavad järgmist:

• Automatiseeritud optiline kontroll (AOI):Tuvastab puuduvad komponendid, polaarsus ja jooteprobleemid.
• Röntgenülevaatus:Paljastab peidetud jooteühenduse defektid.
• Ringisisene testimine (ICT):Testib elektrilist jõudlust komponentide tasemel.
• Funktsionaalne testimine:Kontrollib kogu vooluahela käitumist reaalsetes tingimustes.

Kombineeritud kvaliteedikontroll tagab, et PCB-d vastavad kaasaegses elektroonikas oodatavatele jõudlus- ja töökindlusstandarditele.

Millised on tulevased suundumused pindpaigaldatud PCB-koostu osas?

SMT tulevikku kujundavad mitmed peamised suundumused:

• Miniaturiseerimine:Väiksemad vormitegurid ja mikro-SMD komponendid.
• Täiustatud automatiseerimine:Tehisintellektiga juhitud vali ja aseta ning protsesside reaalajas tagasiside.
• 3D prinditud elektroonika:Lisandite tootmine integreerub SMT-ga.
• Nutikas ülevaatus:Masinõpe parandab defektide tuvastamist.

Need suundumused tagavad, et Surface Mount PCB Assembly areneb edasi, parandades jõudlust ja vähendades tootmistsükleid.

Korduma kippuvad küsimused

Mis on pinnale paigaldatav PCB-koost?

Pinnakinnitusega PCB-koost viitab elektrooniliste komponentide paigaldamisele otse PCB pinnale, kasutades SMT protsesse. Tõhususe ja miniatuursuse eeliste tõttu asendab see enamiku moodsate elektroonikaseadmete traditsioonilise läbiva avaga montaaži.

Kuidas Surface Mount Technology jõudlust parandab?

SMT parandab jõudlust, vähendades juhtme pikkust, mis vähendab induktiivsust ja takistust. See suurendab signaali terviklikkust ja võimaldab plaatidel töötada kõrgematel sagedustel väiksema müraga.

Millised tööstusharud saavad pindmontaažist kõige rohkem kasu?

Sellised tööstusharud nagu olmeelektroonika, autotööstus, meditsiiniseadmed, kosmosetööstus ja telekommunikatsioon sõltuvad suurel määral SMT-st, kuna on vaja kompaktseid, töökindlaid ja suure jõudlusega elektroonikasõlmesid.

Millised väljakutsed tekivad pindmontaažis?

Väljakutsed hõlmavad väga väikeste komponentide haldamist, jootepasta täpse pealekandmise tagamist ja defektide, näiteks hauakivide või jootesildade vältimist. Nende probleemide leevendamiseks on vaja täiustatud protsesside juhtimis- ja kontrollisüsteeme.

Miks on kvaliteedikontroll SMT-s ülioluline?

Kvaliteedikontroll tagab valmistoodete töökindluse ja funktsionaalsuse. Suure tihedusega komponentide ja automatiseeritud montaaži korral võivad defektid kiiresti põhjustada rikkeid põllul. Protsessid nagu AOI ja röntgenülevaatus tuvastavad probleemid enne lõplikku testimist.
