AnSMT šabloonon kaasaegse elektroonikatööstuse üks kriitilisemaid, kuid sageli alahinnatud komponente. See määrab otseselt jootepasta sadestamise täpsuse, komponentide joonduse ja PCB koostu üldise saagise. See põhjalik juhend uurib, mis on SMT šabloon, kuidas see töötab, millised on erinevad tüübid ja saadaolevad materjalid ning miks see mängib otsustavat rolli kõrge töökindlusega pindpaigaldustehnoloogia (SMT) tootmise saavutamisel.

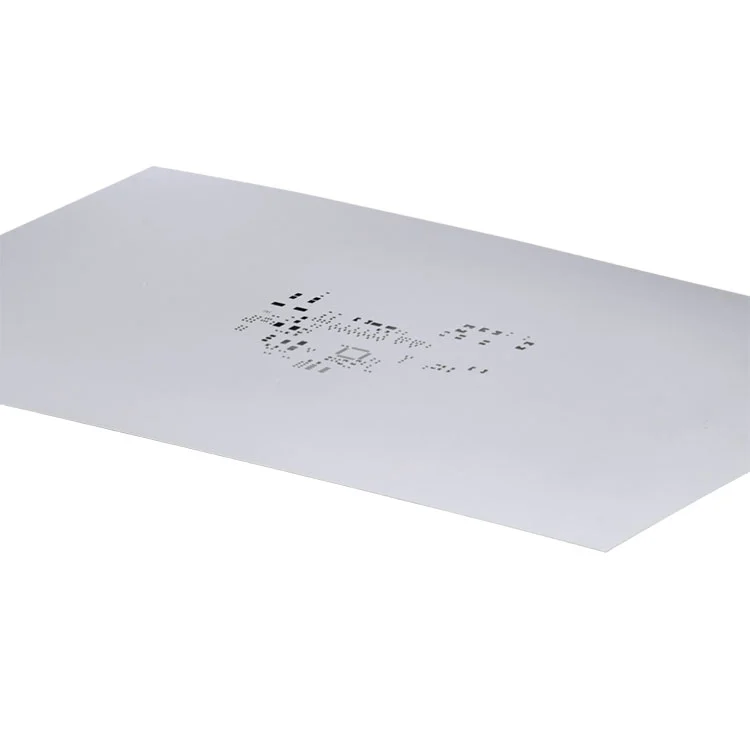

SMT šabloon on täppistöödeldud metallleht, mida kasutatakse pindpaigaldustehnoloogia koostu jootepasta printimise etapis. See sisaldab laseriga lõigatud avasid, mis vastavad täpselt trükkplaadi (PCB) jootepadjadele. Tootmise ajal kantakse trafarettpinnale jootepasta, mis võimaldab kontrollitud koguses pasta läbida iga ava ja sadestuda PCB padjadele.
Selle protsessi täpsus mõjutab otseselt jootekoha terviklikkust, komponentide paigutuse täpsust ja toote pikaajalist töökindlust. Tootjatele naguShenzhen Fanway Technology Co., Ltd, SMT šabloonid ei ole tarbekaubad, vaid täppistööriistad, mis määravad protsessi stabiilsuse.
Jootepasta printimisprotsess põhjustab rohkem kui 60% SMT defektidest, kui seda ei kontrollita korralikult. Optimeeritud SMT šabloon tagab:
Ilma hästi läbimõeldud SMT šabloonita ei suuda isegi kõige arenenumad korjamis- ja asetamismasinad printimise ebatäpsusi kompenseerida.
SMT šabloonid klassifitseeritakse struktuuri, paigaldusmeetodi ja rakenduse stsenaariumi alusel. Kõige tavalisemate kategooriate hulka kuuluvad:
Materjali valik mõjutab otseselt šablooni eluiga, printimise konsistentsi ja puhastamise tõhusust. Enim kasutatav materjal on roostevaba teras selle vastupidavuse ja pinna sileduse tõttu.
| Materjal | Eelised | Tüüpiline kasutusjuht |
|---|---|---|
| Roostevaba teras | Kõrge vastupidavus, siledad avaga seinad | Masstootmine |
| Nikkel | Suurepärane vabastamise jõudlus | Peene sammuga komponendid |
| Messing | Madalam kulu | Lühiajaline kasutamine |
Trafarettide disain on tasakaal jootetugevuse reguleerimise ja pasta vabastamise tõhususe vahel. Peamised disainitegurid hõlmavad järgmist:
Arenenud tootjatele meeldibShenzhen Fanway Technology Co., Ltdjärgige IPC juhiseid, et tagada optimaalne pasta ülekande efektiivsus ja protsesside pikaajaline korratavus.
| Trafareti tüüp | Täpsus | Maksumus | Soovitatav maht |
|---|---|---|---|
| Raamitud | Väga kõrge | Keskmine | Suuremahuline tootmine |
| Raamita | Kõrge | Madal | Keskmise mahuga tootmine |
| Prototüüp | Keskmine | Väga madal | Väikesemahuline testimine |
SMT šabloone kasutatakse laialdaselt erinevates tööstusharudes, sealhulgas olmeelektroonikas, autoelektroonikas, meditsiiniseadmetes, tööstuslikes juhtimissüsteemides ja telekommunikatsioonis. Kõik rakendused, mis nõuavad täpset jootepasta sadestamist, toetuvad korralikult konstrueeritud SMT šabloonile.
EEAT vaatenurgast näitavad SMT šabloonid:
Milleks SMT šablooni kasutatakse?
SMT šablooni kasutatakse jootepasta täpseks kandmiseks PCB-padjadele enne komponentide paigaldamist, tagades usaldusväärsed jooteühendused.
Miks on SMT šablooni paksus oluline?
Trafareti paksus reguleerib joote mahtu; vale paksus võib põhjustada ebapiisavat joote- või sillavigu.
Milline SMT šablooni tüüp sobib masstootmiseks kõige paremini?
Raamitud SMT šabloonid sobivad oma stabiilsuse ja korratavuse tõttu kõige paremini masstootmiseks.
Kui sageli tuleks SMT šablooni vahetada?
Asendamine sõltub kasutusest, puhastussagedusest ja materjali kvaliteedist, kuid kvaliteetsed šabloonid võivad kesta kümneid tuhandeid tsükleid.
Millised standardid juhivad SMT šablooni kujundamist?
IPC-7525 ja IPC-A-610 on laialdaselt tunnustatud standardid, mis juhivad šabloonide kujundamist ja jootepasta kasutamist.
Kui otsite ülitäpseid SMT Stencil lahendusi, mida toetavad tootmisalased teadmised ja range kvaliteedikontroll,Shenzhen Fanway Technology Co., Ltd on valmis teie tootmiseesmärke toetama.Võtke ühendustmeietäna, et arutada, kuidas meie SMT Stencili lahendused võivad parandada teie montaaži tootlikkust ja pikaajalist töökindlust.
