Trükitud vooluahelad(PCB -d) on tänapäeva elektroonika vaikne selgroog. Kas nutitelefonis, autotööstuse juhtimissüsteemis, meditsiini skanner või kosmose navigeerimismoodulis pakuvad PCB -d füüsilist ja elektrilist vundamenti, mis ühendab kõiki komponente. Nende töö mõistmine algab tehnoloogiasse viidud nihke äratundmisega. Enne PCB-sid tehti juhtmestik käsitsi punktist punktiga ühendustega. See meetod ei olnud mitte ainult vigade suhtes, vaid ka piiratud mastaapsus. PCB -d lahendasid need probleemid, pakkudes standardiseeritud ja kihilisi struktuure, mis tagavad kompaktse disaini, töökindluse ja masstootmise tõhususe.
Niisiis, kuidas nad täpselt töötavad? Nende keskmes on PCB -d kolm peamist eesmärki:
Mehaaniline tugi- Komponentide paigaldamine.
Elektriühendused- juhtivate radade pakkumine praeguseks vooluks.
Signaali terviklikkus- tagades, et elektroonilised signaalid liiguvad minimaalse kaotuse või häiretega.

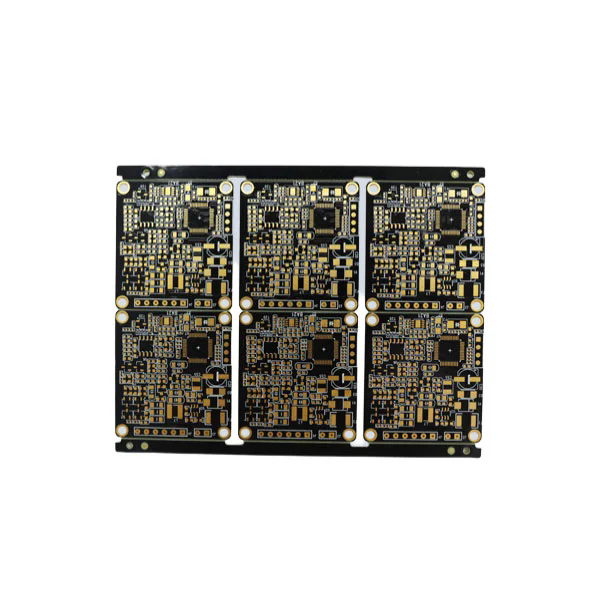

Konstruktsioon hõlmabsubstraadid, tavaliselt FR4 klaaskiust või muud materjalid, mis toimivad isoleeriva kihina. Lisaks lamineeritakse vaskfooliumid, söövitatakse radadesse ja plaaditakse kaitsvate viimistlustega. Lõpptulemus on hoolikalt kujundatud laud, kus saab paigaldada takistid, kondensaatorid, mikrokiibid ja pistikud.
PCB-d saab sõltuvalt disaini keerukusest olla ühepoolsed, kahepoolsed või mitmekihilised. Mitmekihilised PCB -d - mis ulatuvad enam kui 40 kihtini - on olulised täiustatud andmetöötluse ja telekommunikatsiooniseadmete jaoks, kus signaalide marsruutimistihedus on kriitiline. Nad sisaldavadvia(vertikaalsed ühendused), mis võimaldavad signaalidel läbida erinevaid kihte, säilitades samal ajal jõudluse terviklikkuse.
Kuumuse haldamine on PCB -de veel üks oluline roll. Projekteerides termilisi VIA -sid, jahutusvalamuid või spetsiaalseid vaskvalasid, tagavad tootjad, et tundlikud komponendid jäävad ohutute töötemperatuuride piires. Ilma selliste kavandamise kaalutlusteta suureneb süsteemi rikke oht märkimisväärselt.
Tööstusharud sõltuvad erinevat tüüpi PCB -dest, mis on kohandatud konkreetsetele rakendustele. Mõistmine, kuidas need variatsioonid funktsiooni annavad, annab ülevaate sellest, miks PCB -d on globaalses elektroonikatootmises hädavajalikud.
Ühepoolsed PCB-d: Need on lihtsaim tüüp, vaskrajad on ainult tahvli ühel küljel. Need on kulutõhusad ja kasutatakse laialdaselt kalkulaatorites, raadiodes ja lihtsas tarbeelektroonikas.
Kahepoolsed PCB-d: Mõlemal küljel on vaseradadega, võimaldavad need keerukamad vooluahela kujundused. Komponente saab paigaldada mõlemale poole, suurendades tihedust.
Mitmekihilised PCB -d: Koosnedes kolme või enam juhtivat vaske kihti, käsitlevad need tahvlid väga keerukaid rakendusi. Nutitelefonid, arenenud meditsiiniseadmed ja kosmoseelektroonika toetuvad sageli nendele.
Jäigad PCB -d: Tahketele substraatidele ehitatud need pakuvad stabiilsust ja vastupidavust, muutes need enamikus elektroonilistes seadmetes.
Paindlikud PCB -d: Konstrueeritud painutatavate materjalide, näiteks polüimiidi abil, saavad need keerutada ja voldida, mis sobib ideaalselt kantavateks ja kompaktseteks elektroonikaks.
Jäigad-flex PCB-d: Hübriid, mis ühendab jäika ja paindlikud alad, pakkudes samaaegselt struktuurilist stabiilsust ja disaini paindlikkust.
Kõrgsageduslikud PCB-d: Valmistatud spetsialiseeritud materjalidega, tagavad need signaali täpsuse selliste rakenduste jaoks nagu telekommunikatsioon ja radarisüsteemid.
Professionaalsete tooteparameetrite esiletõstmiseks on siin kokkuvõtlik tabel:
| Parameeter | Tüüpiline vahemik/spetsifikatsioon | Rakenduse näide |
|---|---|---|
| Alusmaterjal | FR4, polüimiid, CEM-1, Rogers | Tarbeelektroonika, autotööstus, raadiosageduslikud seadmed |
| Vase paksus | 0,5 oz - 6 oz | Elektritahvlid, tööstuslik kontroll |
| Kihtide arv | 1 - 40+ | Mänguasjadest superarvutiteni |
| Pinnaviimistlus | Hasl, Enig, OSP, keelekümblushõbe, keelekümbluspind | Parandab jootlikkust, korrosioonikindlust |
| Minimaalne jälje laius/vahekaugus | 2–4 miljonit (võimalikult 2 miljonit disainilahendusi) | Suure tihedusega ühenduse (HDI) seadmed |
| Töötemperatuur | -55 ° C kuni +150 ° C (spetsiaalsed kujundused kuni 200 ° C +) | Lennundus, sõjaline, tööstuslik kontroll |
| Dielektriline konstant (DK) | 2,2 - 4,5 sõltuvalt materjalist | Kõrgsageduslike signaalide edastamine |
| Soojusjuhtivus | 0,25 - 2,0 W/MK (sõltuvalt substraadist) | Kuumatundlikud vooluringid |
Need parameetrid dikteerivad iga PCB jõudlust, vastupidavust ja töökindlust. Tootjad valivad hoolikalt spetsifikatsioonid, mis põhinevad lõpptarbimise nõuetel. Näiteks nõuab autotööstus ECU PCB suuremat soojustakistust ja vibratsioonitaluvust võrreldes lihtsa leibkonna LED -valgustuslauaga.
Trükitud vooluahela töökindlus ei sõltu mitte ainult disainist, vaid ka täpsetest tootmisprotsessidest. Kvaliteetne PCB nõuab ranget järgimist sellistest rahvusvahelistest standarditest nagu IPC-A-600 (trükitud tahvlite vastuvõetatavus). Protsess hõlmab tavaliselt järgmisi samme:
Disain ja paigutus- Insenerid loovad skeemi ja tõlgivad selle Gerberi failideks, mis dikteerivad vaseharjumusi, puuri auke ja jootemaske.
Substraadi ettevalmistamine- FR4 või valitud materjal lõigatakse ja lamineeritakse vaskfooliumiga.
Pildi ülekandmine ja söövitus- Ahelamustrid on trükitud ja soovimatu vask söövitatakse ära, jättes juhtivad rajad.
Puurimine ja plaadistamine- VIA -de ja komponentide juhtmete jaoks puuritakse augud, seejärel plaaditakse juhtivuse tagamiseks.
Jootemaski rakendus- Kantsetakse kaitsev polümeerkiht, isoleerivad jäljed ja vältides joodise silda.
Pinnaviimistlus- Hasl (kuumaõhu jootmise tasandamine), ENIG (ElectroLess Nickel Summarsion Gold) või muid viimistlusi rakendatakse jootmise parandamiseks.
Silks -screen -printimine- Lisatud on võrdlusmärgistus, logod ja sildid.
Elektrilised testimine-Lendav sond või kinnituspõhine testimine tagab, et kõik ühendused on kehtivad ja puuduvad lühikesed püksid ega avatud vooluahelad.
Lõppkontroll ja pakend- Tahvleid kontrollitakse, mõõdetakse ja pakendatakse vastavalt kliendi nõuetele.
Usaldusväärsust tugevdavad veelgi sellised tehnikad nagu:
TakistuskontrollKiire digitaalsete vooluahelate jaoks.
Termilised reljeefpadjadjootmise optimeerimiseks.
Mikroviatehnoloogiakompaktsete HDI PCB -de jaoks.
Konformaalsed kattedniiskuse ja tolmutakistuse tagamiseks.
Rakendavad ka globaalsed tootjadkvaliteedijuhtimissüsteemidnagu ISO 9001, ISO/TS 16949 (Automotive) ja AS9100 (Aerospace). Need tagavad järjepideva tulemuslikkuse ja nõudlike tööstuste järgimise.
PCB -de tulevik areneb jätkuvalt kiirete tehnoloogiliste suundumustega. Tekkivad rakendused aastal5G, AI-juhitud seadmed, elektrisõidukid ja IoTNõudke tahvlid, mis on õhemad, kiiremad ja vastupidavamad. Uuenduste hulka kuulub:
HDI (suure tihedusega ühendus) PCB-d: Väiksemates ruumides rohkem komponentide lubamine, nutitelefonide ja kantava tehnoloogia võimaldamine.
Manustatud komponendid: Passiivsete ja aktiivsete komponentide integreerimine otse PCB -kihtides ruumi kokkuhoiu saamiseks.
Metallist südamiku PCB -d: Alumiiniumi või vaskbaaside kasutamine soojuse suurendamiseks LED -valgustuse ja toiteelektroonikas.
Biolagunevad substraadid: Jätkusuutlikkuse probleemidele reageerides pälvib tähelepanu keskkonnasõbralikud PCB-d.
3D-trükitud PCB-d: Paindliku prototüüpimise ja kohandatud geomeetriate pakkumine.
Kuna tööstused nõuavad kõrgemaid sagedusi, kiiremat kiirust ja paremat energiatõhusust, kohaneb PCB -tehnoloogia jätkuvalt. Näiteks autotööstusele elektroonika nõuab üha enam tahvleid, mis on võimelised taluma suurt vibratsiooni, laia temperatuurivahemikku ja elektromagnetilist häiret. Meditsiiniseadmed tuginevad miniatuursetele PCB-dele, mis säilitavad elupäästvates seadmetes kõrge usaldusväärsuse. Telekommunikatsiooniettevõtted investeerivad kõrgsageduslike PCB-desse, et tagada 5G baasjaamades minimaalne signaali kadu.
Nende uuenduste mõju on sügav: parem ühenduvus, turvalisem transport, arenenud tervishoid ja tõhusam energiatarbimine. Sisuliselt mõjutab trükitud vooluahelate areng otseselt globaalse tehnoloogia infrastruktuuri tulevikku.
Q1: kui kaua trükitud vooluahela laud kestab?
Kvaliteetne PCB võib kesta 10–20 aastat sõltuvalt kasutamistingimustest, materjali valimisest ja soojusjuhtimisest. Tööstus- ja kosmoseklassi PCB-d, mis on kujundatud rangemate spetsifikatsioonidega, võivad korraliku hoolduse korral veelgi kauem kesta.
Q2: Kuidas valida oma rakenduse jaoks õige PCB?
Õige PCB valimine hõlmab töökeskkonna, energiavajaduste, signaali kiiruse ja füüsiliste disainipiirangute hindamist. Näiteks on paindlikud PCB-d ideaalsed kantavate seadmete jaoks, samas kui mitmekihilised jäigad tahvlid on paremad kiirete andmetöötlussüsteemide jaoks. Kogenud tootjaga nõustamine tagab optimaalse materjali ja disainivaliku.
Trükitud vooluahelad on tänapäevase tehnoloogia varjatud jõud, tagades, et seadmed jäävad funktsionaalseks, usaldusväärseks ja tõhusaks. Alates tarbija vidinate põhilistest ühekihilistest disainilahendustest kuni kosmose- ja meditsiiniseadmete keerukate mitmekihiliste struktuurideni arenevad ja kohanevad PCB-d uute väljakutsetega.
JuuresFännitee, ühendame kõrgtehnoloogia, ranged kvaliteedistandardid ja tööstuse teadmised, et pakkuda PCB -sid, mis vastavad erinevatele ülemaailmsetele nõudmistele. Kui otsite usaldusväärset partnerit oma elektroonikatootmise vajaduste toetamiseks,Võtke meiega ühendusttäna ja avastage, kuidas saaksime teie innovatsiooni jõuda.
