Mis on PCBA konformaalne kate?

1.Mis on PCBA konformaalne katmine?

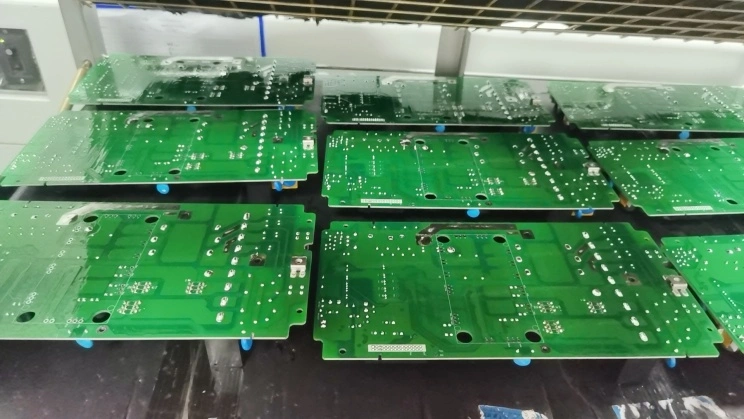

PCBA konformaalne kate on spetsiaalne kaitsekiht, mida rakendatakseTrükitud vooluahelate komplektid(PCBAS). See kaitseb elektroonilisi sõlme karmi keskkonna kokkupuute eest, säilitades samal ajal termilise stabiilsuse äärmuslikel temperatuuridel. Kattega kattekiht moodustab läbipaistva elastomeerse kile isolatsiooniomadustega, niiskusekindlus, tolmu leevendamine ja korrosioonikaitse.

2. Konformaalse kattekihtimine

Konformaalne kate on ühekomponendiline kate, mis on formuleeritud suure jõudlusega, vananemiskindlusega isoleerivad polümeerid baasmaterjalina koos leegi aeglustujate ja muude komponentidega. Selle peamised omadused on: madal viskoossus, kiire kuivatamine, veekindlus, korrosioon, hea adhesioon, isolatsioon, vananemisvastane, leegi aeglustumine ja inimkehale kahjutu olemine kasutamise ajal. Pärast kõvenemist moodustab see ilusa välimusega läbipaistva elastse kile, mida saab parandada ja ei häiri vooluahela ümbertegemist.

3. Konformaalse katte tüübid

3.1akrüülvaik (AR)

Akrüülkonformaalsed katted pakuvad head elastsust ja üldist kaitset. Neid märgitakse kõrge dielektrilise tugevuse, hea niiskusekindluse ja kulumiskindluse poolest. Akrüülkatte saab tavaliste lahustite abil kiiresti ja hõlpsalt eemaldada, pole vaja segamist.

3.2poksüvaik (s)

Epoksü konformaalseid katteid iseloomustab kõrge kõvadus, tugev adhesioon ja suurepärane keemiline korrosioonikindlus. Kuid ümbertöötamine on nende kõrge rabeduse ja halva löögikindluse tõttu keeruline.

3.3 Polüuretaanvaik (UR)

Polüuretaankonformaalsed katted pakuvad suurepärast niiskuskindlust, keemilist vastupidavust ja kulumiskindlust. Lahusti takistusena on seda kattekihti väga raske eemaldada. Täielikuks eemaldamiseks on vaja spetsiaalseid lahusteid, pikaajalisi leotusaegu ja ärritumist harjatud või ultraheli vannide abil.

3.4 Silikoonvaik (SR)

Silikoonkonformaalsed katted pakuvad suurepärast kaitset laias temperatuurivahemikus. SR -kattel on hea keemiline vastupidavus, niiskusekindlus ja soolapihustuskindlus ning see on väga painduv. Silikoonkonformaalsed katted ei ole kulumiskindlad, vaid võimaldavad neil vibratsioonipingele vastu seista. Silikoonkatteid kasutatakse tavaliselt kõrghääliku keskkonnas. Täielikuks eemaldamiseks on vaja spetsiaalseid lahusteid, pikaajalisi leotusaegu ja ärritumist harjatud või ultraheli vannide abil.

3.5 Fluoropolümeer (FP)

Fluoropolümeerkatted pakuvad silmapaistvat vastupidavust keemilisele korrosioonile (resistentsed tugevatele hapetele, leelisele ja lahustitele), madala pindpinevuse (veehüldeelne ja õli hüvitav), kuid kõrge hinnaga ja keeruline katteprotsess.

4. konformaalsed katterakendusmeetodid

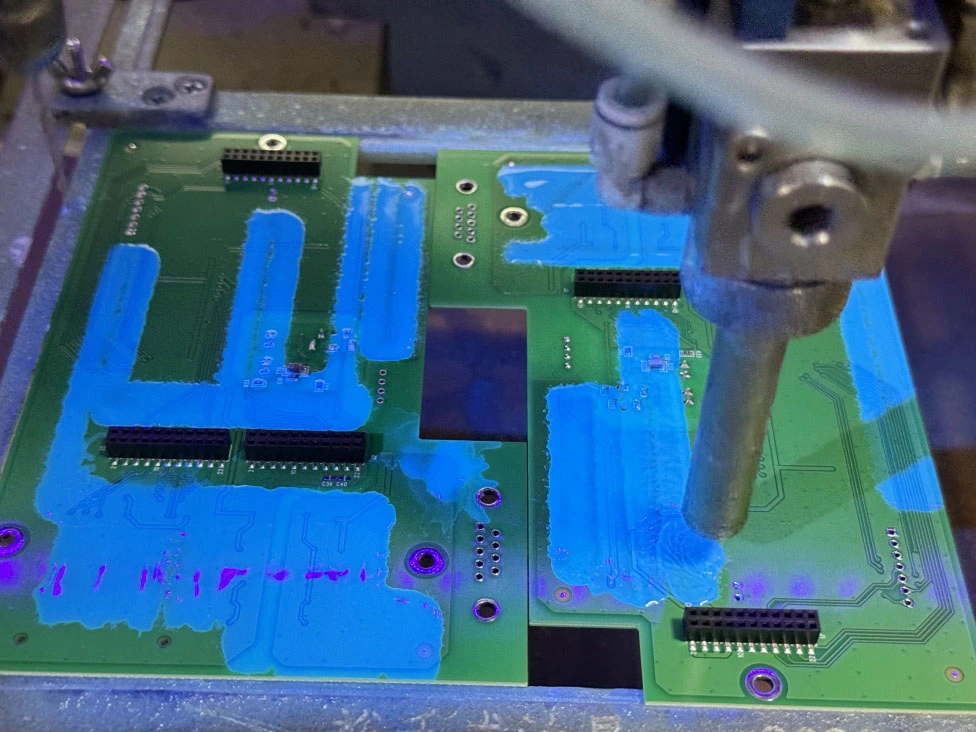

Konformaalset katet saab kanda harjamise, pihustamise ja kastmise kaudu. Peamised rakenduse nõuded:

* Soovitatav paksus on vahemikus 0,1 kuni 0,2 mm;

* Enne kattekihti tuleb pinnad puhastada niiskust ja saasteaineid;

* Teise kihi saab kanda pärast esimest katte kuivamist;

* Toimingud nõuavad lahusti aurustamiseks piisavat ventilatsiooni;

* Operaatorid peavad kandma kaitsemaske.

5.Kuidas valida PCBA projektide jaoks konformaalne kattekiht?

Konformaalse kattevalik tuleks arvestada nelja peamise teguriga:

5.1 Keskkonna töötingimused

5.2 Töötlemisprotsessi ühilduvus

5.3Kosk-efektsus

5.4LUSTATAVUS NÕUD.

Näiteks võib valida olukordades, kus on vaja kiiret kõvenemist, kiiret tüüpi korrosioonivastast värvi. Kuigi mõnes kõrgema keskkonnakaitsevajadusega valdkonnas tuleks valida keskkonnasõbralik katmine madala orgaanilise orgaanilise orgaanilise orgaanilise orgaanilise ühenditega heitkogustega.
