See juhend selgitab Mitmekihiline PCB tehnoloogia – mis see on, kuidas see erineb ühe- ja kahekihilistest PCB-dest, miks see on tänapäevases elektroonikas kriitilise tähtsusega, kuidas tootmine töötab ja parimad disainitavad. Arusaamadega alatesShenzhen Fanway Technology Co., Ltd, see artikkel pakub inseneridele, disaineritele ja hankespetsialistidele praktilisi teadmisi ja KKK-sid.

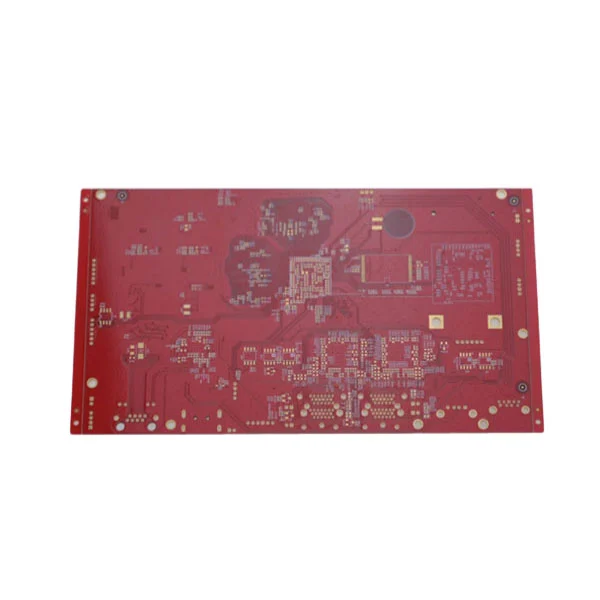

A Mitmekihiline PCB— ehk mitmekihiline trükkplaat — on plaat, mis koosneb kolmest või enamast juhtivast kihist (tavaliselt vasest), mis on eraldatud isolatsioonimaterjaliga ja liimitud omavahel lamineerimisega. Erinevalt ühe- või kahekihilistest PCB-dest võimaldavad mitmekihilised konstruktsioonid suuremat marsruutimistihedust, paremat jõudlust ja keerukamaid elektriühendusi kompaktse jalajälje piires. Ettevõtetele meeldibShenzhen Fanway Technology Co., Ltdon spetsialiseerunud ülimalt töökindlate mitmekihiliste PCBde ehitamisele kõrgtehnoloogilise elektroonika jaoks telekommunikatsiooni-, meditsiiniseadmete- ja kosmosesektoris.
Mitmekihilised PCB-d töötavad alternatiivsete juhtivate vasekihtide virnastamise ja prepreg-/klaaskiudlehtede isoleerimisega. Ristlõikeline disain võimaldab signaalidel liikuda sise- ja väliskihtide vahel läbi kaetud läbivate aukude (PTH) või läbiviikude. Kontrollitud impedants, toitetasandid ja signaali terviklikkuse strateegiad tagavad usaldusväärse töö kõrgetel sagedustel.
| Kihi tüüp | Kirjeldus |
|---|---|
| Signaalikiht | Marsruudab ahelaid ja ühendusi. |
| Jõulennuk | Jaotab võimsust ja maandust; vähendab müra. |
| Tuum | Tugev aluspõhimik annab tugevuse. |
| Prepreg | Isoleeriv liim, mis seob kihte. |
Sisemised kihid pakuvad täiendavat marsruutimist ja kiireid signaaliteid, samas kui välimised kihid toetavad komponentide kokkupanekut. Tänu hoolikale virnastatavale disainile meeldib tootjateleShenzhen Fanway Technology Co., Ltdtagada minimaalne ülekõla ja optimaalne elektriline jõudlus.
Mitmekihilised PCB-d pakuvad lihtsamate plaaditüüpide ees mitmeid eeliseid. Allpool on toodud peamised põhjused, miks insenerid neid eelistavad.
Mitmekihilised PCB-d on hädavajalikud keerukat ja usaldusväärset elektroonikat nõudvates tööstusharudes:
Tootjatele meeldibShenzhen Fanway Technology Co., Ltdtoetada nende sektorite suuremahulist tootmist kontrollitud impedantsi ja rangete tolerantside abil, mis on olulised jõudluskriitiliste rakenduste jaoks.
Eduka mitmekihilise PCB projekteerimine nõuab spetsiaalseid tööriistu, kogenud insenere ning elektriliste ja mehaaniliste piirangute ranget järgimist. Siin on projekteerimisprotsessi põhietapid:
Disainimeeskonnad klShenzhen Fanway Technology Co., Ltdtehke koostööd klientidega, et kinnitada virnastus- ja paigutusstrateegiaid, tagades tootmise edu ja usaldusväärsed lõpptooted.
Mitmekihiliste PCBde ehitamine on suurema täpsuse ja materjalide kasutamise tõttu keerulisem kui ühekihiliste plaatide ehitamine. Tüüpilised väljakutsed hõlmavad järgmist:
Asjatundlikele tootjatele meeldibShenzhen Fanway Technology Co., Ltdrakendage nende riskide maandamiseks rangeid protsessikontrolli ja testimisprotseduure, tagades kõrge saagise ja toote töökindluse.
K: Mida tähendab "mitmekihiline PCB"?
V: Mitmekihiline PCB viitab trükkplaadile, millel on kolm või enam juhtivat vasekihti, mis on eraldatud isolatsioonimaterjalidega. Need kihid on lamineeritud kokku, et luua üks plaat, mis on võimeline käsitlema keerukat signaali marsruutimist täiustatud elektroonikas.
K: Mille poolest erineb mitmekihiline PCB kahekihilisest PCB-st?
V: Kahekihilisel PCB-l on marsruutimiseks ainult kaks vasekihti (ülemine ja alumine), samas kui mitmekihilisel PCB-l on sisemised kihid, mis võimaldavad palju suuremat ühendustihedust, paremat jõudlust ja paremat signaali terviklikkust, muutes selle ideaalseks kiirete rakenduste jaoks.
K: Miks on toite- ja maapinnad mitmekihiliste PCBde puhul olulised?
V: Toite- ja maandustasandid pakuvad madala takistusega võrdluspindu, mis parandavad elektrilist jõudlust, vähendavad müra ja täiustavad EMI juhtimist. Need lennukid aitavad ka võimsust komponentidele ühtlaselt jaotada.
K: Milliseid tüüpilisi materjale kasutatakse mitmekihiliste PCBde valmistamisel?
V: Materjalide hulka kuuluvad juhtivate kihtide jaoks mõeldud vaskfooliumid, isolatsiooniks ja liimimiseks prepreg (vaiguga immutatud klaaskiud) ning mehaanilist tuge pakkuvad südamiku aluspinnad. Õigete materjalide valimine mõjutab selliseid toimivusfaktoreid nagu dielektriline konstant ja termiline stabiilsus.
K: Kas mitmekihilisi PCBsid saab parandada?
V: Mitmekihiliste PCBde parandamine on maetud kihtide ja läbiviikude tõttu keerulisem kui ühekihiliste plaatide parandamine. Väiksemaid pinnaprobleeme saab mõnikord parandada, kuid sügavamad vead võivad olenevalt kahjustusest vajada täiustatud tehnikaid või täielikku asendamist.
K: Kuidas tootjad testivad mitmekihilisi PCBsid?
V: Tootjad kasutavad automaatset optilist kontrolli (AOI), lendavate sondide testimist, röntgenpildistamist ja elektrilise järjepidevuse teste, et tagada iga kihi ja ühenduse vastavus disaininõuetele. Shenzhen Fanway Technology Co., Ltd järgib usaldusväärsete plaatide tarnimiseks rangeid testimisprotokolle.
