Miks on professionaalne PCB assamblee elektroonikatootmise edukuse jaoks kriitiline?

Parimate uudiste pealkirjad: trendikas PCB -koosseis

Jääda kursis viimaste suundumustegaPCB -komplektaitab tootjatel kohaneda ja uuendusi teha. Siin on mõned enim otsitud - uudiste pealkirjade jaoks, mis kajastavad praeguseid tööstuse nõudmisi:

Need pealkirjad rõhutavad tööstuse keskendumist arenevate tehnoloogiate täpsusele, tõhususele, jätkusuutlikkusele ja kohanemisvõimele, mis näitab, et professionaalne PCB -koosseis on palju enamat kui lihtsalt komponentide kokku panemine.

Mis on PCB -komplekt?

PCB -komplekt, mida sageli lühendatakse kui PCBA, on funktsionaalse elektroonilise seadme loomiseks elektrooniliste komponentide paigaldamise protsess. PCB ise on lametahvel, mis on valmistatud mittejuhtivast materjalist, näiteks klaaskiust, mille pinnale on söövitatud juhtivad rajad (jäljed). Need jäljed ühendavad erinevad komponendid, võimaldades elektrivoolu voolata ja võimaldades seadmel oma kavandatud funktsioone täita.

PCB montaažiprotsess järgib palja PCB tootmist (tuntud kui PCB valmistamine) ja hõlmab mitmeid võtmetappe. Nende hulka kuulub joodiste pasta pealekandmine, komponentide paigutamine, jootmine (kas lainete jootmise kaudu või jootmise kaudu), kontroll ja testimine. Iga samm nõuab täpsust ja tähelepanu detailidele, et tagada komponentide korrektne paigutus, kindlalt kinnitatud ja kavandatud toimimine.

Professionaalsed PCB montaažiteenused võimendavad täiustatud seadmeid, nagu automatiseeritud valimine - ja paigutage masinad, joodepastaprinterite ja automatiseeritud optiliste kontrollide (AOI) süsteemid, et saavutada kõrge täpsus ja järjepidevus. See on eriti oluline, kuna elektroonikaseadmed muutuvad üha keerukamaks, väiksemate komponentide ja suurema komponendi tihedusega.

Miks on professionaalne PCB kokkupanek oluline

Täpsuse ja täpsuse tagamine
Kaasaegsetel elektroonikaseadmetel on sageli pisikesi komponente, näiteks pinna- ja mägede tehnoloogia (SMT) osad, mille suurused mõõdetakse millimeetrites või isegi mikromeetrites. Nende komponentide käsitsi kokkupanek ei ole mitte ainult aeg - tarbimine, vaid ka vigade suhtes, näiteks vale paigutamine või komponentide kahjustus. Professionaalne PCB montaaž kasutab automatiseeritud seadmeid, mis võivad panna komponendid suure täpsusega, tagades, et iga osa on täpselt paigutatud sinna, kus see peab olema. See täpsus on kriitilise tähtsusega elektriühenduste terviklikkuse säilitamiseks ja seadme korraliku toimimise tagamiseks.
Kvaliteedi- ja usaldusväärsuse standardite täitmine
Elektroonikaseadmeid kasutatakse laias valikus rakendustes, alates tarbeelektroonikast kuni meditsiiniseadmete ja kosmosesüsteemideni. Paljudes neist rakendustest on usaldusväärsus ülitähtis. Halvasti kokkupandud PCB võib põhjustada seadme tõrkeid, millel võivad olla tõsised tagajärjed, näiteks rahalised kaotused, mainekahju või isegi ohutusriskid. Professionaalsed PCB assamblee pakkujad järgivad rangeid kvaliteedikontrolli standardeid, näiteks ISO 9001, IPC - A - 610 (PCB kokkupaneku vastuvõetavuse tööstusstandard) ja ISO 13485 (meditsiiniseadmete tootmiseks). Need standardid tagavad, et monteerimisprotsess on järjepidev ja lõpptoode vastab rangetele kvaliteedi- ja usaldusväärsuse nõuetele.
Kulude ja tõhususe optimeerimine
Kuigi mõned tootjad võivad kulude säästmiseks kaaluda maja PCB -koosseisus, pakuvad professionaalsed teenused pikas perspektiivis sageli paremaid kulusid. Professionaalsete assambleed on teadmised, seadmed ja mastaabisääst montaažiprotsessi sujuvamaks muutmiseks, jäätmete vähendamiseks ja vigade ohu minimeerimiseks, mis võib põhjustada kulukat ümbertöötamist. Lisaks saavad nad tänu väljakujunenud suhetele tarnijatega hankida komponente konkurentsivõimeliste hindadega. See võimaldab tootjatel keskenduda oma põhipädevustele, näiteks tootekujundusele ja turundusele, jättes samal ajal PCB -montaaži keeruka ja spetsiaalse ülesande ekspertidele.
Kohanemine tehnoloogiliste edusammudega

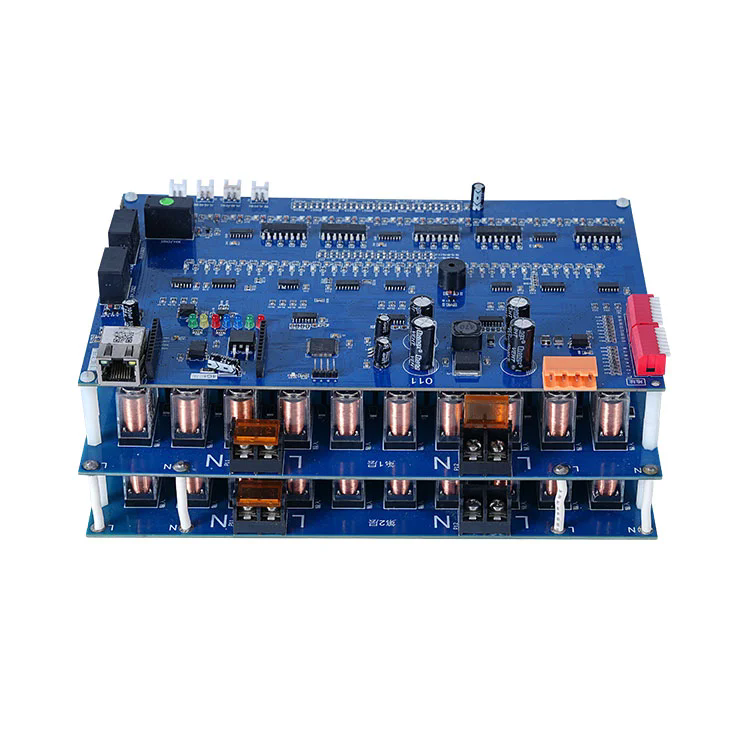

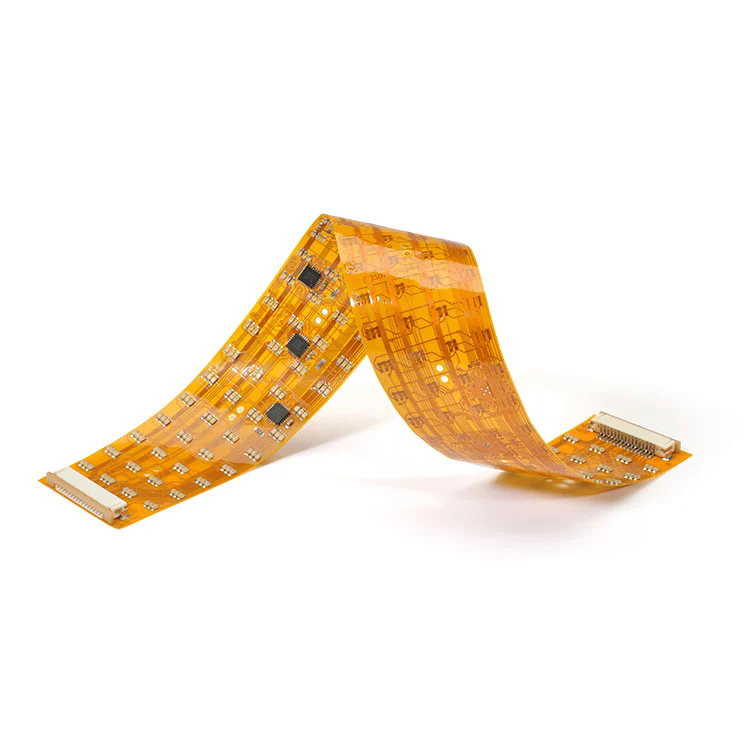

Elektroonikatööstus areneb pidevalt, regulaarselt arenevad uued tehnoloogiad ja komponentide tüübid. Professionaalsed PCB assamblee pakkujad investeerivad teadus- ja arendustegevusesse, et nende edusammudega püsida. Neil on teadmised ja seadmed uute tehnoloogiate, näiteks 3D -IC pakendite, paindlike PCB -de ja kõrge sagedusega komponentide käitlemiseks, mis nõuavad spetsiaalseid monteerimistehnikaid. Partnerluse professionaalse montaažiga saavad tootjad tagada, et nende tooted ehitatakse uusimate montaažimeetodite abil, hoides neid turul konkurentsivõimeliselt.

Kuidas professionaalne PCB kokkupanek töötab

Jootepasta taotlus

PCB kokkupaneku esimene samm on PCB -le joodiste pasta pealekandmine. Jootepasta on segu pisikestest joodiosakestest ja voogudest, mis aitab metallpindu puhastada ja jootmist soodustada. Kleebi rakendatakse šablooni abil, mis vastab PCB kujundusele, tagades, et see on hoiustatud ainult padjadele, kuhu komponendid paigutatakse. Automatiseeritud jootepastaprinterid kasutavad täpset rõhku ja kiirust, et tagada pasta ühtlane pealekandmine, mis on hea joodise liigeste tagamiseks kriitilise tähtsusega.
Komponendi paigutus
Pärast joodipasta pealekandmist pannakse komponendid PCB -le. Tavaliselt tehakse seda automatiseeritud valimise ja paigutamise masinate abil, mis saavad mitmesuguseid komponentide suurusi ja tüüpi, alates suurtest kuni augukomponentidest kuni pisikeste SMT osadeni. Masinad kasutavad visioonisüsteeme komponentide tuvastamiseks ja tagamaks, et need asetatakse õige täpsusega õigesse asendisse. Suure mahu tootmiseks saab läbilaskevõime suurendamiseks kasutada mitut masinat.
Jootmine
Kui komponendid on paigutatud, joodetakse PCB komponentide paigaldamiseks. PCB -koosseisus on kasutatud kahte peamist jootmistüüpi: REFOW ROTLERING ja laine jootmine. SMT komponentide jaoks kasutatakse tavaliselt jootmist. PCB juhitakse läbi reflow -ahju, kus temperatuuri tõstetakse järk -järgult joodipasta sulatamiseks, mis seejärel tahkestub, kui PCB jaheneb, moodustades tugevad jooteühendid. Lainete jootmist kasutatakse tavaliselt läbi aukude komponentide jaoks. PCB lastakse üle sula joote laine, mis täidab augud ja moodustab jooteühendused tahvli alumisel küljel.
Kontroll- ja testimine

Pärast jootmist kontrollitakse PCB -d, et tagada komponentide korrektne paigutamine ja joodiste vuugid on kõrge kvaliteediga. Automatiseeritud optiliste kontrollisüsteemide (AOI) süsteemid kasutavad kaameraid ja pilditöötlustarkvara, et tuvastada selliseid defekte nagu puuduvad komponendid, vale paigutus ja joodesillad. Keerukamate PCB -de jaoks võib X -kiirguse kontrollimiseks kasutada jooteühendeid komponentide all, mis pole palja silmaga nähtavad, näiteks kuulvõrgu massiivid (BGA).

Testimine on ka protsessi kriitiline osa. Funktsionaalne testimine hõlmab PCB toitemist, et tagada oma kavandatud funktsioonide täitmine. Ahelatestides (IKT) kontrollib üksikute komponentide ja ühenduste elektrilisi omadusi, aidates tuvastada selliseid rikkeid nagu lühised või avatud vooluringid.

Meie PCB kokkupaneku spetsifikatsioonid

Pakume oma klientide mitmekesiste vajaduste rahuldamiseks terviklikku PCB montaažiteenuseid. Siin on meie professionaalsete PCB assamblee lahenduste peamised spetsifikatsioonid:

Parameeter	Standard SMT montaaž	Segatehnoloogia kokkupanek (SMT + läbi auk)	Kõrge - täpsusega kokkupanek
Komponendi suuruse vahemik	01005 (0,4 mm x 0,2 mm) kuni 50mm x 50mm	01005 kuni suured - aukude komponendid (pikkus kuni 100 mm)	008004 (0,2 mm x 0,1 mm) kuni 30mm x 30mm
PCB suurusvahemik	50mm x 50mm kuni 500mm x 500mm	50mm x 50mm kuni 600mm x 600mm	30mm x 30mm kuni 400mm x 400mm
Komponendi maksimaalne tihedus	2000 komponenti ruutmeetri kohta	1500 komponenti ruutmeetri kohta	3000 komponenti ruutmeetri kohta
Jootmistehnoloogia	Jooled jootmine (8 - tsooni ahi)	Jooled joote + laine jootmine	Täiustatud tagasivoolu jootmine lämmastiku atmosfääriga
Kontrollimismeetodid	AOI, käsitsi visuaalne kontroll	AOI, x - kiirguse kontroll (BGA -de jaoks), käsitsi kontroll	AOI, 3D AOI, X - kiirguse kontroll, automatiseeritud konformaalne kattekontroll
Pöördeaeg	Standard: 5–7 päeva; Express: 2–3 päeva	Standard: 7 - 10 päeva; Ekspress: 3–5 päeva	Standard: 10 - 14 päeva; Ekspress: 5–7 päeva
Sertifikaadid	ISO 9001, IPC - A - 610 klass 2	ISO 9001, IPC - A - 610 klass 2 ja 3, ISO 13485 (valikuline)	ISO 9001, IPC - A - 610 klass 3, AS9100 (lennunduse jaoks)
Maksimaalne tootmismaht	100 000+ ühikut kuus	50 000+ ühikut kuus	30 000+ ühikut kuus

Kõik meie PCB kokkupanekuprotsessid on range kvaliteedikontrolliga ning lõpptoote usaldusväärsuse ja jõudluse tagamiseks kasutame ainult kõrgeid kvaliteetseid materjale ja komponente. Pakume ka kohandatud montaažilahendusi konkreetsete klientide nõuete täitmiseks.

KKK: tavalised küsimused PCB kokkupaneku kohta

K: Mis vahe on PCB valmistamise ja PCB -komplekti vahel?
V: PCB valmistamine on palja trükitud vooluahela tootmise protsess, mis hõlmab substraadi loomist, juhtivate jälgede söövitamist, aukude puurimist ja pinnaviimistluse rakendamist. PCB -komplekt on seevastu funktsionaalse vooluahela loomiseks valmistatud PCB -le elektrooniliste komponentide paigaldamine. Lühidalt öeldes toodab valmistamine "tühja" tahvli, samas kui montaaž lisab komponendid selle toimimiseks.
K: Kuidas valida õige PCB montaažiteenuse pakkuja?

V: PCB montaažiteenuse pakkuja valimisel kaaluge järgmisi tegureid: nende kogemusi ja teadmisi oma konkreetse PCB ja komponentide käitlemisel; nende kvaliteedikontrolli protsessid ja sertifikaadid (näiteks IPC - A - 610); nende tootmisvõimsus ja pöördeaeg teie tähtaegadest kinnipidamiseks; nende võime hankida komponente konkurentsivõimeliste hindadega ja tagada nende kvaliteet; ning nende klienditugi ja suhtlus, sealhulgas pakkumine montaažiprotsessi regulaarsete värskenduste pakkumine. Samuti on hea mõte taotleda oma töö näidiseid kvaliteedi esmaklassilise hindamiseks.

Professionaalne PCB assamblee on eduka elektroonikatootmise nurgakivi, tagades, et teie tooted on usaldusväärsed, tõhusad ja turul konkurentsivõimelised. JuuresShenzhen Fanway Technology Co., Ltd.Oleme spetsialiseerunud kvaliteetse PCB montaažiteenuste pakkumisele, mis on kohandatud oma klientide ainulaadsete vajaduste rahuldamiseks. Osariigi - kunstiseadmete, kogenud spetsialistide meeskond ja pühendumus kvaliteedile, oleme pühendunud erakordsete tulemuste saavutamisele.

Võtke meiega ühendustTäna, et saada lisateavet meie PCB montaažiteenuste kohta ja kuidas saaksime teie elektroonilisi tooteid ellu viia.
