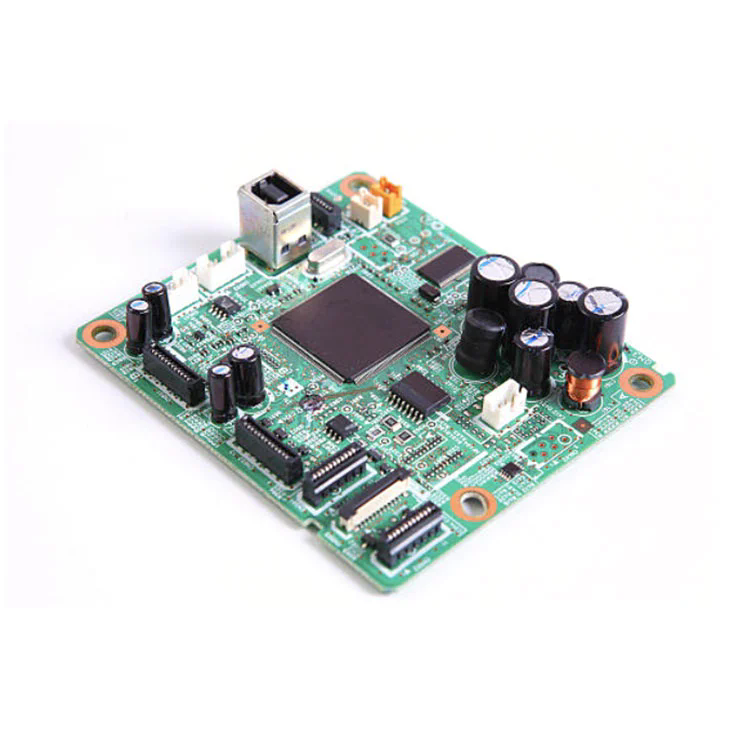

Tänapäeva kiiresti arenevas elektroonikamaailmas on ühe ühe integreeritud lahenduse ühendamisvõimalus mitmeid PCB-tehnoloogiaid-ligisid, painde, jäik-flex-muutunud kriitiliseks.Segatud PCB komplekton omandamas esiletõstmist, kuna see võimaldab:
Kompaktne, kerge disain: ühendab ruumi säästvate vormide tegurite jäikasid ja paindlikke substraate.
Parem vastupidavus ja töökindlus: paindekihid neelavad mehaanilist stressi, vähendades rikkeid.
Kulude tõhusus: ühendab protsessid kokkupanekutappide, hankimise ja varude vähendamiseks.
Praegused Google'i otsingutrendid näitavad suurt nõudlust selliste mõistete järele nagu „segatud PCB monteerimisteenused”, “jäik-flex PCB montaaž” ja “Flex To jäiga PCB-integratsioon”. Struktureerides selle artikli keskse päringu ümber - mis teeb segatud PCB -komplekti tänapäeva elektroonika jaoks hädavajalikuks? “ - Joome tihedalt kasutaja otsingu kavatsuste ja trendikate teemadega.
Allpool on konsolideeritud ülevaade (tabeli kujul), mis pakub üksikasjalikku ülevaadet segatud PCB montaaži spetsifikatsioonidest. See näitab meie professionaalsust ja selgust.
| Funktsioon | Spetsifikatsioon / kirjeldus |
|---|---|
| Substraadi tüübid | Jäigad FR-4 kihid, polüimiidi paindekihid, jäigad-flexi konfiguratsioonid |
| Kihtide arv | Kuni 20 kihti (segu jäigast + paindumine); Tüüpiline virn: jäik 6-8 + flex 2-4 |
| Minimaalne jälje/ruum | Jäik: 4 miljonit/4 miljonit; Flex: 3 mil/3 miljonit |
| Tüüpide kaudu | Läbi augu viaid (THV), mikroviad (läbimõõt ≥ 50 um), maetud ja pime via |
| Vase paksus | 1 oz (tüüpiline); Kuni 3 untsi raskem vask kõrge voolu paindesegmentide jaoks |
| Flex Bendi raadius | ≥ 10 × paksus, standard: ≥ 0,5 mm painde raadius 0,05 mm paksuse paksuse korral |
| Jootemask | Paindlik jootemask paindealadele, jäik mask FR-4 jaoks; õmblusteta üleminek |
| Montaažikomponendid | Pinnale kinnitatud, läbi augu, segatud SMT/THT komponendid; Flex tsoonid võivad sisaldada jäikusi |
| Soojusjuhtimine | Manustatud vasktasapinnad ja termiline VIA -d levialade piirkondade haldamiseks |
| Kvaliteedistandardid | IPC-6013 (Flex), IPC-6012 (jäik), IPC-6018 (jäik-flex), IPC-A-600 klass 2; ROHS / REACH vastavus |
Millised on kõige kriitilisemad disaini- ja protsessi kaalutlused segatud PCB -komplekti kavandamisel?
Materiaalse ühilduvuse ja virnastamise kavandamine
Jäigate FR-4 ja painduvate polüimiidikihtide koosmõju tuleb paindumise ajal delamineerumise vältimiseks hoolikalt konstrueerida. Soojuspaisumise koefitsiendi (CTE) kontrollimine kihtide vahel tagab pikaajalise usaldusväärsuse termiliste tsüklite kaudu.
Jälg ja terviklikkuse kaudu paindlikes tsoonides
Flexsoonid nõuavad tihedamaid tolerantse: õhemad vaskkihid, kontrollitud jäljed/ruum ja optimeeritud disaini kaudu (nt täidetud ja plaaditud mikroviad), et vastu panna painde väsimusele.
Painderaadius, paindlik elu ja mehaaniline pinge
Nõuetekohase painderaadi (≥ 10 × paksus) täpsustamine ja painde-Life'i testimise läbiviimine kavandatud dünaamilistes tingimustes tagab paindeosade toimimise liikumise.
Komponendi kokkupaneku jäikuse integreerimine
Ajutiseid või püsivaid jäikusi (nt FR-4 lehti või liimiga seljaga polüimiid) kasutatakse sageli jäika tugi simuleerimiseks Flex-tsoonide SMT/THT komplekti ajal, tagades täpse paigutuse ja jootmise, vajadusel eemaldatakse vajadusel.
Termiline ja signaali marsruutimine
Segatud PCB-d ühendavad sageli suure võimsusega või RF-ahela. Nõuetekohane termiline massiivide ja maapealsete lennukite kaudu, mis on koos hoolika kihi määramisega, säilitavad signaali terviklikkuse ja soojuse hajumise.
Tootvus ja kulude kompromissid
Tasakaalustamine keerukus vs maksumus: kihtide arvu suurenemine, mikroviaadid või raske vask suurendab hinda. Varased DFM-id (tootmisvõime disain) ülevaated on olulised teostatavuse ja kulutõhususe valideerimiseks.
Testimis- ja kontrollimisvõimalused
Segakujundused võivad piirata standardset AOI-d või röntgenikiirgust; Ühenduvuse ja komponentide paigutuse valideerimiseks võib olla vajalik kohandatud inventari, paindesõbralikke testimisharjumusi või lendavate sondide testimist.
Q1: Milleks kasutatakse segatud PCB -komplekti?
A1: seda kasutatakse seal, kus ainult jäigad lahendused jäävad lühikeseks-näiteks kantavad, kokkupandavad seadmed, meditsiinilised implantaadid, kosmoseandurimassiivid-, mis on vajalik paindlikkust, kompaktsust ja töökindlust.
Q2: Kuidas saate tagada painde-siltide üleminekute usaldusväärsuse?
A2: hoolika virna kujunduse (vastava CTE), kontrollitud painderaadii, epoksü- või kleepumise kaudu siirdetsoonides, mis on korralik plaadistamise kaudu ja testib simuleeritud mehaaniliste tsüklite all.
Segatud PCB -komplekt seisab moodsa elektroonika disaini esirinnas - jäikade ja paindlike tehnoloogiate tasakaalustamata integreerimise taga on. Võti seisneb hoolika virnastamise kavandamisel, jälitamisel/täpsusest, mehaanilisest painde testimisest, DFM-i analüüsist ja rangest kvaliteedi tagamiseks, et tagada nii jõudlus kui ka kulude elujõud.
Kui seda on õigesti tehtud - ekspertide kujundamise reeglite, vastupidavate materjalide ja täpse tootmise - segunenud PCB -montaaž avab uusi tootevõimalusi täiustatud kantavates, meditsiini-, kosmose-, auto- ja tarbijaseadmetes.
