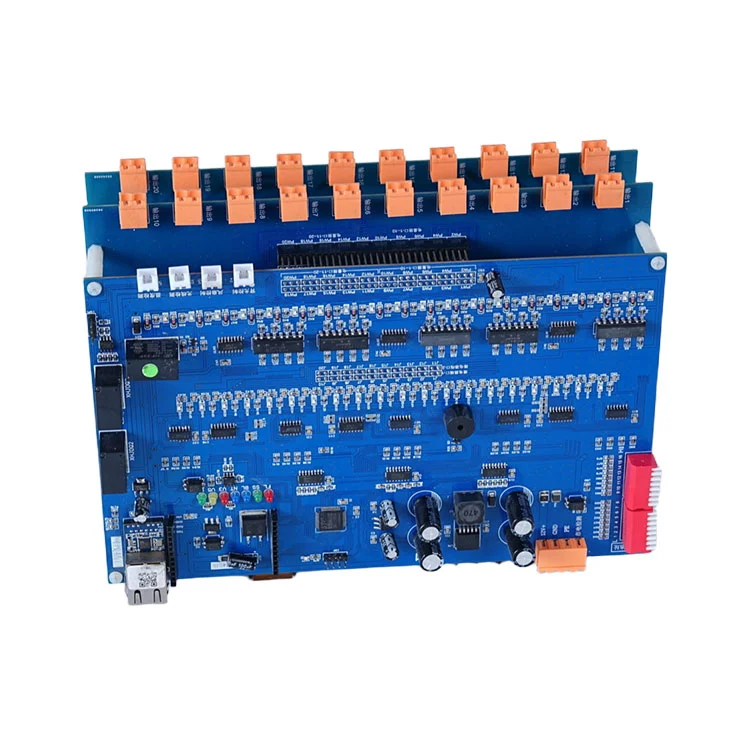

Pinnapealse paigaldusega SMT trükkplaatide montaažiteenus elektroonikale

Fanway elektroonika pindpaigaldusega SMT trükkplaatide montaažiteenus muudab teie PCB kujundused täielikult testitud tootmisvalmis koostudeks. Meie pindpaigaldustehnoloogia protsess ühendab kiire valiku ja asetamise seadmed range reasisese kvaliteedikontrolliga, sealhulgas jootepasta kontroll (SPI), automaatne optiline kontroll (AOI), röntgenülevaatus ja funktsionaalne testimine, et tagada iga koostu vastavus tarbija-, autotööstuse ja tööstuslike rakenduste jaoks nõutavatele töökindlusstandarditele.

Toote eelised

Meie elektroonika jaoks mõeldud Surface Mount SMT trükkplaatide montaažiteenusega saate kasu neljast peamisest tugevusest, mis parandavad otseselt teie projekti tulemusi:

1. Kiire läbilaskevõime kvaliteeti kahjustamata

Kõik meie 8 SMT-liinist võivad paigutada kuni 10 miljonit komponenti 24-tunnise perioodi jooksul. Kiire paigutuskiirus, kümneid tuhandeid komponente minutis, hoiab tootmist liikvel, samal ajal kui meie mitmeastmelised ülevaatusväravad tuvastavad defektid varakult – enne, kui need jõuavad lõpliku kokkupanemiseni.

2. Mikronitasandi paigutuse täpsus

Integreeritud masinnägemissüsteemid ja reaalajas dünaamilise korrigeerimise tehnoloogia tagavad paigutuse täpsuse ±25 μm piires. See täpsustase toetab ülipeente sammudega komponente, sealhulgas 0,3 mm sammuga BGA-sid, QFN-e ja 01005 kiibi suurusi, mille paigutusdefektid on peaaegu nulli.

3. Töökindluse tagamiseks loodud koost

Patenditud paigaldusalgoritmid ja optimeeritud reflow-jootmisprofiilid toodavad pikema tööeaga ja tööstusharu juhtivate MTBF-i reitingutega PCB-kooste. Iga plaat on ehitatud vastu pidama teie lõppkasutuskeskkonna nõudmistele.

4. Komponentide paindlikkus paketitüüpide lõikes

Meie SMT-liinid mahutavad komponente alates 01005 (0,02″×0,01″) kuni suurte 50 mm × 50 mm BGA-deni. Käsitleme regulaarselt BGA-, QFN-, DFN-, LQFP-, LFCSP-, WLCSP-, SOIC-, UBGA-, Power SO- ja LGA-pakette, mis annavad teile disainivabaduse ilma koostepiiranguteta.

5. Kulusäästlik mahutootmine

Mitmetasandiline hinnakujundus tagab tellimuste mahu otsese 15% kulude vähendamise. DFM-analüüs lihtsustab tootmise töövooge ja vähendab materjali raiskamist kuni 18%, ilma varjatud tasudeta kogu projekti elutsükli jooksul.

Mis on Surface Mount SMT PCB koost?

Surface mount tehnoloogia (SMT) on kaasaegse elektroonika jaoks domineeriv PCB-de kokkupanemise protsess. Automaatsed korjamis- ja asetamismasinad paigutavad miniatuursed elektroonilised komponendid otse trükkplaadi pinnale, millele järgneb ümberjootmine, et moodustada püsivad elektrilised ja mehaanilised ühendused. Erinevalt läbiva augu tehnoloogiast (THT), mis on tavaliselt reserveeritud suurte pistikute või komponentide jaoks, mis nõuavad täiendavat mehaanilist tugevust, võimaldab SMT suuremat komponentide tihedust, väiksemat plaadi pindala ja kiiremat automatiseeritud kokkupanekut.

Mida me käsitleme?

Prototüüp tootmismahtudeks
Alates ühest üksusest koosnevatest prototüüpidest kuni suuremahuliste tootmisperioodideni skaleerime oma SMT-monteerimisteenused vastavalt teie projekti etapile. 72-tunnine kiire prototüüpimine annab teie disaini kiiresti teie kätesse, samas kui meie 8-realine tootmispõrand tegeleb mahutellimustega ühtlase kvaliteediga.

Peened ja miniatuursed komponendid
Meie seadmed toetavad 01005 passiivseid, 0,3 mm peenhäälega BGA-sid, QFN-i, DFN-i, LGA-d, WLCSP-d ja muid täiustatud paketitüüpe. Paigaldame komponente, mida paljud kokkupanijad ei saa usaldusväärselt käsitseda.

Segatehnoloogia sõlmed
Plaadid, mis ühendavad SMT-d ja läbiva auguga komponente, monteeritakse iga tehnoloogia jaoks sobivate protsessidega, tagades pistikute ja suurte osade tugevad jooteühendused koos suure tihedusega SMT paigutusega.

Kahepoolne SMT
Tihedad plaatide paigutused, mille komponendid on mõlemal küljel, on kokku pandud, kasutades meie täiustatud tagasivoolamisvõimalusi koos hoolika soojusjuhtimisega, et kaitsta komponente teise läbimise ajal.

Meie SMT kokkupaneku võimalused

Meie pindpaigaldatud SMT trükkplaatide elektroonikakomplekti teenuse võimalused hõlmavad järgmist:

8 täiustatud SMT-liini
Iga liin on varustatud kiire ja ülitäpse paigutusseadmega, mis on võimeline teostama 10 miljonit paigutust 24-tunnise perioodi jooksul. Tootmisvõimsus skaalal teie tellimuse mahuga.

Põhjalik kvaliteedikontroll
Iga koost läbib SPI (jootepasta kontroll), AOI (automaatne optiline kontroll), varjatud jooteühenduste (BGA-d, LGA-d) röntgenkontrolli ja funktsionaalsuse testimise. Täielik visuaalne kontroll tagab lõpliku kontrolli enne saatmist.

Kiire prototüüpimine
Prototüüpplaatide 72-tunnine tööaeg paneb teie disaini kiiresti testimisele. Meie <0,5% koostedefektide määr tähendab vähem ümbertöötamiseks vajalikke prototüüpe ja usaldusväärsemat esimese toote kontrollimist.

DFM-i analüüs
Tootmiskõlblikkuse ülevaatus tuvastab võimalikud koosteprobleemid enne tootmise algust. Märgistame komponentide vahekauguse, padjakujunduse ja paneelide probleemid varakult, vähendades ümbertöötlemist ja praaki.

Volitatud komponentide tarneahel
Partnerlus OEM-i volitatud tarnijatega, sealhulgas Texas Instrumentsi, Murata ja Samsungiga, tagavad autentsed komponendid läbipaistva hinnakujunduse ja garanteeritud teostusaegadega. Ei mingeid võltsitud osi ega tarneüllatusi.

Miks valida Fanway?

1. 12+ aastat OEM- ja ODM-i kogemust
Oleme elektroonika jaoks pakkunud Surface Mount SMT PCB montaažiteenust üle kümne aasta. Meie protsessid on viimistletud, meie kvaliteedisüsteemid on küpsed ja meie meeskond teab, mis reaalses tootmises töötab ja mis mitte.

2. ISO 9001, IPC-A-610 klass 2/3 ja UL-sertifikaat
Meie rajatis töötab rahvusvaheliselt tunnustatud kvaliteedi- ja ohutussertifikaatide alusel. Klass 3 võimekus tähendab, et ehitame koostu rakenduste jaoks, kus meditsiini-, lennundus- ja kriitiliste tööstussüsteemide rike ei ole võimalik.

3. Projekti lõpptugi
Alates trükkplaatide disaini optimeerimisest ja komponentide hankimisest kuni montaaži ja lõpliku testimiseni haldame kogu tootmise elutsüklit. Üks kontaktpunkt, üks kvaliteedistandard, üks tarne.

4. Läbipaistev hinnakujundus ilma varjatud tasudeta
Mahupõhine mitmetasandiline hinnakujundus, selged kulude jaotused ja üllatustasudeta. See, mida me tsiteerime, on see, mida te maksate.

5. Tõestatud tarneahela vastupidavus
Meie ülemaailmne volitatud edasimüüjate ja agentide võrgustik tähendab, et tagame komponentide turvalisuse ka turupuuduse ajal. Säilitame teostusaegade nähtavuse ja kohandame hankestrateegiaid, et hoida teie tootmine ajakavas.
