Alates PCB disainist kuni masstootmiseni pakub Fanway kiiret pöördeid PCB tootmisteenuseid ühe peatuse lahendustena, et käsitleda teie mitmekesiseid projekti nõudeid ja kiirendada teie turule jõudmist.

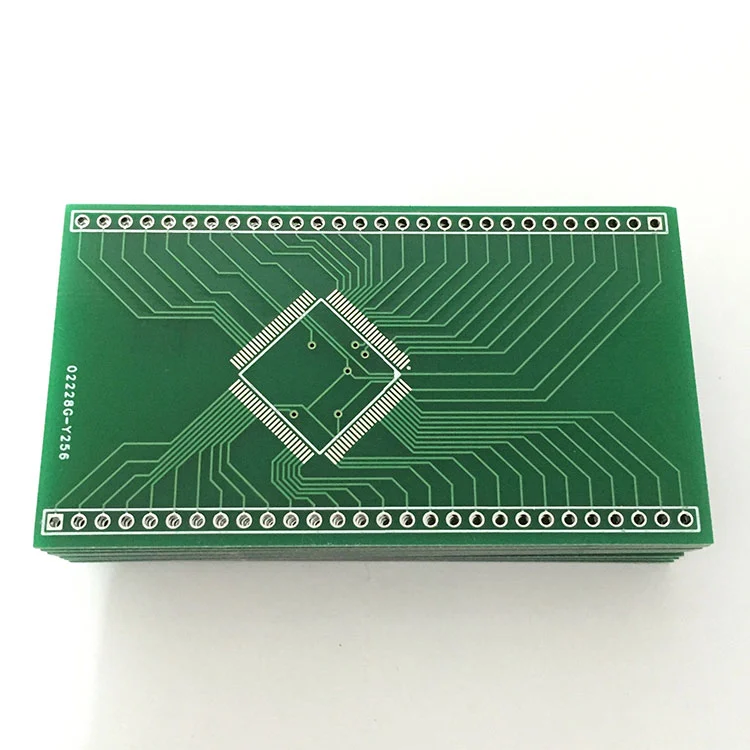

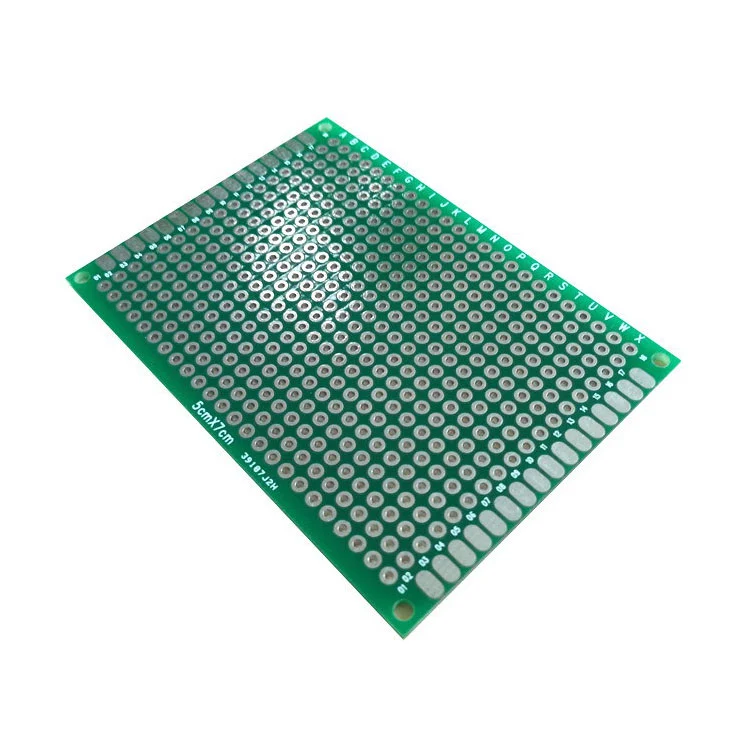

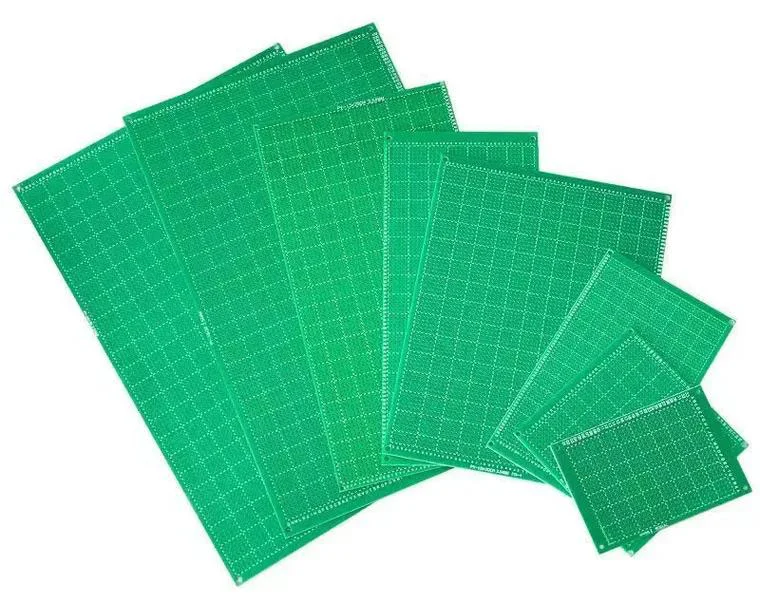

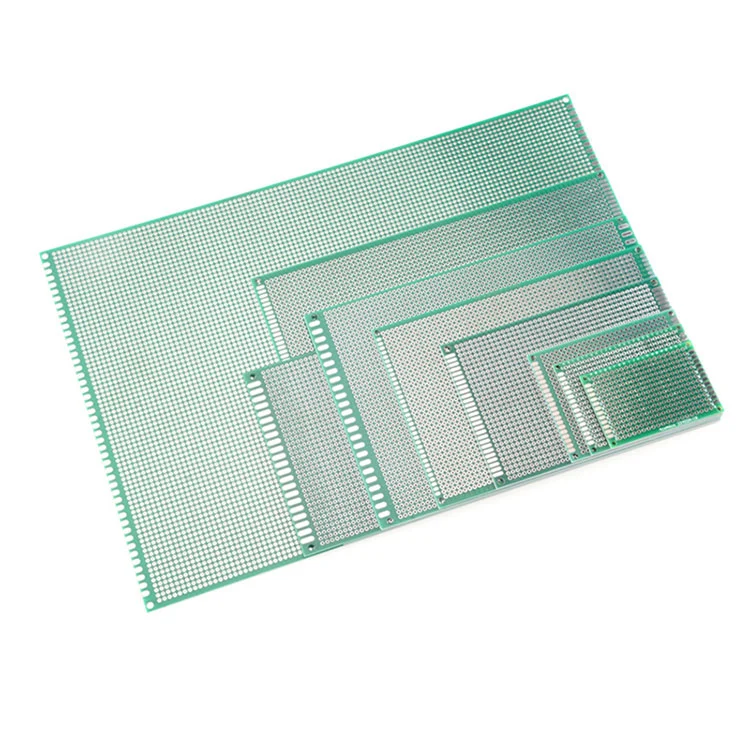

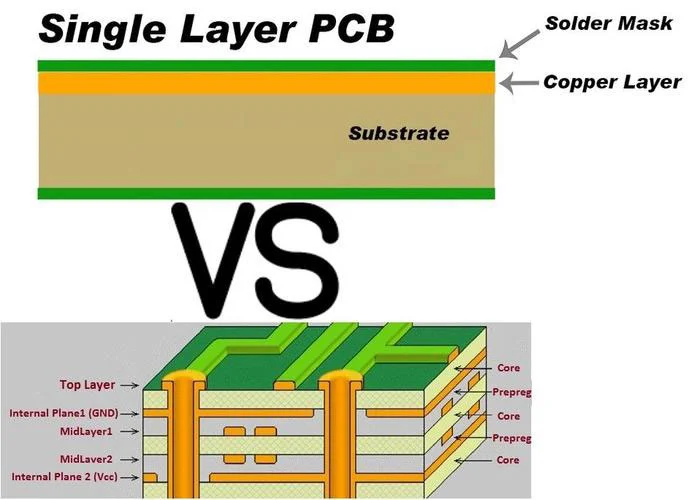

Ühekihiline PCB, mida tuntakse ka kui ühepoolset trükitud vooluahelat, on PCB disaini kõige lihtsam vorm. See koosneb ühest juhtivsest vaskkihist, mis on lamineeritud mittejuhtivale substraadile (näiteks FR-4), ühele küljele paigaldatud komponendid ja vastasküljele suunatud jäljed. Parim lahendus madala kompleksiga vooluringide jaoks, seda kasutatakse laialdaselt tarbeelektroonikas, toiteallikates ja tööstuskontrollides tänu taskukohasele ja kiirele tootmisprotsessile.
Ühekihiline PCB, millel on madalamate materjalide ja valmistamiskulud, võrreldes mitmekihiliste disainilahendustega.
Lihtne protsess vähendab tarneaega, kuna lamineerimist ja puurimise kaudu pole vaja.
Kihi minimaalne oht.
24/7 veebieksperti on alati valmis teid abistama.
| Parameeter | Tüüpiline vahemik |
| Lauapaksus | 0,4 mm kuni 3,2 mm |
| Vase paksus | 1/2 oz kuni 3 oz |
| Minimaalne jälje laius | 0,2 mm (8 miljonit) |
| Minimaalne puuritud auk | 0,3 mm (12 miljonit) |
| Pinna viimistlus | Hasl, OSP, eesmärk |
| Töötemperatuur | -50 ° C kuni +105 ° C (materjalist sõltuv) |
| Eelised | Piirangud |
| ✔ Ülimalt madalad kulud | ❌ Mitmekihiline ega tugi kaudu |
| ✔ Lihtne parandada/muuta | ❌ Piiratud marsruutimistihedus |
| ✔ Kiire pöörde aeg | ❌ Kõrgsageduslike disainilahenduste jaoks sobimatu (> 100MHz) |
| ✔ Kerge ja kompaktne | ❌ madalam soojusjõudlus |
Materiaalne ettevalmistus:Ühepoolne vask-plakeeritud laminaat.
Söövitus:Jälgede moodustamiseks eemaldage soovimatu vask.
Puurimine:Looge augud läbi augu komponentide jaoks.
Jootemask ja siidkaval:Kandke kaitsekate ja märgistused.
Pinna viimistlus:Valikute hulka kuulub HASL (kuumaõhu joote tasandamine) või OSP.
Tarbeelektroonika:Kalkulaatorid, LED -valgustus, mänguasjad.
Toitesüsteemid:AC/DC muundurid, releed.
Tööstuskontroll:Andurid, mootori kontrollerid.
