Tänapäeva elektroonikatööstuses kasvab nõudlus suure jõudlusega ja vastupidavate trükitahvlite (PCB) järele kiiresti.Raske vask PCBS, tuntud ka kui paks vask PCB -d, on muutunud eelistatavaks lahenduseks tööstusharudele, mis nõuavad ekstreemsetes tingimustes suurt vooluvõimsust, paremat termilist majandamist ja suurenenud töökindlust. Autotööstussüsteemidest kuni taastuvenergiaseadmeteni mängivad need lauad tänapäevases elektroonikas kriitilist rolli.

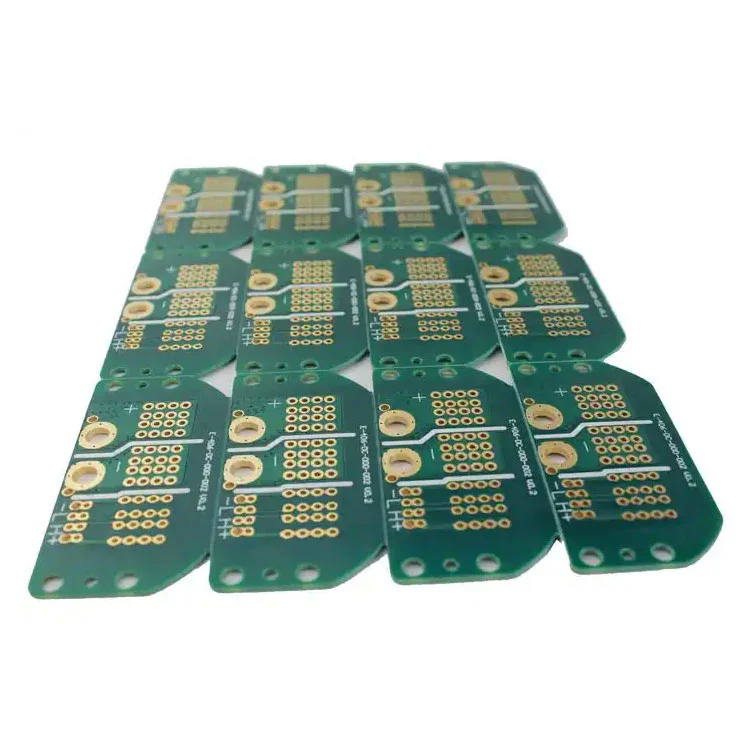

Raske vask PCB on teatud tüüpi trükitud vooluahela, mis sisaldab paksusega vaskjuhte vahemikus 3 oz/ft² kuni 20 oz/ft² või rohkem. Erinevalt standardsetest PCB -dest, mis tavaliselt kasutavad vaskkihte 1 oz/ft² või vähem, on rasked vask PCB -d konstrueeritud oluliselt suurema voolukoormuse käitlemiseks ja äärmise termilise stressi vastu pidamiseks.
Kõrge voolu kandevõime - paksemad vaskkihid võimaldavad PCB -l käsitseda kõrgemaid voolusid ilma vooluringi ülekuumendamata või kahjustamata.
Täiustatud soojusjuhtimine - rasked vask PCB -d hajuvad soojust tõhusamalt, muutes need ideaalseks rakenduste jaoks, kus energiatihedus on kõrge.
Täiustatud mehaaniline tugevus - paksem vaskplaatimine lisab jäikust ja vastupidavust, võimaldades laual taluda karmi töökeskkonda.
Kompaktsed disainivõimalused-disainerid saavad integreerida samasse tahvlisse suure voolu ja madala vooluahela, vähendades üldist suurust ja kaalu.
Parem töökindlus-suure koormuse korral vähendatud vooluringi riski korral sobivad need tahvlid missioonikriitiliste rakenduste jaoks hästi.
Rasked vask PCB -d on eriti olulised elektrienergia, autotööstussüsteemide, tööstusseadmete, taastuvenergia lahenduste ja kosmosetehnoloogiate osas. Vase paksuse suurendamisega saavad insenerid tagada voolu tõhusa voolu ja vähendada termiliste ebaõnnestumiste tõenäosust, muutes need tahvlid vajalikuks tänapäevase elektroonika jaoks.
Raske vask PCB valimisel mängivad tehnilised spetsifikatsioonid teie rakenduse jõudluse ja sobivuse määramisel võtmerolli. Allpool on põhjalik tabel, mis võtab kokku meie raskete vask PCB -de tüüpilised spetsifikatsioonid:
| Spetsifikatsioon | Detailid |
|---|---|
| Vase paksus | 3 oz/ft² kuni 20 oz/ft² (kohandatav) |
| Kihtide arv | 1 kuni 32 kihti |
| Alusmaterjal | FR4, Rogers, polüimiid, metalli südamik |
| Lauapaksus | 0,8 mm kuni 6,0 mm |
| Pinnaviimistlus | Hasl, ühehäälne, OSP, sukeldamise hõbe, enepig |
| Jootemask | Roheline, sinine, punane, must, valge |
| Minimaalne jälje laius | 3 miljonit |
| Minimaalne vahekaugus | 3 miljonit |
| Soojusjuhtivus | Kõrge, kuumuse hajumiseks optimeeritud |
| Töötemperatuur | -55 ° C kuni +150 ° C |
| Rakendused | Toiteelektroonika, autotööstus, lennundus, tööstuslikud masinad, päikeseenergia muundurid |
Valides õiged spetsifikatsioonid, saavad insenerid optimeerida PCB-d kõrge voolu, kõrgtemperatuuri või kõrge usaldusväärsuse keskkondade jaoks. Näiteks vajavad elektrienergia muundurid ja elektrisõidukite kontrollerid vase paksusega üle 8 oz, samas kui tööstuslikud mootorijuhid võivad vajada veelgi suuremat võimsust.
Raskete vask PCB -de tootmisprotsess erineb vase suurenenud paksuse tõttu oluliselt standardsetest PCB -dest. Vastupidavuse ja täpsuse tagamiseks kasutatakse spetsiaalseid tehnikaid.
Protsess algab kvaliteetsete laminaatide, näiteks FR4 või metallituumade substraatide valimisega. Valitud materjal peab taluma äärmist kuumust ja mehaanilist pinget.
Standardsed PCB -d kasutavad lihtsaid söövitusprotsesse, kuid rasked vask PCB -d vajavad diferentseeritud söövitamist, et tagada täpsed juhikujud ilma alalöömiseta. See on paksude vaskjälgede terviklikkuse säilitamiseks ülioluline.
Plaatmistehnoloogiat kasutatakse vase paksuse suurendamiseks nii pinnal kui ka VIA -del. Läbi augu plaadistamine suurendab kihtide vahelist voolu ja hoiab ära ülekuumenemise.
Mitu vaskkihti on lamineeritud kõrge temperatuuri ja rõhu all. Spetsialiseeritud vaigusüsteeme kasutatakse delamineerumise ennetamiseks ja konstruktsiooni terviklikkuse säilitamiseks.
Vasejälgede kaitsmiseks rakendatakse kõrgtemperatuurilisi jootemaske. Jootlikkuse ja korrosioonikindluse parandamiseks lisatakse pinnaviimistlus, näiteks ENIG või HASL.
Iga juhatus läbib elektriliste testide, termilise tsükli testide ja usaldusväärsuse kontrolli, et tagada see rangetele tööstusstandarditele.
See kõrgelt kontrollitud protsess tagab, et rasked vask PCB-d pakuvad erakordset jõudlust, vastupidavust ja ohutust, muutes need sobivaks missioonikriitilisteks rakendusteks.
Rasked vask PCB -d võetakse laialdaselt kasutusele tööstusharudes, kus suur võimsus, äärmuslik temperatuur ja töökindlus on ülioluline.
Inverterites, alaldites ja energiamuundurites kasutatud tahvlid käsitlevad kõrgeid voolusid ilma tulemuslikkust kahjustamata.
Elektrisõidukite kontrollerid, akuhaldussüsteemid ja LED-esituled tuginevad soojuse efektiivsuse ja pikaajalise vastupidavuse jaoks rasketele vask PCB-dele.
Raskeveokite mootorid, robotsüsteemid ja tehase automatiseerimismasinad nõuavad PCB-sid, mis taluvad püsivaid kõrgeid voolusid ja temperatuure.
Päikese muundurid, tuuleturbiinid ja energiasalvestussüsteemid sõltuvad kõikuvate koormuste tõhusaks haldamiseks rasketest vask PCB -st.
Misjonikriitilises keskkonnas on usaldusväärsus vaieldamatu. Rasked vask PCB -d pakuvad stabiilset jõudlust äärmuslikes pingetingimustes.
V: Tavaline PCB kasutab tavaliselt vase paksust kuni 1 oz/ft², samas kui raske vask PCB ulatub vahemikus 3 oz/ft² kuni 20 oz/ft² või rohkem. Paksem vask võimaldab rasketel vask PCB-del kanda kõrgemaid voolusid, parandada soojuse hajumist ja käsitseda äärmist mehaanilist pinget, muutes need ideaalseks suure võimsusega rakendusteks.
V: Vase paksus sõltub teie praegusest koormusest, töötemperatuurist ja projekteerimispiirangutest. Näiteks:
Alla 3A rakendused võivad kasutada 1 untsi vaske.
Rakendused vahemikus 3A - 10A nõuavad tavaliselt 2 untsi kuni 4 oz vask.
Suure võimsusega süsteemid, mis ületavad 10A, nõuavad sageli 8 untsi või paksemat vaske.
Konsulteerimine kogenud PCB -tootjaga tagab vase optimaalse paksuse teie projekti vajadustele.
Ajastul, kus elektroonika peab olema võimsam, usaldusväärsem ja tõhusam, raskete vask PCB -d pakuvad tasakaalustamatuid eeliseid. Nad pakuvad paremat praegust kandevõimet, erakordset soojusjuhtimist ja pikaajalist vastupidavust sellistes tööstusharudes nagu autotööstus, taastuvenergia, tööstusautomaatika ja lennundus.
JuuresFännitee, oleme spetsialiseerunud kvaliteetsete raskete vask-PCB-de tootmisele, mis on kohandatud teie projekti täpsetele spetsifikatsioonidele. Täiustatud tootmisvõimaluste ja range kvaliteedikontrolli abil tagame teie suure võimsusega rakenduste optimaalsed jõudluse.
Kui otsite usaldusväärset partnerit, et pakkuda püsivaid, tõhusaid ja kulutõhusaid raskeid vask PCB-lahendusi,Võtke meiega ühendust oma nõuete arutamiseks.
