Suure tihedusega ühenduse (HDI) trükitud vooluahela tahvlid (PCB-d) on muutunud tänapäevase elektroonika nurgakivi, eriti rakendustes, kus kompaktsus, kõrge jõudlus ja usaldusväärsus on kriitilised. Alates nutitelefonidest ja tahvelarvutitest kuni lennunduse elektroonika ja meditsiiniseadmeteni pakuvad HDI PCB -d tavapäraste trükitahvlite ees ainulaadseid eeliseid.

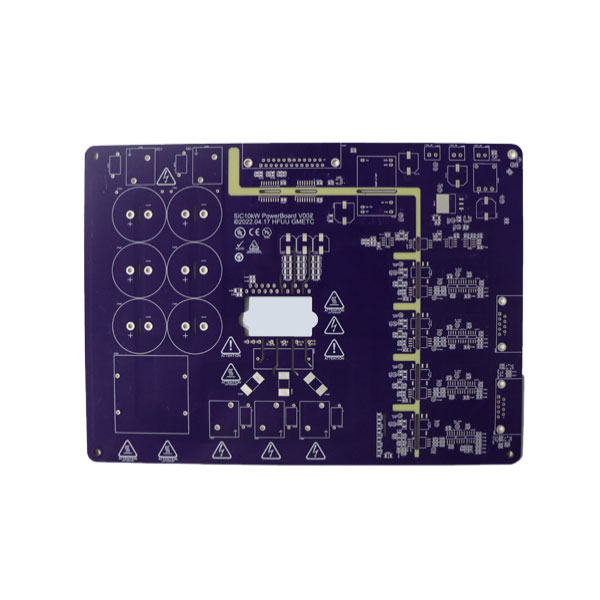

HDI PCB -d on täiustatud trükitahvlid, millel on suurem juhtmetihedus ühiku kohta kui traditsioonilised PCB -d. Erinevalt standardsetest PCB-dest, millel võib olla lihtne läbi augu tehnoloogia ja suuremad jäljed, kasutavad HDI PCB-d väga tõhusate ühenduste loomiseks mikroviasid, pimedaid VIA-sid ja maetud VIA-sid.
HDI PCB -de eristavate peamiste omaduste hulka kuuluvad:
Mikroviased: äärmiselt väikesed VIA -d, tavaliselt vähem kui 150 mikroni läbimõõduga, mis ühendavad erinevaid kihte liigset ruumi võtmata.
Pimedad ja maetud Vias: Pime Vias ühendab väliseid kihte sisemistega, samal ajal kui maetud Vias ühendab sisekihid pinnale jõudmata.
Kõrge juhtmestiku tihedus: rohkem ühendusi pindalaühiku kohta võimaldab kompaktseid disainilahendusi ja paremat signaali terviklikkust.
Peened jooned/kosmosemustrid: nii kitsad kui 3 miljonit ja vahekaugused nii madalad kui 3 miljonit võimaldavad piiratud ruumis rohkem marsruutimisvõimalusi.
Need funktsioonid võimaldavad HDI PCB-del toetada kiiret signaaliülekannet ja vähendada parasiitide efekte, muutes need ideaalseks rakendusteks, kus jõudlust ei saa ohtu seada.
Allpool on HDI PCB tehniliste spetsifikatsioonide professionaalne kokkuvõte kiireks viiteks:
| Parameeter | Tüüpiline väärtus / vahemik | Kirjeldus |
|---|---|---|
| Substraadimaterjal | FR4, Rogers, PTFE | Määrab termilise jõudluse ja signaali terviklikkuse |
| Kihid | 4–20 kihti | Kihtide arvu saab rakenduse põhjal kohandada |
| Mikrovia läbimõõt | 0,10–0,15 mm | Väike via, et vähendada ruumi kasutamist ja säilitada kõrge tihedus |
| Tüübi kaudu | Pime, maetud, läbi | Ühendab kihid tõhusalt ilma laua suurust suurendamata |
| Rea laius / vahekaugus | 3–5 miljonit | Peen liini võime tiheda marsruutimiseks |
| Vase paksus | 0,5–3 oz/ft² | Toetab kõrget ja soojuslikku juhtimist |
| Pinnaviimistlus | Enig, hasl, osp | Tagab jootmise ja pikaajalise usaldusväärsuse |
| Miniplaadi paksus | 0,4–1,6 mm | Võimaldab kompaktsete seadmete õhemaid kujundusi |
| Signaali terviklikkus | Kontrollitud takistus on saadaval | Kriitiline kiire digitaalse ja raadiosageduslike rakenduste jaoks |
| Termiline jõudlus | TG 130–180 ° C, HDI-spetsiifiline FR4 | Tagab stabiilsuse kõrge termilise stressi korral |
Kuna seadmete suurus kahaneb, kuid nõuavad suuremat töötlemisvõimsust, muutub vajadus täiustatud ühendustehnoloogiate järele nagu HDI pakilisemaks. Standardsed PCB -d seisavad sageli silmitsi marsruutimise ja signaali terviklikkuse piirangutega, muutes need keeruka funktsionaalsusega seadmetele vähem sobivaks. HDI PCB -d käsitlevad neid väljakutseid mitmel viisil:
Täiustatud signaali jõudlus: lühemad ja otsesemad signaaliteed vähendavad induktiivsust ja mahtuvust, mis minimeerib signaali kadu ja risti.
Kompaktne disain: suurema juhtmestiku tiheduse ja mikroviatega võimaldavad HDI PCB -d väiksemaid seadmeid ilma funktsionaalsust ohverdamata.
Parem usaldusväärsus: vähem marsruutimiskihte ja paremat soojusjuhtimist vähendavad kõrgsageduslike toimingute korral rikke riski.
Kõrgetasemeliste tootmise kuluefektiivsus: vaatamata esialgsetele tootmiskuludele vähendab HDI PCB-d vajadust ühes seadmes mitut PCB-d, lihtsustades kokkupanemist ja vähendades kogukulusid.
Täiustatud komponentide tugi: HDI-tehnoloogia on hädavajalik, et paigaldada kõrge piinlusega komponendid, näiteks BGA (kuulvõrgu massiiv), CSP (CHIP-skaala pakett) ja muud peeneid IC-sid.
Nutitelefonide, kantavate seadmete, autoelektroonika ja meditsiiniliste mõõteriistade kiire areng on teinud HDI PCB -dele kriitilise valiku tootjatele, kes otsivad jõudlust ilma seadme suurust suurendamata.
HDI PCB -de tootmine hõlmab täiustatud valmistamise tehnikaid, mis nõuavad täpset kontrolli materjalide, protsesside ja kvaliteedi tagamise üle. HDI PCB tootmise peamised sammud hõlmavad järgmist:
Materjali valik: kõrge termilise stabiilsuse ja madala dielektrilise kaotusega substraadid valitakse rakendusnõuete põhjal. Tavaliste materjalide hulka kuuluvad kõrge TG FR4, Rogers ja PTFE laminaadid.
Lamineerimisprotsess: mitu kihti lamineeritakse koos kõrgsurve ja temperatuuri abil, et tagada täiuslik adhesioon ja elektriline isoleerimine.
Mikrovia puurimine: Mikroviate jaoks kasutatakse tavaliselt laserpuurimist, võimaldades läbimõõtu nii väikeste kui 0,10 mm. See samm nõuab valesti joondamise või kahjustuste vältimiseks äärmist täpsust.
Vase plaadistamine: vask on elektroplekkitud, et täita VIA -sid ja moodustada juhtivaid teid. Paksust kontrollitakse hoolikalt, et toetada praegust kandevõimet.
Mustritööd: täiustatud fotolitograafia määratleb peene joone/kosmosemustrid, tagades täpse ja tiheda marsruudi.
Pinna viimistlus: jootmise ja pikaajalise usaldusväärsuse tagamiseks rakendatakse ENIG, OSP või HASL-i viimistlust.
Elektriline testimine: iga juhatus läbib range testimise järjepidevuse, takistuse ja lühikeste pükste osas, et tagada disaini spetsifikatsioonide järgimine.
Nende protsesside kombinatsioon tagab, et HDI PCB-d toetavad usaldusväärselt kiireid signaale, tihedusega komponente ja nõudlikke termilisi tingimusi.
Q1: millistele rakendustele on HDI PCB -dest kõige rohkem kasu?
A1: HDI PCB-d sobivad ideaalselt suure jõudlusega seadmete jaoks, kus ruumipiirangud ja signaali terviklikkus on kriitilised. See hõlmab nutitelefoni, tahvelarvuteid, kantavat elektroonikat, meditsiiniseadmeid, kosmoseseadmeid, autoelektroonikat ja kiiret võrgustike riistvara. Nende võime käsitleda peenepüügi komponente ja keerulisi ühendusi muudab nad selliste stsenaariumide korral paremaks.
Q2: Kuidas võrrelda HDI PCB usaldusväärsust tavaliste PCB -dega?
A2: HDI PCB-d pakuvad suurenenud usaldusväärsust lühemate ühendusradade, vähenenud signaali kadumise, parema termilise jõudluse ja vähem jootmispunktide tõttu suure tihedusega sõlmedes. Need tegurid vähendavad elektripuudulikkuse, signaalide lagunemise ja soojuspinge riski, muutes HDI PCB-d sobivaks missioonikriitilisteks rakendusteks, kui tavalised PCB-d võivad ebaõnnestuda.
JuuresFännitee, HDI PCB tootmine on kooskõlas tööstuses juhtivate standardite ja range kvaliteedikontrolliga. Fanway on spetsialiseerunud suure tihedusega mitmekihilistele PCB-dele, mis ühendavad nii prototüübi kui ka masstootmise jõudluse, vastupidavuse ja mastaapsuse. Fanway HDI PCB -de peamised eristajad hõlmavad:
Kohandamine: kohandatud kihtide arv, substraadi materjal ja rea/kosmose spetsifikatsioonid projektipõhiste nõuete täitmiseks.
Täiustatud valmistamisvõimalused: laseriga puuritud mikroviad, peene joone kujundamine ja kontrollitud impedantsi valikud.
Kiire pöördumine: sujuvamad tootmisprotsessid võimaldavad turukriitiliste projektide kiiret prototüüpimist ja õigeaegset tarnimist.
Kvaliteedi tagamine: iga juhatus läbib nulldefektide tagamiseks elektrilisi katseid, optilist kontrolli ja funktsionaalset kontrolli.
Tehniline tugi: Fanway pakub põhjalikku tehnilist konsultatsiooni, et optimeerida tootmisvõimaluse, jõudluse ja kulutõhususe kujundamisi.
Ettevõtetele, kes soovivad integreerida suure jõudlusega HDI PCB-sid oma toodetesse, pakub Fanway usaldusväärseid lahendusi, mis säilitavad tipptasemel prototüüpimisest kuni täismõõdulise tootmiseni.
Võtke meiega ühendustTäna uurida kohandatud HDI PCB -lahendusi ja tõsta oma tootekujundusi järgmisele tasemele.
-
