Paindlikud trükitud vooluahela tahvlid (FPC PCB -d) on tänapäeva kiiresti areneva elektroonikatööstuse keskmes. Kui seadmed muutuvad väiksemaks, kergemaks ja võimsamaks,FPC PCBTehnoloogia on muutunud kriitiliseks lahenduseks kompaktsete disainilahenduste saavutamiseks ilma jõudlust kahjustamata. Sukeldudes sügavalt materiaalsete spetsifikatsioonide, jõudlusparameetrite ja täiustatud tootmistehnikatesse, pakume teile selget arusaamist nende eelistest ja aitame teil järgmise projekti jaoks teadlikke otsuseid teha.

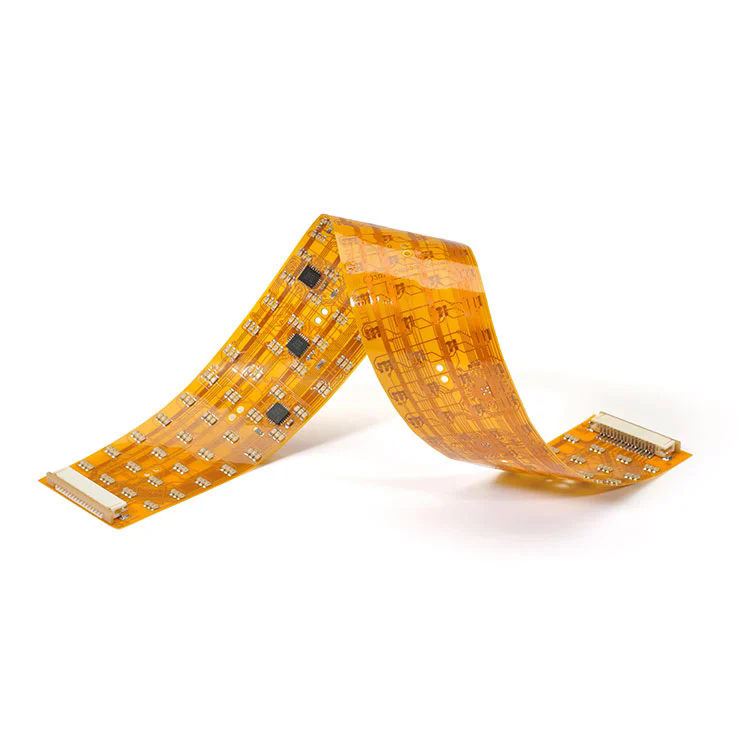

FPC PCB (painduv trükitud vooluahela) on väga kohandatav elektrooniline ühendus, mis on valmistatud õhukestest, painduvatest materjalidest. Erinevalt traditsioonilistest jäikadest PCB -dest saavad FPC -d painutada, voltida ja väänata, võimaldades tootjatel kavandada väiksemaid ja kergemaid seadmeid, ilma et see kahjustaks elektrilist jõudlust.
Konstruktsioon hõlmab tavaliselt:
Alusmaterjal: polüimiid (PI) või polüester (PET) kile paindlikkuse tagamiseks.
Juhtiv kiht: vaskfoolium tõhusaks vooluülekandeks.
Kiimiline kiht: tagab tugeva sideme vase ja substraadi vahel.
Kaitseline ülekate: tagab isolatsiooni ja mehaanilise kaitse.
FPC PCB toimib nagu traditsiooniline PCB, kuid pakub mehaanilist paindlikkust. Seadmesse integreeritud saab see ühendada erinevad elektroonilised komponendid dünaamiliste või suletud ruumide vahel. Näiteks ühendab FPC PCB -d nutitelefonides peaplaadi ekraaniga liigendmehhanismide kaudu, säilitades samal ajal stabiilse signaali ülekande.
Fännitee FPC PCB -d on konstrueeritud täpsust ja usaldusväärsust silmas pidades. Allpool on ülevaade põhilistest spetsifikatsioonidest:
| Parameeter | Spetsifikatsioon | Kirjeldus |
|---|---|---|
| Alusmaterjal | Polüimiid / lemmikloom | Tagab vastupidavuse ja suure paindlikkuse |
| Vase paksus | 1oz / 2oz | Käsitleb erinevaid vooluvõimalusi |
| Kihtide arv | 1–6 kihti | Toetab lihtsaid vooluringi kujundusi |
| Pinnaviimistlus | Enig / osp / hasl | Kaitseb vaske ja parandab jootmist |
| Min. Jälje laius | 0,05 mm | Võimaldab suure tihedusega vooluringi marsruutimist |
| Min. Augusuurus | 0,1 mm | Sobib mikro-VIA rakenduste jaoks |
| Töötemp. | -40 ° C kuni +150 ° C | Toimib usaldusväärselt ekstreemses keskkonnas |
| Painderaadius | Nii madal kui 1 mm | Ideaalne dünaamiliste painutamise stsenaariumide jaoks |
| Takistuskontroll | ± 10% tolerants | Tagab stabiilse signaali terviklikkuse |
Need parameetrid muudavad FPC PCB -d ideaalseks miniaturiseerimist, paindlikkust ja vastupidavust nõudvateks tööstusharudeks.
FPC PCB -de ainulaadsed eelised on viinud laialdase kasutuselevõtuni mitme sektori vahel:
Nutitelefonid ja tahvelarvutid: kuvade, akude ja protsessorite vahelised ühendused.
Kannatavad seadmed: ülikerged FPC-d pakuvad sujuvat integreerimist kelladele, treeningjälgijatele ja VR-peakomplektidele.
Sülearvutid ja mängukonsoolid: suure tihedusega painduvad vooluringid parandavad signaali usaldusväärsust kitsastes korpustes.
ADAS ja Infotainment: paindlikud PCB -d tagavad stabiilsed ühendused piiratud armatuurlaua ruumides.
LED-valgustussüsteemid: täiustatud soojustakistus toetab suure jõudlusega autovalgustust.
Akuhaldus: FPC PCB -d taluvad EV -de vibratsiooni ja temperatuuri kõikumisi.
Diagnostilised pildiseadmed: paindlikud disainilahendused toetavad kompaktseid meditsiinilisi skannerite.
Kannatavad tervisemonitorid: kerged ja biosobivad vooluringid võimaldavad patsiendisõbralikke disainilahendusi.
Kirurgilised tööriistad: kõrge usaldusväärsusega FPCS Power Precision Instruments minimaalselt invasiivsetes operatsioonides.
Robootika ja automatiseerimine: dünaamiline paindevõimalus võimaldab integreerida robotrelvadesse.
Lennundusinstrumendid: äärmise temperatuuriga vastupidavus tagab pikaajalise usaldusväärsuse.
5G ja IoT lahendused: kiire signaaliülekanne toetab järgmise põlvkonna võrke.
FPC PCB -d pakuvad mitmeid eeliseid, mis muudavad need arenenud elektroonikas hädavajalikuks:
Mahukate juhtmeste asendamisega vähendavad FPC -d seadme üldist suurust ja kaalu märkimisväärselt.
Nad painutavad, voldivad ja keeravad ilma jõudlust kaotamata, võimaldades kompaktseid paigutusi keerukates sõlmides.
Vähemate ühenduspunktide ja jooteliigeste abil vähendavad FPC -d ebaõnnestumisriske ja parandavad pikaealisust.
Äärmuslike keskkonnatingimuste vastu pidamiseks on need ideaalsed autotööstuseks, kosmose- ja tööstusrakendusteks.
Kontrollitud takistus tagab tõhusa, stabiilse ja usaldusväärse kõrgsagedusliku signaali jõudluse.
Kvaliteetsete FPC PCB-de tootmine hõlmab tipptasemel tehnoloogiaid:
Laserpuurimine: saavutab ultra-fine mikrovesid suure tihedusega ühenduste jaoks.
Automaatne optiline ülevaatus (AOI): tagab defektivaba tootmise ja järjepideva kvaliteedi.
Elektroplaadiprotsessid: suurendab vase adhesiooni ja vastupidavust.
Coverlay & Averlay rakendus: pakub täiendavat kaitset mehaanilise stressi eest.
Impedantsi kontrolli testimine: tagab stabiilse signaali jõudluse kiirete vooluahelate jaoks.
V: Peamine erinevus seisneb paindlikkuses. Jäigad PCB -d on fikseeritud ja kasutatakse staatilistes sõlmedes, samal ajal kui FPC PCB -d võivad kahjustusteta painutada, voltida ja keerata, muutes need sobivaks dünaamiliseks või kompaktseks keskkonnaks, nagu nutitelefonid, kantavad esemed ja autotööstus.
V: Kvaliteetsed FPC PCB-d, näiteks Fanway toodetud, on loodud vastupidavaks äärmuslikele tingimustele. Töötemperatuuri vahemikus -40 ° C kuni +150 ° C ja tugevdatud vibratsioonitakistus, saavad need usaldusväärselt toimida üle 10 aasta nõudlikes rakendustes nagu autotööstuses elektroonika ja kosmosevahendus.
Koos aastakümnete pikkuste teadmistega paindliku vooluringi tootmisel,FänniteePakub ülitäpseid, usaldusväärseid ja kohandatavaid FPC PCB-lahendusi. Meie arenenud tootmisvõimalused, range kvaliteedikontroll ja uuenduslik tehnika võimaldab meil pakkuda tooteid, mis vastavad kogu maailmas tööstusharude arenevatele nõudmistele.
Ükskõik, kas vajate ühekihilist prototüüpi või mitmekihilist paindlikku lahendust kõrgsageduslike rakenduste jaoks, tagab Fanway, et iga vooluahela on optimeeritud jõudluse, töökindluse ja kulutõhususe tagamiseks.
Kui soovite integreerida FPC PCB -lahendusi oma toodetesse,Võtke meiega ühendustTäna, et arutada oma projekti nõudeid. Meie insenerimeeskond on valmis aitama teil saavutada tipptasemel tehnoloogia abil järgmise põlvkonna kujundusi.
