Mis teeb keraamilisest trükkplaadist ideaalse valiku suure jõudlusega elektroonika jaoks?

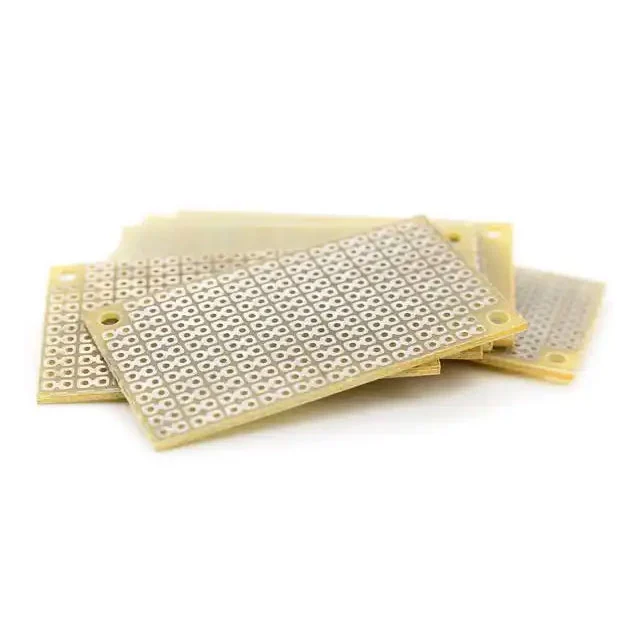

Mis on keraamiline PCB?

Keraamilised PCB-d, tuntud ka kui keraamilised trükkplaadid, on spetsiaalsed elektroonilised plaadid, mis on valmistatud keraamilistest materjalidest, nagu alumiiniumoksiid (Al2O3), alumiiniumnitriid (AlN) ja räninitriid (Si3N4) substraatidena. Erinevalt traditsioonilistest FR-4 või metallist südamikuga PCB-dest on keraamilised PCB-d suurepärased kõrge temperatuuriga rakendustes ja suurepärase soojusjuhtivusega, mistõttu on need ideaalsed jõuelektroonika, LED-ide ja RF-ahelate jaoks.

Miks peaksite valima traditsiooniliste PCBde asemel keraamilise PCB?

Keraamilise PCB valimine tavapäraste materjalide asemel annab selgeid eeliseid, eriti nõudlikes keskkondades. Shenzhen Fanway Technology Co., Ltd on neid eeliseid esile tõstnud paljudes kliendiprojektides, rõhutades:

• Soojusjuhtimine:Keraamilised PCB-d suudavad soojust tõhusamalt hajutada kui FR-4, vähendades komponentide rikke ohtu.
• Elektriisolatsioon:Keraamika on suurepärane isolaator, võimaldades samal ajal tõhusat soojusülekannet.
• Kõrge töökindlus:Minimaalse soojuspaisumisega keraamilised PCB-d säilitavad stabiilsuse äärmuslikes tingimustes.
• Kompaktsed kujundused:Võimaldab suuremat võimsustihedust väiksemate jalajälgede korral.

Millised on keraamilise PCB peamised eelised ja puudused?

Kuidas keraamilisi PCBsid toodetakse?

Keraamilise PCB tootmisprotsess hõlmab mitmeid täpseid samme, et tagada kõrge jõudlus ja töökindlus:

1. Materjali valik:Valige sobiv keraamiline substraat, nagu alumiiniumoksiid või alumiiniumnitriid, lähtudes soojusnõuetest.
2. Siiditrükk:Kandke juhtivaid jälgi hõbe-, kulla- või vasepastade abil.
3. Põletamise protsess:Struktuuri tahkestamiseks paagutage keraamiline plaat kõrgel temperatuuril.
4. Metalliseerimine:Suurendage vooluahela ühenduvust paksu või õhukese kile metalliseerimisega.
5. Kokkupanek:Paigaldage komponendid kõrge temperatuuriga plaatidele sobivate jootmistehnikate abil.

Shenzhen Fanway Technology Co., Ltd pakub täiustatud keraamiliste trükkplaatide tootmisvõimalusi koos range kvaliteedikontrolliga, et tagada kõigi kliendirakenduste suurepärane jõudlus.

Millised rakendused saavad keraamilisest PCB-st kõige rohkem kasu?

Keraamilised PCB-d on mitmekülgsed ja neil on lai valik rakendusi, kus soojusjuhtimine, töökindlus ja vastupidavus on kriitilise tähtsusega:

• LED valgustus:Täiustatud soojuse hajumine pikendab suure võimsusega LED-ide eluiga.
• Jõuelektroonika:Kasutatakse muundurites, inverterites ja kõrge vooluahelates.
• RF ja mikrolaineahi:Madal dielektriline kadu tagab signaali terviklikkuse.
• Lennundus ja autotööstus:Talub äärmuslikke temperatuure ja mehaanilist pinget.
• Meditsiiniseadmed:Usaldusväärne tundlikes diagnostika- ja raviseadmetes.

KKK: Levinud küsimused keraamilise PCB kohta

Q1: Milliseid materjale kasutatakse tavaliselt keraamiliste PCBde jaoks?
A1: kõige levinumad materjalid on alumiiniumoksiid (Al2O3), alumiiniumnitriid (AlN) ja räninitriid (Si3N4). Iga materjal pakub erinevat soojusjuhtivuse ja mehaanilise tugevuse taset, mis sobivad konkreetseteks rakendusteks.

Q2: Kuidas on keraamiliste PCBde maksumus võrreldes tavaliste FR-4 PCBdega?
A2: Keraamilised PCB-d on üldiselt kallimad tooraine hinna ja keeruka tootmisprotsessi tõttu. Investeering on aga õigustatud suure võimsusega või suure töökindlusega rakendustesse, kus jõudlus ja pikaealisus on kriitilise tähtsusega.

Q3: Kas keraamilisi PCB-sid saab kasutada paindlikus elektroonikas?
A3: Keraamilised PCB-d on jäigad ja rabedad, mistõttu need ei sobi paindliku elektroonika jaoks. Painutamist või painutamist nõudvate rakenduste jaoks on soovitatav kasutada alternatiivseid painduvaid PCB materjale.

Q4: Kuidas tagab Shenzhen Fanway Technology Co., Ltd keraamiliste PCBde kvaliteedi?
A4: Shenzhen Fanway Technology Co., Ltd kasutab rangeid kvaliteedikontrolli protseduure, sealhulgas materjali kontrollimist, täppistrükki, kõrgel temperatuuril paagutamist ja lõplikku testimist, et tagada iga keraamilise PCB vastavus rangetele tööstusstandarditele.

K5: Kas keraamilised PCB-d on keskkonnasõbralikud?
V5: Jah, keraamilised PCB-d on üldiselt keskkonnasõbralikumad, kuna need kasutavad anorgaanilisi ringlussevõetavaid materjale ja nende kasutusiga on pikem, mis vähendab elektroonikajäätmeid.

Järeldus

Keraamilised PCB-d pakuvad täiustatud elektroonikarakenduste jaoks võrreldamatut soojusjuhtimist, töökindlust ja elektrilist jõudlust.Shenzhen Fanway Technology Co., Ltdjätkab selles valdkonnas uuenduste tegemist, pakkudes klientide vajadustele kohandatud kvaliteetseid keraamilisi PCB-lahendusi. Olenemata sellest, kas tegelete LED-valgustuse, kosmosetööstuse, autotööstuse või raadiosageduselektroonikaga, pakuvad keraamilised PCB-d tugeva aluse suure jõudlusega disainidele.

Täiendavate päringute saamiseks või kohandatud keraamiliste PCB-lahenduste uurimiseks,võtke meiega ühendusttäna ja laske Shenzhen Fanway Technology Co., Ltd-l oma järgmist projekti toetada.
