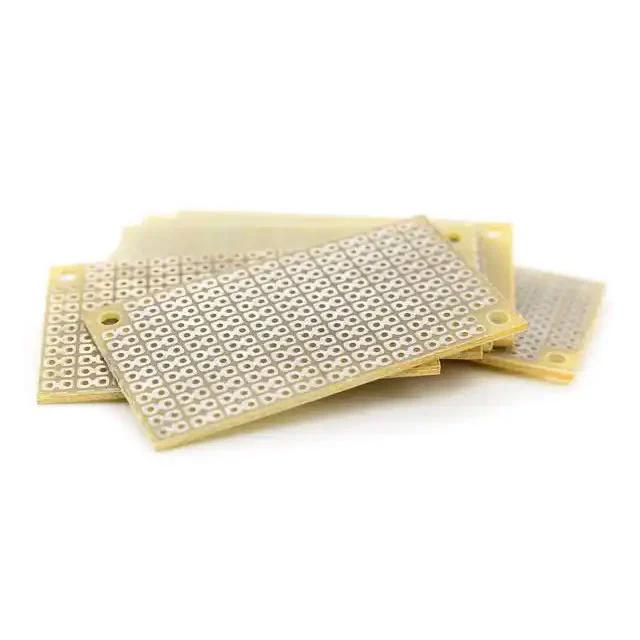

Keraamilised PCB-d(Trükkplaadid) on kiiresti populaarsust kogumas tööstusharudes, mis nõuavad kõrget soojuslikkust, töökindlust ja miniatuursust. Erinevalt traditsioonilistest FR4-plaatidest kasutavad keraamilised PCB-d substraadina keraamilisi materjale, pakkudes suurepärast soojuse hajumist, mehaanilist tugevust ja elektriisolatsiooni.
Keraamilised PCB-d on spetsiaalsed trükkplaadid, mis kasutavad alussubstraadina keraamilisi materjale – tavaliselt alumiiniumoksiidi (Al₂O3), alumiiniumnitriidi (AlN) või berülliumoksiidi (BeO). Need materjalid on valitud nende erakordse soojusjuhtivuse, elektriisolatsiooni ja stabiilsuse tõttu kõrgel temperatuuril.
Keraamiliste trükkplaatide põhiomadused ja parameetrid:
| Parameeter | Tüüpiline ulatus / spetsifikatsioon | Kirjeldus |
|---|---|---|
| Substraadi materjal | Al ₂o₃, AlN, BEAO Beo | Määrab soojusjuhtivuse ja elektriisolatsiooni omadused |
| Soojusjuhtivus | 20–200 W/m·K | Tõhus soojuse hajutamine suure võimsusega komponentidele |
| Dielektriline konstant (εr) | 8–9 (al ₂Oo), 8,5–9 (ALN) | Tagab signaali terviklikkuse kõrgsageduslikes rakendustes |
| Soojuspaisumistegur (CTE) | 6–7 ppm/°C | Vähendab pinget PCB ja paigaldatud komponentide vahel |
| Maksimaalne töötemperatuur | 450–1000°C | Toetab kõrgel temperatuuril töötamist ilma substraadi lagunemiseta |
| Paksus | 0,2–3,0 mm | Toetab nii õhukesi kui jäikaid kujundusi |
| Vasekiht | 35–105 µm | Tagab piisava voolukandevõime |
| Pinnaviimistlus | Kuld, nikkel, tina, hõbe | Tagab jootmisel töökindluse ja pikaajalise vastupidavuse |
Keraamilised PCBd liigitatakse sageli järgmistesse kategooriatesseOtseühendatud vask (DBC), Aktiivne metalli jootmine (AMB), jaPaksu kile tehnoloogialauad. Iga tüüp vastab konkreetsetele vajadustele, alates suure voolutugevusega toitemoodulitest kuni mikroelektrooniliste seadmeteni, pakkudes ainulaadseid eeliseid soojusjuhtimises ja mehaanilises vastupidavuses.
Suurepärane soojuse hajumine:
Suure võimsusega LED-id, RF-moodulid ja jõuelektroonika tekitavad märkimisväärset soojust. Keraamilised PCB-d pakuvad tõhusaid soojusteid, vältides ülekuumenemist, parandades pikaealisust ja säilitades stabiilse jõudluse suure koormuse tingimustes. Näiteks alumiiniumnitriidipõhised keraamilised PCB-d võivad ületada soojusjuhtivuse taseme 200 W/m·K, mis on palju parem kui standardsed FR4 plaadid (~0,3 W/m·K).
Kõrgsageduslik stabiilsus:
Keraamilistel aluspindadel on väike dielektriline kadu, mis tagab kõrgsageduslikes ahelates minimaalse signaali sumbumise. See muudab need ideaalseks RF-rakenduste, 5G-moodulite ja satelliitsideseadmete jaoks.
Mehaaniline ja keemiline stabiilsus:
Keraamika on vastupidav korrosioonile, niiskusele ja termilisele šokile, mis on ülioluline autotööstuses, kosmosetööstuses ja tööstuskeskkonnas, kus PCBd puutuvad kokku karmide tingimustega.
Miniatuursed ja suure tihedusega kujundused:
Kompaktsete elektroonikaseadmete leviku tõttu võimaldavad keraamilised PCB-d komponentide tihedamat paigutust, ilma et see kahjustaks soojusjuhtimist. Nende struktuurne jäikus toetab raskeid või suure tihedusega komponente.
Pikaajaline töökindlus:
Keraamilised PCB-d säilitavad jõudluse pikka aega isegi kõrgete temperatuuride ja mehaanilise pinge korral, vähendades vajadust sagedaste asendamiste või süsteemitõrgete järele.
Keraamilised PCB-d on lahutamatud sektorites, mis nõuavad nii kõrget soojuslikku jõudlust kui ka täppisehitust. Peamised rakendused hõlmavad järgmist:
LED valgustus:Suure võimsusega LED-id saavad kasu keraamiliste PCB-de suurepärasest soojuse hajutamisest, mis suurendab heledust ja eluiga.
Jõuelektroonika:Inverterid, muundurid ja mootoridraiverid toetuvad voolu ja soojuse juhtimiseks DBC keraamilistele PCB-dele.
Autotööstus:Elektrisõidukites ja hübriidsüsteemides kasutatakse akuhalduses ja jõuülekandemoodulites keraamilisi PCB-sid.
Telekommunikatsioon:RF- ja 5G-seadmed nõuavad stabiilset signaaliedastust kõrgetel sagedustel, mis on saavutatav madala kadudega keraamiliste aluspindadega.
Meditsiiniseadmed:Pildistamissüsteemide, laserite ja diagnostika kõrge töökindlusega vooluringid kasutavad keraamilisi PCB-sid, et tagada täpsed toimimised kõrgetel temperatuuridel.
Esile kerkivad trendid:
Integreerimine paindliku elektroonikaga:Keraamiliste PCB-de kombineerimine painduvate aluspindadega võimaldab hübriidkujundusi kanda kantavatele seadmetele ja kompaktsele robootikale.
Täiustatud soojusjuhtimine:Koos keraamiliste PCB-dega rakendatakse uuendusi, nagu sisseehitatud soojustorud või mikrokanaliga jahutus, et veelgi parandada jõudlust.
Suure võimsusega moodulite miniaturiseerimine:Keraamilised aluspinnad toetavad suure tihedusega ühendusi väikestes vormitegurites, võimaldades järgmise põlvkonna tarbeelektroonikat ja tööstusseadmeid.
Roheline tootmine:Keskkonnasõbralikud keraamiliste PCB-de tootmismeetodid on üha populaarsemad, vähendades keskkonnamõju, säilitades samal ajal kõrge jõudluse.
K1: Millised on keraamiliste PCB-de kasutamise eelised metallist südamikuga PCB-de ees?
A1:Keraamilised PCB-d pakuvad metallist südamikuga PCB-dega võrreldes paremat soojusjuhtivust, väiksemat dielektrilist kadu, kõrgemat temperatuuritaluvust ja suuremat mehaanilist stabiilsust. Kui metallsüdamikud on suurepärased soojuse levimise poolest, siis keraamika tagab täpse soojusjuhtimise lokaalsetes levialades ja säilitab samaaegselt elektriisolatsiooni.
Q2: Kuidas mõjutab keraamilise PCB paksus selle jõudlust?
A2:Paksemad keraamilised aluspinnad parandavad mehaanilist tugevust ja võimaldavad suuremat vooluvõimsust, kuid võivad veidi vähendada soojuse hajumise efektiivsust paksuseühiku kohta. Optimaalse paksuse valimine tasakaalustab jäikuse, termilise jõudluse ja tootmise teostatavuse kavandatud rakenduse jaoks.
Q3: Kas keraamilisi PCB-sid saab kasutada kõrgsageduslikes rakendustes?
A3:Jah, keraamilistel PCB-del on väike dielektriline kadu ja stabiilne läbilaskvus, mis muudab need ideaalseks RF-ahelate, 5G-moodulite ja mikrolainerakenduste jaoks, kus signaali terviklikkus on kriitiline.
Q4: Kas keraamilised PCB-d on kallimad kui traditsioonilised FR4-plaadid?
A4:Jah, keraamiliste PCBde eelkulud on materjali ja töötlemise keerukuse tõttu üldiselt kõrgemad. Kuid pikaajaline töökindlus, termiline efektiivsus ja vähenenud rikete määr õigustavad sageli investeeringut, eriti suure võimsusega või kõrgsageduslike rakenduste puhul.
K5: Millised on erinevused DBC, AMB ja paksukile keraamiliste PCBde vahel?
A5:DBC-plaatidel on vask, mis on otseselt ühendatud keraamikaga, tagades toiteseadmete suurepärase soojusjuhtivuse. AMB plaadid kasutavad kõvajoodisega jootmistehnikaid tugeva termilise ja elektrilise ühenduvuse tagamiseks. Pakskilega keraamilised PCB-d põhinevad trükitud juhtivatel pastadel, mis sobivad kompaktsete mitmekihiliste vooluahelate jaoks.
Fanwayon spetsialiseerunud kõrgtehnoloogilistele keraamilistele PCB-dele, mis on kohandatud täiustatud elektroonika jaoks. Ettevõte ühendab esmaklassilised keraamilised materjalid täpsete tootmisprotsessidega, et tagada suurepärane soojusjuhtimine, signaali stabiilsus ja mehaaniline töökindlus. Pakkudes keraamiliste trükkplaatide täielikku spektrit – sealhulgas DBC, AMB ja paksukile variante – vastab Fanway erinevatele tööstusharudele alates LED-valgustitest kuni autoelektroonikani.
Aastakümnete pikkuse kogemuse ja kvaliteedile rõhuasetusega Fanway tagab, et kõik plaadid vastavad rahvusvahelistele standarditele, toetades kliente optimeeritud soojusliku jõudluse, seadme pikendatud eluea ja suure tihedusega disainilahenduste saavutamisel. Päringute, tehnilise toe või kohandatud keraamiliste trükkplaatide lahenduste korralvõtke meiega ühendusttäna, et uurida Fanway uuenduslikke pakkumisi ja täiustada oma elektroonilisi kujundusi.
