PCB -testimineon elektroonikatootmise kriitiline etapp, mis tagab kvaliteedi, funktsionaalsuse ja usaldusväärsuseTrükitud vooluahelad(PCB -d). Testimine võib probleeme kiiresti leida ja aitab disaineril kiiresti probleeme lahendada. PCB -testimine hõlmab paljaste laua testimist ja kokkupandud laua testimist.
Paljas PCB -testimine
EesmärkPCB -testimineElektriühenduse, eraldamise ja tootmise defektide kontrollimiseks.
PCB testimise meetod hõlmab järgmist:
Järjepidevuse test (lühike testimine):Kontrollid tahtmatute lühikeste pükste kohta (nt vase jäljed puudutavad).
Isoleerimise test (avatud testimine):Tavab jälgedes avatud vooluahelaid (puruneb).
Automatiseeritud optiline ülevaatus (AOI):Kasutab kaameraid kriimustuste, valesti joondamise või defektide söövitamise tuvastamiseks.
Impedantsi testimine:Kriitiline kiire disainilahenduste jaoks (nt RF, DDR), et tagada jäljetakistus vastavus spetsifikatsioonidele.
Kokkupandud lauaproov
1.Lingisisene test (IKT):IKT on automaatne veebitestimine komponentide, lühikeste pükste, avamiste ja väärtuste kontrollimiseks. See testimine võib leida täpselt rikke asukohti, võimaldades töötajatel hõlpsalt PCBA probleemiga hakkama saada.
2.Lendav sondi testimine:See on kulutõhus meetod, liikuvate sondide test vooluringil ilma kohandatud inventarideta. See sobib tarkvara muutmiste kaudu erinevateks testimisnõueteks.

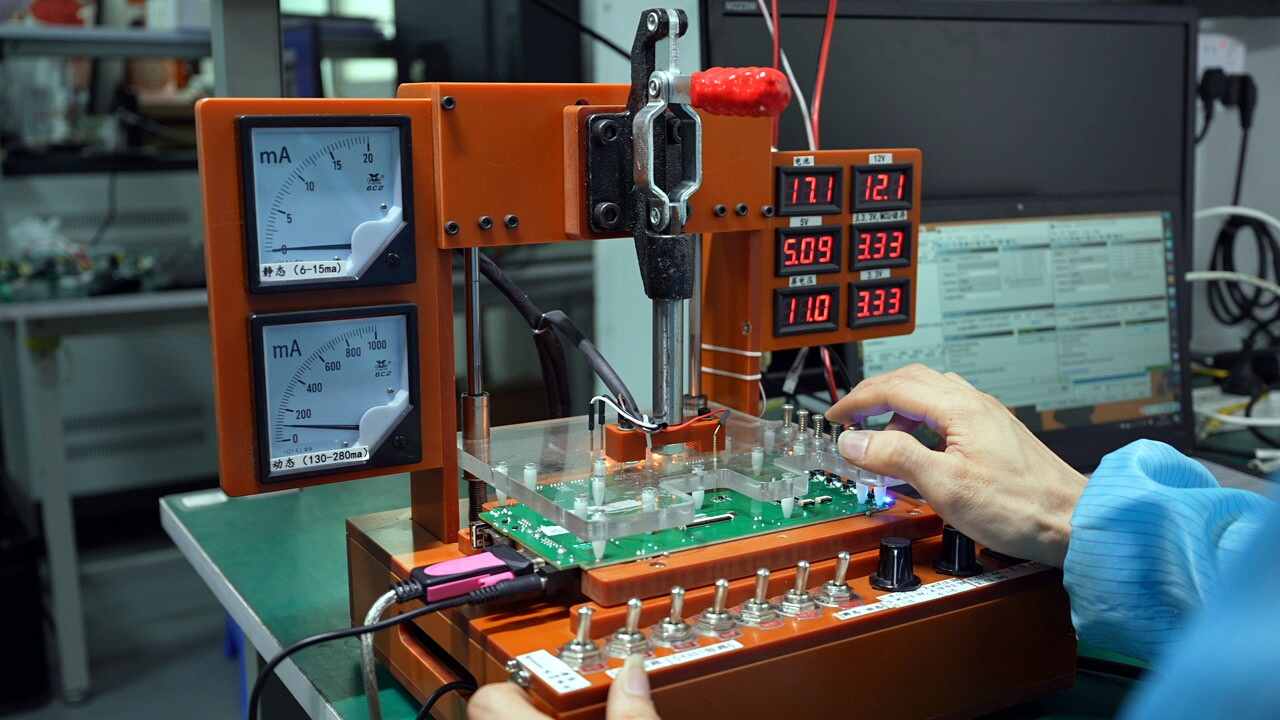

3.Funktsionaalne testimine:PCB funktsiooni kontrollimiseks on vaja spetsiaalseid seadmeid ja kohandatud testimisprotseduure.
4.Automaatne optiline ülevaatus (AOI):AOI kontroll kasutab kaameraid jooteliigeste ja komponentide puuduste, näiteks sildade, valesti paigutamise ja puuduvate osade skannimiseks.
5.Röntgenikiirgus:Kasutab röntgenikiirguse (BGA, QFN), tühimike või joodisefektide kontrollimiseks röntgenikiirte.
Pole tähtis, millist tüüpi elektroonikatestimist te kasutate, toob see trükitud vooluahela (PCB) kasu. Testimine projekteerimisetapis aitab disaineritel vältida masstootmise rikkeid, vähendab kulusid, lühendab arendustsüklit ja kiirendab tootmist. Põhjalik testimine tagab, et PCB -d vastavad kõigile elektrilistele, mehaanilistele ja konstruktsioonide projekteerimisnõuetele, parandades samal ajal toote usaldusväärsust.
PCB -testimineon oluline toote kvaliteedi jaoks. Fanway'is pakume laia valikut testimislahendusi, sealhulgas komponentide kontrolli, kohandatud testi. Võtke meiega ühendust täna, et saada lisateavet.
-
